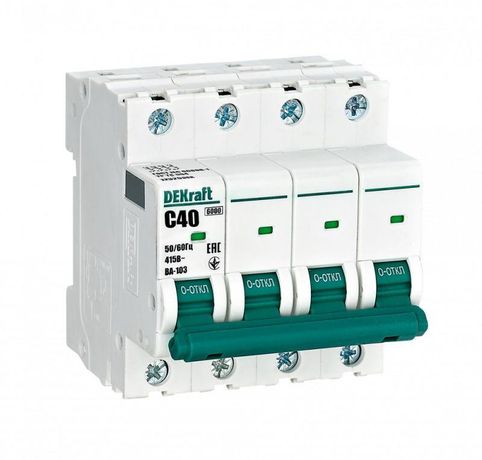

Автоматический выключатель ВА-103 4P 40А C 6кА новый - 12325DEK APC

Автоматический выключатель ВА-103 от DEKraft — четырёхполюсный модульный аппарат на 40 А с характеристикой C и отключающей способностью 6 кА, предназначенный для защиты распределительных цепей переменного тока в промышленных и коммерческих объектах.

Назначение и область применения

Автоматический выключатель ВА-103 используется для защиты электрических цепей от перегрузок и коротких замыканий. Четыре полюса позволяют отключать все фазы и ноль одновременно, что важно для безопасной эксплуатации трёхфазных систем. Подходит для установки в качестве вводного автомата в щитах зданий, на входе в оборудование, на участках с высокими пусковыми токами — например, у двигателей, насосов, компрессоров и конвейеров.

Технические характеристики

• Номинальный ток: 40 А
• Количество полюсов: 4 (3 фазы + N)
• Характеристика срабатывания: C — подходит для нагрузок с умеренными пусковыми токами (электродвигатели, освещение, бытовые приборы)
• Номинальная отключающая способность: 6 кА — способен безопасно прервать ток короткого замыкания до 6000 А
• Номинальное напряжение: 415 В (переменный ток AC)
• Напряжение изоляции: 500 В
• Частота: 50–60 Гц
• Степень защиты: IP20 — защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли
• Ширина по модулям: 4 М (стандартная DIN-рейка)
• Глубина монтажа: 78,5 мм
• Степень загрязнения: 2 — допустимо использование в помещениях с нормальной степенью запылённости

Совместимость и монтаж

Автоматический выключатель ВА-103 монтируется на стандартную DIN-рейку шириной 35 мм. Установка занимает всего один модуль (4×17,5 мм = 70 мм), с учётом глубины 78,5 мм требуется свободное пространство в щите. Устройство полностью совместимо с корпусами DEKraft и Systeme Electric — можно использовать существующие монтажные решения без адаптаций. На левой стороне предусмотрены крепления для установки дополнительных аксессуаров: блокировок, расцепителей, сигнализирующих контактов.

Безопасность и стандарты

Изделие соответствует требованиям международных стандартов IEC/EN 60947-2 для автоматических выключателей. Наличие индикатора состояния контактов (окошко на передней панели) позволяет визуально определить, находится ли автомат в положении «вкл» или «выкл», даже если рукоятка заблокирована или закрыта. Это снижает риск случайного включения при обслуживании.

Преимущества

• Усиленный корпус с 5 монолитными заклёпками — повышенная механическая прочность, особенно важна при частых операциях включения/отключения
• Боковые каналы охлаждения — обеспечивают стабильную работу при температуре до +40 °C и выше, предотвращают перегрев при длительной нагрузке
• Индикатор положения контактов — наглядный контроль состояния без необходимости вскрытия щита
• Поддержка боковой установки аксессуаров — гибкость в настройке функционала под задачи системы

Ограничения применения

• Не предназначен для использования во влажных, пыльных или наружных условиях — IP20 не обеспечивает защиту от жидкости и пыли
• Характеристика C не рекомендуется для мощных устройств с очень высокими пусковыми токами (например, большие тяжёлые двигатели >10 кВт); для них лучше выбрать характеристику D
• Не подходит для постоянной работы при токе выше 40 А — возможен выход из строя или ложное срабатывание
• Требуется соблюдение минимального расстояния до других элементов в щите — из-за глубины 78,5 мм и боковых клемм нужен достаточный зазор для проводов

Примеры использования

• Вводной автомат в распределительном щите торгового центра
• Защита трёхфазного конвейера на пищевом производстве
• Щит питания группы станков с асинхронными двигателями
• Распределительный щит офисного здания с групповым отключением всех фаз

Практические советы

• При выборе автомата проверьте посадочные размеры в вашем щите — глубина 78,5 мм требует минимум 80–85 мм свободного места
• Для надёжного соединения используйте кабель сечением не менее 6 мм² (медный) — это соответствует нагрузке 40 А при температуре +30 °C
• Если планируете подключение дополнительных аксессуаров (например, расцепителя UVR), заранее выбирайте модель с левосторонним креплением
• Не устанавливайте ВА-103 рядом с источниками тепла — хотя есть охлаждающие каналы, перегрев снижает срок службы
• Этот автомат — часть серии ВА-103 NEW DEKRAFT; он совместим с другими изделиями этой серии, поэтому легко заменяется при ремонте
