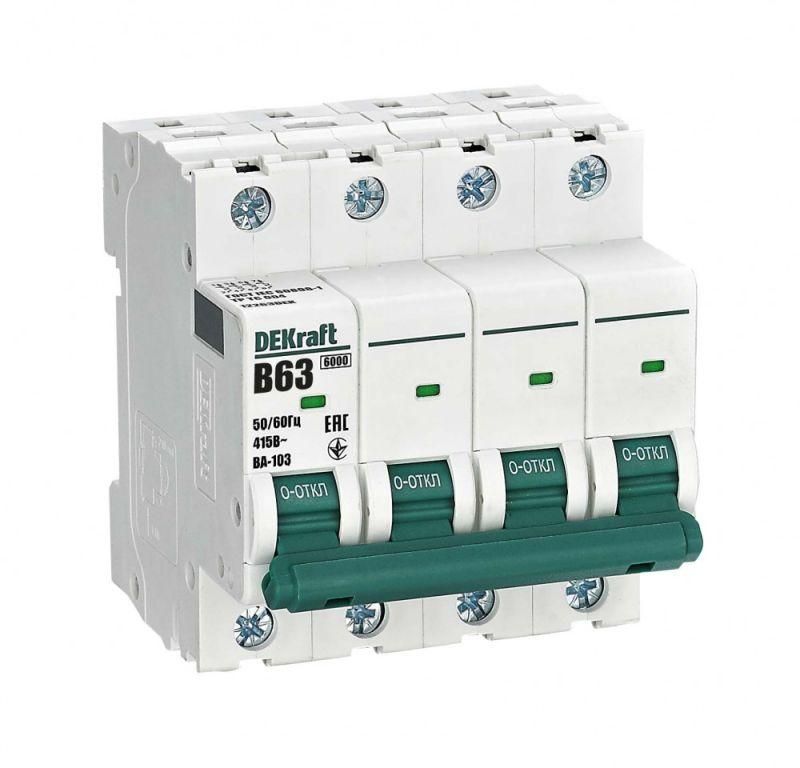

Выключатель автоматический ВА-103 Dekraft 4P 63А B 6кА DEKraft 12263DEK

Автоматический выключатель ВА-103 от DEKraft - четырёхполюсный устройство на 63 А с характеристикой B и отключающей способностью 6 кА, предназначенное для защиты распределительных цепей переменного тока. Подходит для монтажа на DIN-рейку и совместим с корпусами DEKraft и Systeme Electric.

Назначение и область применения

Выключатель ВА-103 используется для защиты электрических цепей от перегрузок и коротких замыканий. Четыре полюса позволяют отключать все фазы одновременно, что делает его подходящим для вводных щитов трёхфазных сетей 415 В. Применяется в промышленных объектах, на производственных линиях, в распределительных щитах зданий и объектах с высокими требованиями к надёжности.

Технические характеристики

• Номинальный ток: 63 А
• Количество полюсов: 4
• Номинальное напряжение: 415 В
• Номинальное напряжение изоляции (Ui): 500 В
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для освещения, бытовых и слаботочных нагрузок
• Тип тока: переменный (AC), частота 50/60 Гц
• Степень защиты IP20 - защищён от доступа пальцев, но не от пыли и воды
• Степень загрязнения: 2 - допустимо использование в помещениях с умеренной запылённостью
• Монтаж: на DIN-рейку, занимает 4 модуля (72 мм)
• Глубина монтажа: 78,5 мм

Совместимость и монтаж

Выключатель ВА-103 монтируется на стандартную DIN-рейку типа TS35. Устройство полностью совместимо с корпусами DEKraft и Systeme Electric - можно использовать существующие шасси и крышки без доработок. Возможна установка дополнительных аксессуаров (например, расцепителей, сигнализирующих контактов) только с левой стороны корпуса. Для правильной сборки убедитесь, что глубина шкафа минимум 80 мм.

Безопасность и стандарты

Устройство соответствует международным нормам IEC 60947-2. Конструкция обеспечивает безопасное отключение даже при максимальном токе КЗ до 6 кА. Монолитные заклёпки увеличивают механическую жёсткость корпуса, снижая риск деформации при аварийных режимах. Индикатор состояния контактов виден через окошко независимо от положения рукоятки - это исключает ошибки при проверке.

Преимущества

• Увеличенная теплостойкость благодаря боковым каналам охлаждения - стабильно работает при повышенных температурах окружающей среды
• Индикатор положения контактов - наглядно показывает, включен ли выключатель, даже если рукоятка заблокирована или закрыта
• Поддержка дополнительных аксессуаров - легко расширить функционал без замены основного устройства
• Высокая механическая прочность - 5 монолитных заклёпок предотвращают растрескивание корпуса при ударах или вибрации
• Полную совместимость с системами DEKRAFT и Systeme Electric - упрощает замену и обслуживание

Ограничения применения

• Не предназначена для использования во взрывоопасных зонах - степень защиты IP20 недостаточна
• Не рекомендуется для постоянной работы при температуре выше +40 C без принудительного охлаждения
• Не подходит для цепей постоянного тока - только переменный ток AC
• Дополнительные аксессуары можно устанавливать только слева - нельзя комбинировать с элементами справа
• Не следует применять в условиях с сильной запылённостью или влажностью - IP20 не защищает от пыли и влаги

Примеры использования

• Вводной автомат в трёхфазном распределительном щите производственного цеха
• Защита группы мощных станков с трёхфазными двигателями
• Распределение питания в офисных зданиях с несколькими фазами
• Щиты управления конвейерными линиями, где требуется одновременное отключение всех фаз

Практические советы

• Перед монтажом проверьте соответствие номинала автомата ВА-103 нагрузке - 63 А не подходит для цепей с длительным током более 50–55 А
• При установке в плотно укомплектованном щите учтите глубину 78,5 мм - оставьте свободное пространство для проводов и вентиляции
• Для удобства диагностики используйте индикатор состояния: если он закрыт - контакт разомкнут; открыт - включён
• Если нужна сигнализация или дистанционное управление - выбирайте аксессуары только с левой стороны
• Не затягивайте клеммы сверх меры - это может повредить внутренние механизмы и снизить срок службы
