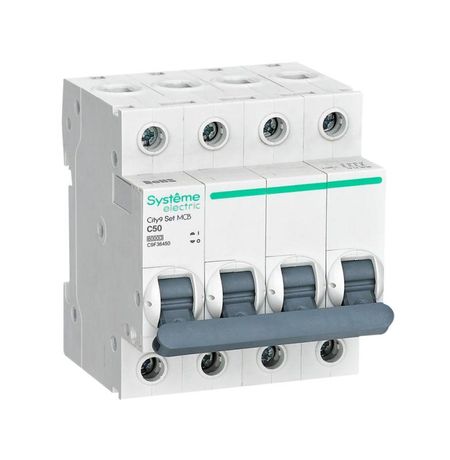

Выключатель автоматический четырёхполюсный 50A C 6kA City9 | C9F36450 |Systeme Electric APC

Автоматический выключатель City9 Set Systeme Electric (артикул c9f36450) - четырёхполюсный аппарат для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах жилых, офисных и промышленных объектов с напряжением до 400 В.

Назначение и область применения

City9 Set Systeme Electric предназначен для защиты электрических цепей переменного тока от перегрузок и токов короткого замыкания. Четыре полюса позволяют отключать одновременно три фазы и нейтраль - это важно для систем TN-S и TT, где требуется полное отключение нулевого провода. Применяется в распределительных щитах зданий, на входе в оборудование, у станков, насосов, конвейеров и других устройств с высокой пусковой нагрузкой.

Технические характеристики

• Номинальный ток: 50 А
• Количество полюсов: 4 (3P+N - три фазы + коммутируемый нейтральный проводник)
• Номинальное напряжение: 380 В (рабочее), 440 В (изоляционное)
• Номинальная отключающая способность: 6 кА
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, двигатели, освещение, бытовые приборы)
• Род тока: переменный (AC), частота 50/60 Гц
• Класс токоограничения: 3 - обеспечивает снижение энергии КЗ за счёт быстрого гашения дуги
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, не предназначен для открытой установки вне щита
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запыления
• Ширина: 4 модуля (72 мм)
• Глубина монтажа: 45 мм
• Момент затяжки клемм: 2,5 Нм
• Корпус: монолитная лицевая панель из ударопрочного пластика с шестью металлическими заклёпками

Совместимость и монтаж

City9 Set Systeme Electric монтируется на стандартную DIN-рейку типа TS35. Ширина 4 модуля позволяет легко разместить его в типовых щитках. Для подключения используйте кабели сечением до 25 мм2 (медные) - проверьте соответствие в документации производителя. Коммутируемый нейтральный проводник требует внимания при сборке: он должен быть правильно подключен, чтобы обеспечить безопасное отключение всей цепи. Момент затяжки клемм - 2,5 Нм; переусиливать нельзя - есть риск повреждения контактов. Установка возможна только в сухих, хорошо вентилируемых щитах.

Безопасность и стандарты

Устройство соответствует требованиям стандарта EN 60947-2 и нормативам RoHS 2.0 - содержит ограниченное количество опасных веществ. Безопасные клеммы предотвращают случайный контакт с токоведущими частями и исключают выпадение проводов в заклеммное пространство. Корпус выполнен из самозагасающего пластика, что снижает риск распространения пламени при аварийном нагреве.

Преимущества

• Механизм мгновенной коммутации - обеспечивает быстрое отключение даже при значительных токах КЗ, минимизируя тепловую нагрузку на сеть
• Безопасные клеммы - исключают риск некорректной затяжки и выпадения проводов
• Монолитный корпус - повышенная механическая прочность, устойчивость к деформациям при длительной эксплуатации
• Гарантия 3 года - подтверждает надёжность компонентов и качество сборки
• Коммутируемый нейтраль - соответствует современным требованиям безопасности для систем с глухозаземлённой нейтралью

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или на открытом воздухе - степень защиты IP20 не обеспечивает герметичность
• Не рекомендован для цепей с постоянным током (DC) - рассчитан только на переменный ток AC
• Не подходит для нагрузок с очень высоким пусковым током (например, большие асинхронные двигатели без мягкого пуска); для таких задач лучше выбрать характеристику D
• Не используется в качестве главного рубильника - предназначен только для защиты, а не для частого ручного включения/выключения

Примеры использования

• Защита вводного автомата в квартирном щите с трёхфазным питанием
• Отключение питания станка с двигателем мощностью до 11 кВт
• Щит управления конвейерной линией в пищевой промышленности
• Распределительный щит административного здания с системой TN-S

Практические советы

• При выборе между City9 Set Systeme Electric и аналогами обращайте внимание на наличие коммутируемого нейтраля - это обязательное условие для соблюдения ПУЭ в новых проектах
• Измеряйте момент затяжки клемм динамометрической отверткой - недостаточно или избыточное усилие снижают долговечность контактов
• Проверяйте совпадение сечения кабеля с заявленными значениями - для 50 А оптимально 10–16 мм2 медного провода
• При групповой установке нескольких автоматов оставляйте минимальный зазор 5 мм между ними - это улучшает теплоотвод
• При замене старого аппарата убедитесь, что новый имеет ту же ширину (4 модуля) и класс отключения (6 кА) - иначе потребуется переделка щита
