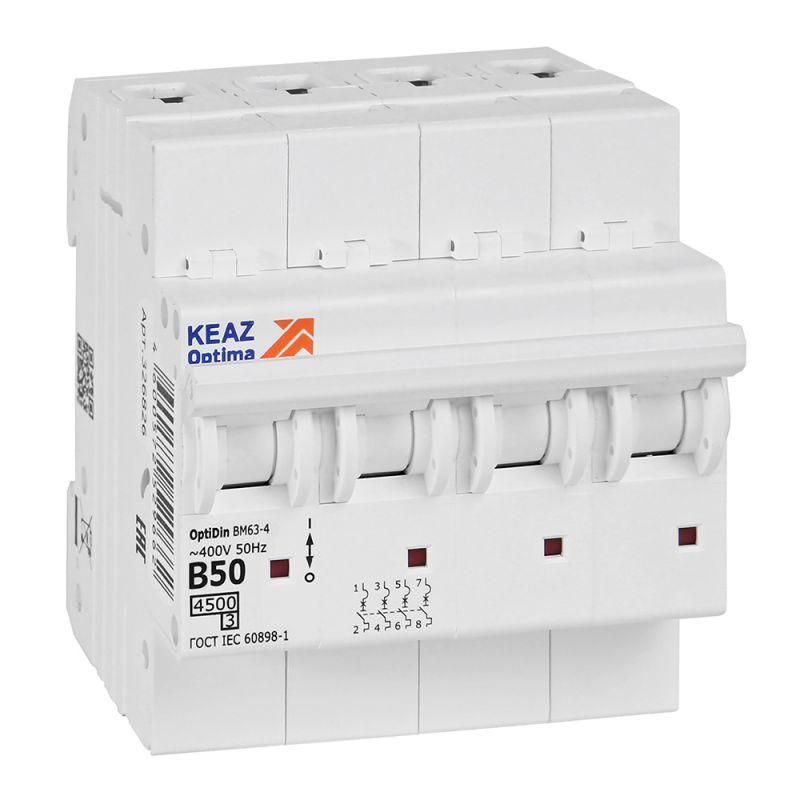

Выключатель автоматический четырехполюсный 50А B 4,5кА AC OptiDin BM63-4B50-4,5-УХЛ3 - 329533 КЭАЗ

Автоматический выключатель четырехполюсный КЭАЗ BM63-4B50-4,5-УХЛ3 предназначен для защиты электрических цепей от перегрузок и коротких замыканий в сетях переменного тока 400 В, 50 Гц. Устройство устанавливается в распределительных щитах жилых и общественных зданий, обеспечивает надежное отключение при аварийных ситуациях и допускает ручное включение/отключение до 30 раз в сутки.

Назначение и область применения

Автоматический выключатель КЭАЗ BM63-4B50-4,5-УХЛ3 используется для защиты четырехпроводных цепей переменного тока - например, в трехфазных системах с нулевым проводником. Применяется в этажных, квартирных и распределительных щитах жилых домов, офисов, торговых центров. Подходит для защиты групповых линий питания освещения, розеток, бытовой техники и маломощного оборудования. Не предназначен для управления двигателями или частотными преобразователями.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно
• Номинальное напряжение: 400 В - работает в сетях до 400 В переменного тока между фазами
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до 4500 А
• Характеристика срабатывания: B - чувствителен к кратковременным перегрузкам, подходит для бытовых нагрузок (например, светильники, зарядные устройства)
• Частота: 50 Гц - рассчитан на работу в сети стандарта РФ и Европы
• Степень защиты IP20 - защищен от прикосновения пальцами и крупным инструментом, но не от пыли и воды
• Сечение подключаемых проводов: 1–25 мм2 - совместим с медными проводами от 1 до 25 квадратных миллиметров
• Класс токоограничения: 3 - снижает величину тока КЗ за счет быстрого отключения (менее 10 мс)
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные скачки напряжения, например, от молнии
• Рабочая температура: от –70 C до +60 C - позволяет использовать в холодных и жарких помещениях, включая неотапливаемые шкафы
• Способ монтажа: на DIN-рейку - стандартный крепеж для электрощитов
• Количество модулей: 4 - занимает 4 стандартных модуля шириной 17,5 мм каждый
• Глубина монтажа: 75 мм - требует свободного места внутри щита
• Категория перенапряжения: IV - соответствует требованиям для установки на входе в объект
• Степень загрязнения: 2 - допустимо наличие непроводящей пыли и временной влажности

Совместимость и монтаж

Автоматический выключатель КЭАЗ BM63-4B50-4,5-УХЛ3 монтируется на стандартную DIN-рейку типа TS35. Для правильного подключения используйте провода сечением 1–25 мм2. Зажимы расположены сверху и снизу - можно подключать как верхнее, так и нижнее питание. Обязательно затягивайте винты моментом 1,8 Нм - недостаточно плотный контакт вызывает нагрев. Установка возможна в любом положении, но рекомендуется горизонтальная ориентация. Убедитесь, что в щите достаточно глубины (минимум 75 мм) и места для других устройств - выключатель занимает 4 модуля.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ IEC 60898-1 и ГОСТ R 50345. Сертифицирован для использования в условиях категории перенапряжения IV, что делает его подходящим для установки на вводе в здание. Класс токоограничения 3 повышает безопасность - при КЗ он ограничивает энергию, передаваемую в цепь, снижая риск возгорания. Устройство имеет степень защиты IP20, поэтому не следует устанавливать его во влажных или запыленных местах вне закрытого щита.

Преимущества

• Высокая отключающая способность (4,5 кА) обеспечивает надежность даже при серьезных КЗ
• Характеристика B оптимальна для бытовых нагрузок - не ложные срабатывания от пусковых токов ламп и зарядок
• Широкий диапазон рабочих температур (-70…+60 C) - подходит для неотапливаемых помещений
• Поддержка проводов до 25 мм2 - удобно для мощных линий
• Совместим с серией OptiDin BM63 - легко заменяется другими автоматами этой же серии

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50 Гц
• Не предназначен для частого ручного включения/отключения более 30 раз в день - это сокращает срок службы контактов
• IP20 не защищает от брызг, пыли и влаги - нельзя устанавливать в открытых щитах, на улице или в сырых помещениях без корпуса
• Не подходит для защиты двигателей - требуется характеристика C или D
• Не имеет функции дифференциального тока - для защиты от утечек нужен отдельный УЗО

Примеры использования

• Защита трехфазной группы розеток в квартире с кондиционером, стиральной машиной и микроволновой печью
• Входной автомат в этажном щите многоквартирного дома
• Щитовая защита для системы освещения в торговом центре с несколькими фазами
• Распределительный щит в административном здании с подключенными серверными и бытовыми нагрузками

Практические советы

• Перед установкой проверьте соответствие сечения провода - слишком тонкий провод перегреется, слишком толстый плохо зажмётся
• Используйте только качественные провода с медными жилами - алюминий несовместим с этим типом зажимов
• При сборке щита соблюдайте порядок: автоматы с большей номинальной мощностью - выше по рейке
• Если планируете защиту от утечек тока - обязательно установите УЗО перед этим автоматом
• Обозначьте автомат ярлыком: “Фазы A-B-C-N”, чтобы избежать путаницы при обслуживании
• Проверяйте состояние контактов каждые 2–3 года - особенно в условиях высокой влажности или пыли
