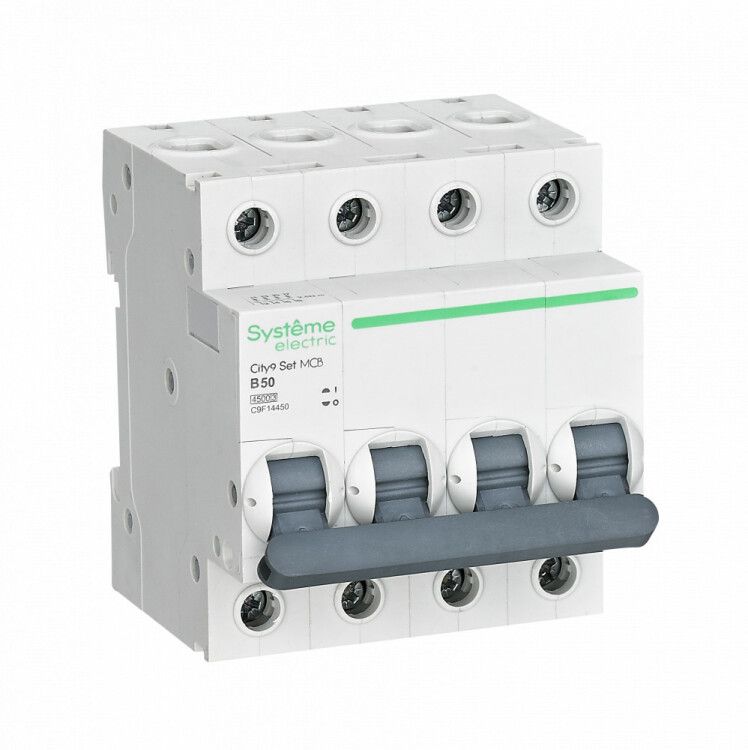

Выключатель автоматический четырехполюсный 50А B 4.5kA 400В City9 Set - C9F14450 APC

Автоматический выключатель City9 SE - надёжное устройство для защиты четырёхпроводной сети переменного тока на 400 В. Модель City9 Set c номинальным током 50 А и характеристикой B обеспечивает безопасную работу в распределительных щитах жилых, офисных и промышленных объектов.

Назначение и область применения

Автоматический выключатель City9 SE предназначен для автоматического отключения электрической цепи при перегрузках и коротких замыканиях. Подходит для защиты групповых линий в трёхфазных сетях с нулевым проводником - например, питания оборудования на предприятиях, систем освещения, кондиционирования, насосов и других нагрузок с умеренным пусковым током.

Технические характеристики

• Номинальное напряжение: 400 В (рабочее), 440 В (изоляция)
• Номинальный ток: 50 А
• Количество полюсов: 4 (включая коммутируемый нейтральный)
• Отключающая способность: 4,5 кА - способен прервать аварийный ток до этой величины
• Характеристика срабатывания: B - реагирует на токи в 3–5 крат выше номинала, подходит для бытовых и слаботочных нагрузок
• Род тока: переменный (AC), частота 50–60 Гц
• Монтаж: на DIN-рейку шириной 35 мм, занимает 4 модуля (72 мм)
• Глубина установки: 45 мм - требует минимального зазора за шкафом
• Площадь сечения проводов: 1–25 мм2 - совместим с медными кабелями до 25 мм2
• Степень защиты: IP20 - защита от прикосновений пальцев, но не от пыли и воды
• Класс токоограничения: 3 - высокая скорость отключения, снижающая тепловую нагрузку на проводку
• Степень загрязнения: 2 - допустимо использование в помещениях с нормальной запылённостью
• Коммутируемый нейтраль: да - ноль также отключается при срабатывании, повышает безопасность при обслуживании

Совместимость и монтаж

Устройство совместимо со всеми стандартными DIN-рейками типа C/TS35. Для монтажа требуется свободное место глубиной 45 мм за шкафом. Клеммы рассчитаны на одножильные и многожильные провода сечением 1–25 мм2; перед затяжкой необходимо использовать наконечники для многожильных проводов. Нейтральный полюс имеет механическую связь с фазными - при отключении все четыре контакта размыкаются одновременно. Установка возможна только вертикально, согласно требованиям производителя.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC/EN 60898-1 и IEC/EN 60947-2. Конструкция исключает случайное прикосновение к токоведущим частям благодаря изолированным клеммам и защищённому заклемменному пространству. Корпус выполнен из ударопрочного термостойкого пластика с шестью металлическими заклёпками - увеличивает долговечность и устойчивость к внешним воздействиям. Сертифицирован для работы в условиях класса загрязнения 2 - то есть в обычных сухих помещениях без агрессивной среды.

Преимущества

• Коммутируемый нейтральный проводник - повышает уровень безопасности при ремонте и техобслуживании
• Механизм “мгновенной коммутации” - обеспечивает быстрое и надёжное отключение даже при больших токах
• Класс токоограничения 3 - минимизирует риск возгорания проводки при КЗ
• Защита клемм от доступа посторонних предметов - предотвращает короткие замыкания при монтаже
• Изготовлен в рамках серийной системы City9 SET - гарантирует единообразие комплектующих и совместимость с другими элементами серии

Ограничения применения

• Не предназначена для использования во влажных, пыльных или агрессивных средах - степень защиты IP20 не позволяет монтировать вне щита
• Не подходит для мощных двигателей или сварочного оборудования - характеристика B слишком чувствительна к пусковым токам
• Не рекомендован для постоянной работы при температуре ниже –25 C или выше +60 C - указаны рабочие условия в документации производителя
• Не используется в цепях постоянного тока - только переменный ток 50–60 Гц

Примеры использования

• Щитовая распределительная станция в офисном здании - защита группы розеток и света
• Электрощит на производстве - питание станков с умеренным пуском (например, конвейеры, воздушные компрессоры)
• Жилое помещение - отдельный автомат для кухонной группы с плитой и духовым шкафом
• Подъездные щиты - защита трёхфазного входа с нейтралью для лифтов и насосов

Практические советы

• Выбирая автомат City9 SE, проверьте соответствие сечения кабеля - не используйте провода меньше 1 мм2 или больше 25 мм2
• При установке в плотно упакованный щит учтите глубину монтажа (45 мм) - возможно потребуется углубление или более крупный корпус
• Для многожильных проводов всегда применяйте наконечники - иначе контакт будет нестабильным
• Проверьте направление подключения: фазы и ноль должны подходить строго к указанным клеммам, как показано на корпусе
• Если нужна защита от скачков напряжения - параллельно установите УЗО, так как этот автомат не выполняет функции дифференциальной защиты
• Серия City9 SET совместима с другими изделиями бренда Systeme Electric - можно собирать унифицированные щиты без адаптеров
