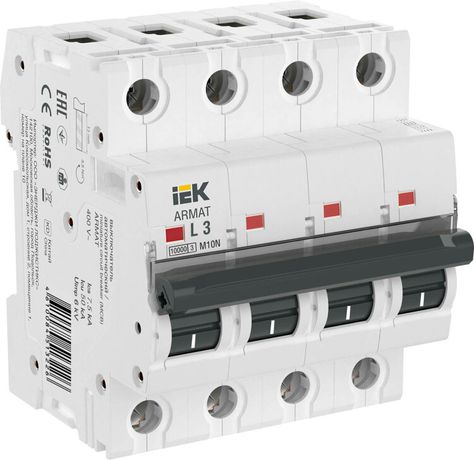

Выключатель автоматический четырёхполюсный M10N 4P L 3А 10кА ARMAT | AR-M10N-4-L003 IEK

Автоматический выключатель модульный четырехполюсный M10N L 3А 10кА от IEK предназначен для защиты четырёхпроводных сетей переменного тока с номинальным напряжением до 400 В. Выключатель входит в серию ARMAT и обеспечивает надёжную работу в условиях промышленной инфраструктуры благодаря улучшенной конструкции и высокой отключающей способности.

Назначение и область применения

Автоматический выключатель модульный четырехполюсный M10N L 3А 10кА защищает распределительные и групповые цепи от перегрузок и коротких замыканий. Подходит для установки в вводно-распределительных устройствах (ВРУ), щитах управления и силовых панелях на объектах промышленного, энергетического и коммерческого назначения. Особенно эффективен в системах с трёхфазной нагрузкой и нейтралью - например, на станках, насосных станциях, конвейерах и осветительных сетях с балансировкой фаз.

Технические характеристики

• Номинальный ток: 3 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока
• Количество полюсов: 4 - все четыре провода (три фазы + ноль) отключаются одновременно
• Номинальная отключающая способность: 7,5 кА - максимальный ток КЗ, который выключатель может безопасно прервать
• Характеристика срабатывания: L - медленная отсечка, подходит для нагрузок с пусковыми токами (например, двигатели, трансформаторы)
• Напряжение изоляции Ui: 500 В - предельное напряжение, которое не вызывает пробоя изоляции
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ
• Поперечное сечение проводника: 1–25 мм2 - совместим с медными жилами этого сечения
• Степень защиты IP20 - защита от прикосновений к токоведущим частям и крупным предметам, но не от пыли и воды
• Рабочая температура: –5…+40 C - допустимый диапазон для установки внутри помещений
• Модульная ширина: 4 модуля (72 мм) - занимает 4 места на DIN-рейке
• Срок службы: 15 лет - гарантийный срок работы при соблюдении условий эксплуатации
• С коммутируемым нейтральным проводником: да - ноль также отключается при аварии, повышает безопасность

Совместимость и монтаж

Выключатель совместим со стандартными DIN-рейками типа TS35/7,5 и TS35/15. Устанавливается в любые модульные щиты, соответствующие нормам IEC 61439. Для подключения используйте зажимы с усилием затяжки 0,8 Нм - переусиливать нельзя, чтобы не повредить контакты. Все полюса имеют одинаковый механический привод - при срабатывании одного отключаются сразу все. Комплектуется клеммами для проводов 1–25 мм2; для многожильных проводов применяйте наконечники. Автоматический выключатель модульный M10N L 3А 10кА можно дополнительно оборудовать блоками сигнализации, расцепителей UVT или MN, если требуется удалённое управление.

Безопасность и стандарты

Произведён в соответствии с международным стандартом IEC 60947-2. Конструкция имеет усиленную дугогасительную камеру, что снижает риск возгорания при отключении больших токов. Независимый механизм расцепления исключает самопроизвольное включение после срабатывания. Серия ARMAT прошла тестирование на долговечность и термическую стойкость, что подтверждает соответствие требованиям безопасности для промышленного использования.

Преимущества

• Высокая отключающая способность (7,5 кА) - позволяет использовать в местах с высокими токами КЗ, где другие модели не справятся
• Коммутируемый ноль - повышает безопасность при обслуживании, особенно в TN-S и TT системах
• Медленная характеристика L - не ложно срабатывает при пуске двигателей, снижает количество отказов
• Усиленный корпус и дугогасительная камера - увеличивает срок службы и надёжность в агрессивных условиях
• Поддержка дополнительной комплектации - легко адаптировать под задачи автоматизации

Ограничения применения

• Не предназначен для установки на улице или во влажных помещениях - степень защиты IP20 не защищает от влаги и пыли
• Работает только при температуре выше –5 C - не используется в неотапливаемых помещениях зимой
• Не подходит для защиты цепей с постоянным током (DC) - только для AC 50 Гц
• Номинальный ток 3 А слишком мал для мощных потребителей - не используйте для нагревателей свыше 1,2 кВт

Примеры использования

• Защита трёхфазного станка с асинхронным двигателем (до 1,5 кВт) и нулевой линией
• Вводный автомат в щите управления конвейерной линией
• Распределительный автомат для группы освещения с балансировкой фаз
• Щит питания системы вентиляции с насосами и контроллерами

Практические советы

• Выбирая автоматический выключатель модульный M10N L 3А 10кА, проверьте, что расчетный ток нагрузки не превышает 2,5 А - запас в 20% обеспечит стабильную работу
• При использовании в щитах с плотной компоновкой учтите ширину 4 модуля - возможно, потребуется перестановка соседних устройств
• Для многожильных проводов обязательно используйте наконечники типа ШМ или НШВИ - это предотвратит окисление и плохой контакт
• Если нужна сигнализация срабатывания - выбирайте версию с дополнительным блоком (артикулы с суффиксом S)
• Не заменяйте этот выключатель на более быстрый тип C - характеристика L специально подобрана для пусковых токов, и замена приведёт к ложным отключениям
