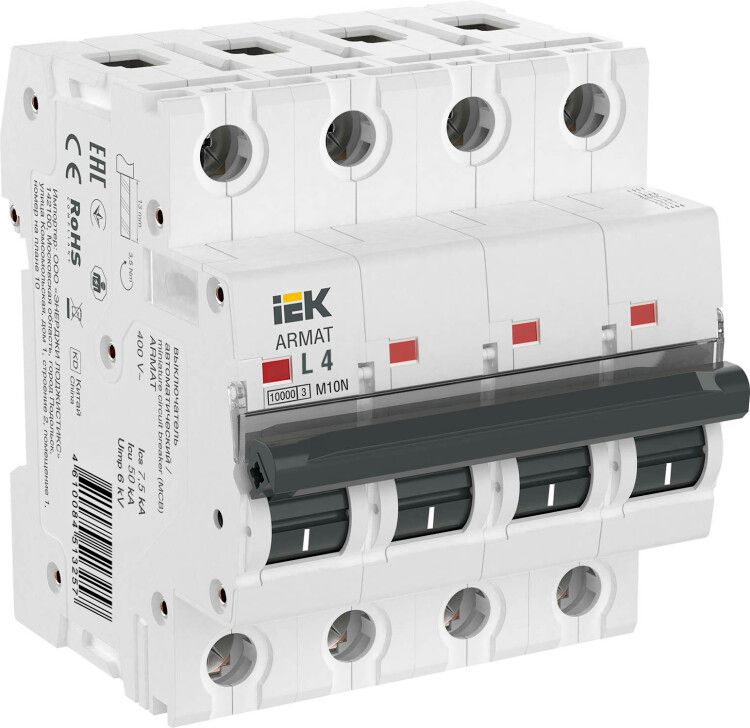

Выключатель автоматический четырёхполюсный M10N 4P L 4А 10кА ARMAT | AR-M10N-4-L004 IEK

Автоматический выключатель модульный четырехполюсный M10N L 4А 10кА от IEK предназначен для защиты сетей переменного тока с номинальным напряжением до 400 В. Этот аппарат серии ARMAT обеспечивает надёжное отключение при перегрузках и коротких замыканиях, особенно в промышленных распределительных щитах. Артикул ar-m10n-4-l004 соответствует требованиям к защите многожильных цепей с коммутируемым нейтральном.

Назначение и область применения

Автоматический выключатель модульный четырехполюсный M10N L 4А 10кА используется для защиты трёхфазных цепей с нулевым проводником. Подходит для установки в вводно-распределительных устройствах (ВРУ), щитах управления и групповых щитах на объектах промышленной и энергетической инфраструктуры. Применяется в системах питания станков, насосов, конвейеров, освещения и другого оборудования, где требуется одновременное отключение всех фаз и нуля.

Технические характеристики

• Номинальный ток: 4 А - максимальный постоянный ток, который выключатель может пропускать без срабатывания
• Номинальное напряжение: 400 В AC - рабочее напряжение сети, для которой рассчитан аппарат
• Номинальное напряжение изоляции (Ui): 500 В - предельное напряжение, которое не вызывает пробоя изоляции
• Количество полюсов: 4 - все четыре полюса (три фазы + ноль) коммутируются одновременно
• Номинальная отключающая способность: 7,5 кА - максимальный ток короткого замыкания, который выключатель может безопасно отключить
• Характеристика срабатывания: L - медленная отсечка, подходит для цепей с высокими пусковыми токами (например, двигатели, трансформаторы)
• Степень защиты IP20 - защита от доступа пальцев и твёрдых предметов >12,5 мм; не защищён от воды
• Рабочая температура: от –5 C до +40 C - допустимый диапазон для установки в закрытых помещениях
• Ширина: 4 модуля (72 мм) - занимает 4 места в DIN-рейке
• Поперечное сечение провода: 1–25 мм2 - поддерживает подключение одножильных и многожильных проводов указанного сечения
• Частота: 50 Гц - оптимизирован для сетей России и стран СНГ
• Срок службы: 15 лет - гарантийный срок работы при соблюдении условий эксплуатации
• С коммутируемым нейтральным проводником: да - ноль также отключается при срабатывании, что повышает безопасность при обслуживании

Совместимость и монтаж

Автоматический выключатель модульный четырехполюсный M10N L 4А 10кА устанавливается на стандартную DIN-рейку шириной 35 мм. Все полюсы имеют зажимы для проводов сечением 1–25 мм2. Для подключения используйте отвертки с плоским жалом. Нейтральный проводник подключается к отдельному контакту, помеченному буквой N. Убедитесь, что сечение провода не меньше 1 мм2 - меньшие значения не обеспечивают надёжного контакта. Выключатель совместим с другими устройствами серии ARMAT: можно использовать дополнительные модули (блокировки, сигнализацию, расцепители) - они легко крепятся сверху.

Безопасность и стандарты

Выключатель сертифицирован по стандарту IEC 60947-2, что подтверждает соответствие международным требованиям к коммутационной безопасности. Конструкция включает усиленную дугогасительную камеру, которая снижает риск возгорания при отключении больших токов. Независимый механизм расцепления исключает самопроизвольное включение после аварии. Каждый полюс имеет механическую блокировку, предотвращающую частичное включение - при срабатывании полностью отключаются все четыре контакта.

Преимущества

• Коммутируемый ноль - повышает безопасность при ремонте, так как полностью отключает питание цепи
• Характеристика L - позволяет работать с оборудованием, имеющим длительные пусковые токи (электромоторы, компрессоры)
• Усиленный корпус серии ARMAT - устойчив к механическим воздействиям и перегреву
• Поддержка широкого диапазона сечений проводов - удобство при монтаже без необходимости переходников
• Возможность дополнительной комплектации - возможность добавить модули сигнализации, дистанционного отключения или блокировки

Ограничения применения

• Не применяется во внешних условиях - степень защиты IP20 не защищает от влаги, пыли и перепадов температур
• Не подходит для цепей постоянного тока - работает только с переменным током 50 Гц
• Не рекомендуется для бытовых квартир - слишком сложная и дорогая конструкция для однофазных сетей
• Запрещено использование при температуре ниже –5 C - возможны отказы механизма расцепления
• Не следует устанавливать рядом с источниками тепла выше 40 C - перегрев снижает срок службы

Примеры использования

• Защита трёхфазного станка с двигателем мощностью до 2,2 кВт - пусковой ток не вызовет ложного срабатывания благодаря характеристике L
• Щит питания группы конвейеров в цеху - одновременное отключение всех фаз и нуля исключает опасность при обслуживании
• Распределительный щит на складе с холодильными установками - надёжная защита от перегрузок при работе компрессоров
• Объекты энергетики: системы освещения, вентиляции, насосных станций - где важна целостность отключения всех проводников

Практические советы

• Выбирая автоматический выключатель модульный четырехполюсный M10N L 4А 10кА, проверьте, чтобы номинальный ток нагрузки был не более 80% от 4 А - это продлит срок службы
• При подключении многожильных проводов используйте наконечники - это предотвратит ослабление контакта со временем
• Не затягивайте зажимы чрезмерно - это повредит изоляцию провода и снизит контактное давление
• Если нужна сигнализация срабатывания - выберите модель с дополнительным модулем (например, AR-M10N-SIG)
• При замене старого автомата - убедитесь, что новый имеет ту же характеристику L и аналогичную отключающую способность (7,5 кА)
• Проверяйте состояние контактов каждые 2 года - особенно в условиях запылённости или вибрации
