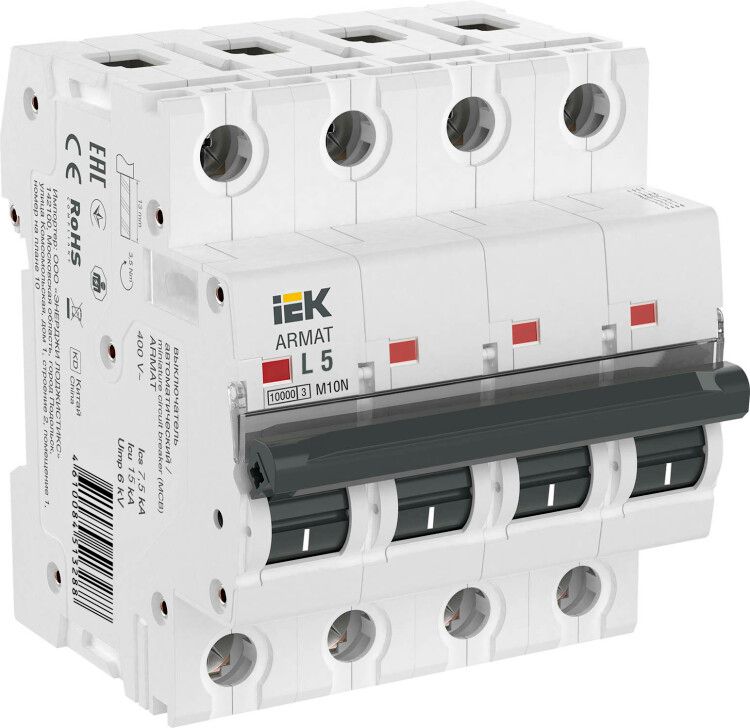

Выключатель автоматический четырёхполюсный M10N 4P L 5А 10кА ARMAT | AR-M10N-4-L005 IEK

Автоматический выключатель модульный четырехполюсный M10N L 5А 10кА от IEK предназначен для защиты четырёхпроводных сетей переменного тока до 400 В, особенно в условиях высоких пусковых токов. Артикул ar-m10n-4-l005 входит в серию ARMAT и обеспечивает надёжную работу в промышленных распределительных щитах.

Назначение и область применения

Автоматический выключатель модульный четырехполюсный M10N L 5А 10кА защищает электрические цепи от перегрузок и коротких замыканий. Подходит для установки в вводно-распределительных устройствах (ВРУ), щитах управления и групповых линиях промышленных объектов - например, на заводах, в насосных станциях, на участках с мощными электродвигателями. Четыре полюса позволяют отключать все фазы и нейтраль одновременно, что важно для безопасности при обслуживании.

Технические характеристики

• Номинальный ток: 5 А - максимальный постоянный ток, который выключатель может держать без отключения;
• Номинальное напряжение: 400 В AC - рассчитан на трёхфазные сети с нулевым проводом;
• Номинальная отключающая способность: 7,5 кА - способен безопасно прервать ток короткого замыкания до этой величины;
• Характеристика срабатывания: L - медленная отсечка, устойчив к кратковременным пусковым токам двигателей и трансформаторов;
• Напряжение изоляции Ui: 500 В - гарантирует безопасную изоляцию между токоведущими частями;
• Поперечное сечение проводников: 1–25 мм2 - совместим с медными жилами этого диапазона;
• Степень защиты IP20 - защищён от прикосновений пальцами и твёрдыми предметами, но не от воды и пыли;
• Рабочий температурный диапазон: –5…+40 C - допустимо использование в отапливаемых помещениях;
• Ширина: 4 модуля (72 мм) - занимает 4 места на DIN-рейке;
• Частота: 50 Гц - оптимизирован для российских и европейских сетей;
• Срок службы: 15 лет - при соблюдении условий эксплуатации;
• С коммутируемым нейтральным проводником - ноль также отключается при срабатывании;
• Поддерживает дополнительную комплектацию - можно установить блоки сигнализации, расцепители, контакты.

Совместимость и монтаж

Автоматический выключатель модульный M10N L 5А 10кА монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы с винтовым креплением - затягивать необходимо усилием 0,8 Нм, чтобы избежать пережима или плохого контакта. Все четыре полюса имеют одинаковый вход/выход, поэтому фазы и ноль можно подключать в любом порядке, но рекомендуется сохранять цветовую маркировку. Устройство совместимо с другими элементами серии ARMAT - счетчиками, УЗО, контактами, которые легко интегрируются в одном щите.

Безопасность и стандарты

Выключатель соответствует требованиям стандарта IEC 60947-2, что подтверждает его соответствие международным нормам на аппараты низкого напряжения. Конструкция включает усиленную дугогасительную камеру, которая снижает риск возгорания при отключении больших токов. Независимый механизм расцепления повышает отказоустойчивость даже при длительном использовании.

Преимущества

• Усиленный корпус из самозатухающего пластика - устойчив к механическим воздействиям и перегреву;
• Характеристика L позволяет работать с оборудованием, имеющим высокие пусковые токи (например, двигатели, компрессоры);
• Отключение нейтрали исключает опасность появления потенциала на нулевом проводе после отключения;
• Гибкая система дополнительной комплектации - можно адаптировать под задачи автоматизации;
• Совместимость со всей серией ARMAT - упрощает сборку и сервисное обслуживание щитов.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли;
• Не работает при температурах ниже –5 C и выше +40 C - требует контролируемого микроклимата;
• Не подходит для цепей постоянного тока - только переменный ток 50 Гц;
• Номинальная отключающая способность 7,5 кА недостаточна для крупных подстанций с токами КЗ свыше 10 кА - требуется проверка расчетных значений в проекте.

Примеры использования

• Защита группы электродвигателей на конвейере - характерные пусковые токи не вызывают ложных срабатываний благодаря характеристике L;
• Щит питания насосной станции - отключение всех четырёх проводов предотвращает аварии при ремонте;
• Распределительный щит производственного цеха - надёжная работа в условиях вибрации и колебаний напряжения;
• Линии освещения с галогенными или LED-светильниками с импульсными источниками питания - L-характеристика снижает вероятность ложных отключений.

Практические советы

• Выбирая автоматический выключатель модульный M10N L 5А 10кА, убедитесь, что суммарная нагрузка на цепь не превышает 5 А - превышение приведёт к преждевременному износу;
• При монтаже используйте калиброванный ключ - переусилие при затяжке выводов может повредить пластиковые зажимы;
• Для систем с частыми отключениями рекомендуется использовать дополнительный блок сигнализации - он покажет причину срабатывания;
• Проверьте посадочные размеры перед закупкой - ширина 4 модуля должна точно соответствовать месту в вашем щите;
• Не смешивайте автоматы M10N с устройствами других серий в одном щите без учёта координации - это может нарушить селективность защиты.
