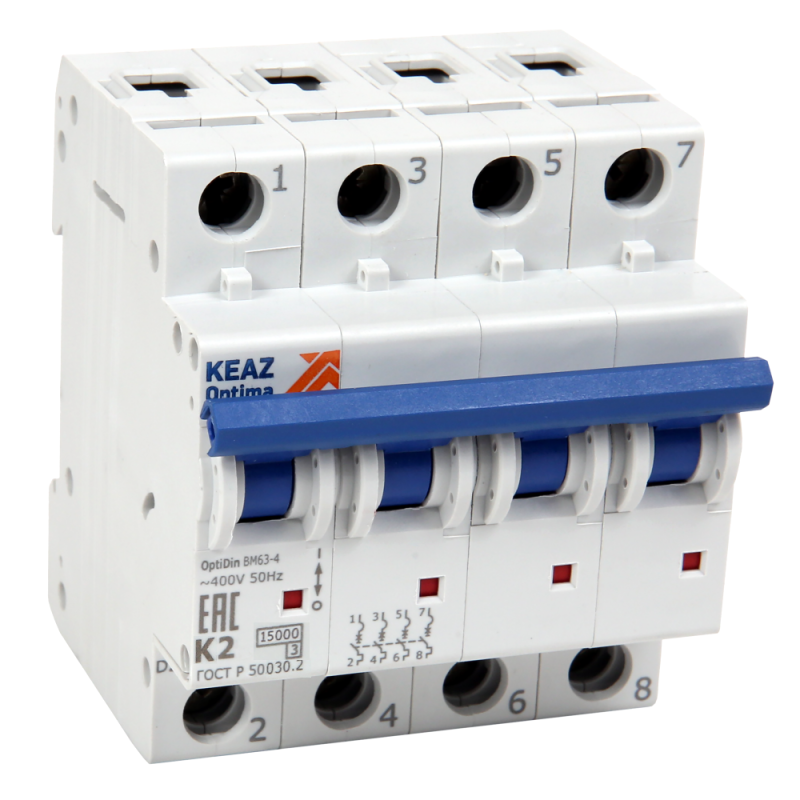

Выключатель автоматический четырёхполюсный OptiDin BM63-4C6-15-УХЛ3 |341994| КЭАЗ

Автоматический четырехполюсный выключатель ВМ63-4C6-15-УХЛ3 КЭАЗ предназначен для защиты электрических цепей переменного тока от перегрузок и коротких замыканий. Он подходит для установки в распределительных щитах жилых, промышленных и коммерческих объектов, особенно там, где требуется одновременная коммутация всех фаз и нулевого провода.

Назначение и область применения

Выключатель ВМ63-4C6-15-УХЛ3 КЭАЗ используется для защиты четырехпроводных сетей 380/220 В с глухозаземленной нейтралью. Подходит для защиты групповых линий, оборудования с высокими пусковыми токами — например, двигателей, насосов, кондиционеров, сварочных аппаратов. Благодаря наличию коммутируемого нейтраля, он обеспечивает безопасную отсечку всей цепи, включая ноль, что важно для ремонтных работ и соответствует требованиям ПУЭ.

Технические характеристики

• Номинальное напряжение: 400 В (переменный ток, 50 Гц)
• Номинальный ток: 6 А
• Количество полюсов: 4 (три фазы + нейтраль)
• Номинальная отключающая способность: 15 кА
• Характеристика срабатывания: C — подходит для нагрузок с умеренными пусковыми токами (электродвигатели, освещение, бытовые приборы)
• Класс токоограничения: 3 — снижает энергию короткого замыкания, повышает безопасность оборудования
• Категория перенапряжения: IV — рассчитан на использование в местах с высоким уровнем переходных процессов (например, на входе в здание)
• Степень защиты IP20 — защита от доступа пальцев и крупных предметов, но не от воды и пыли; применяется внутри закрытых щитов
• Модульная ширина: 4 модуля (72 мм)
• Глубина монтажа: 75 мм — требует достаточного места в щите
• Подключение проводников: до 35 мм² (медные, одножильные и многожильные)
• Способ монтажа: DIN-рейка 35 мм
• Корпус: изготовлен из самозатухающего пластика, не поддерживающего горение

Совместимость и монтаж

Выключатель ВМ63-4C6-15-УХЛ3 КЭАЗ совместим со всеми стандартными DIN-рейками шириной 35 мм. Монтаж осуществляется путём защёлкивания на рейку — никаких дополнительных креплений не требуется. Для подключения используйте провода сечением до 35 мм². Зажимы обеспечивают плотный контакт даже при многожильных проводах — рекомендуется использовать наконечники типа НШВИ для лучшей надёжности. Индикатор положения контактов позволяет визуально определить состояние автомата (включен / отключен) без вскрытия щита. Обратите внимание: глубина монтажа 75 мм требует проверки свободного объема в щите перед установкой.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50345 и международному стандарту IEC 60898-1. Применяет двойной разрыв контактов и двухступенчатую дугогасительную систему — это снижает риск возгорания при аварии. Серебросодержащие напайки на контактах увеличивают срок службы и устойчивость к нагреву. Корпус выполнен из материала, не поддерживающего горение, что дополнительно повышает пожаробезопасность. Автомат внесён в Реестр промышленной продукции РФ (№ 10385134), что подтверждает соответствие требованиям законодательства.

Преимущества

• Двойной разрыв контактов и две дугогасительные камеры — обеспечивают более эффективное гашение дуги при отключении
• Серебросодержащие напайки на подвижных контактах — снижают тепловые потери и продлевают срок службы
• Профессиональная система охлаждения через профилированные углубления на корпусе — предотвращает перегрев при длительной работе
• Индикатор состояния контактов — позволяет легко диагностировать положение автомата без тестирования
• Надёжные зажимы — гарантируют прочное соединение даже при использовании проводов большого сечения (до 35 мм²)
• Коммутируемый нейтральный проводник — исключает опасность сохранения напряжения на нулевой жиле после отключения

Ограничения применения

Не предназначена для установки вне помещений — степень защиты IP20 не допускает воздействия влаги, пыли и агрессивных сред. Не следует применять в условиях постоянных вибраций без дополнительной амортизации. Не подходит для защиты цепей с постоянным током — работает только с переменным током 50 Гц. Температурный режим ограничен классом УХЛ3 — максимальная рабочая температура +40 °C, минимальная — −40 °C. Не рекомендуется для частого ручного включения/выключения — предназначен для защиты, а не для оперативного управления.

Примеры использования

• Защита группы мощных электродвигателей на производстве (конвейеры, компрессоры)
• Щитовая защита ввода в многоэтажный дом с трёхфазным питанием
• Распределительный щит торгового центра с кондиционированием и освещением
• Объекты с повышенными требованиями к безопасности — больницы, школы, лаборатории

Практические советы

• При подключении проводов сечением 25–35 мм² обязательно используйте наконечники НШВИ — они предотвратят деформацию жил и повысят надёжность контакта
• Проверьте глубину монтажа (75 мм) в вашем щите — недостаток места может помешать установке других устройств рядом
• Для удобства обслуживания располагайте автоматы так, чтобы индикатор был виден без открывания крышки
• При необходимости можно заказать дополнительные аксессуары (блокировки, сигнализирующие контакты) — функционал расширяемый
• Не смешивайте этот автомат с другими сериями КЭАЗ в одном щите без учёта координации защит — соблюдайте принцип селективности
