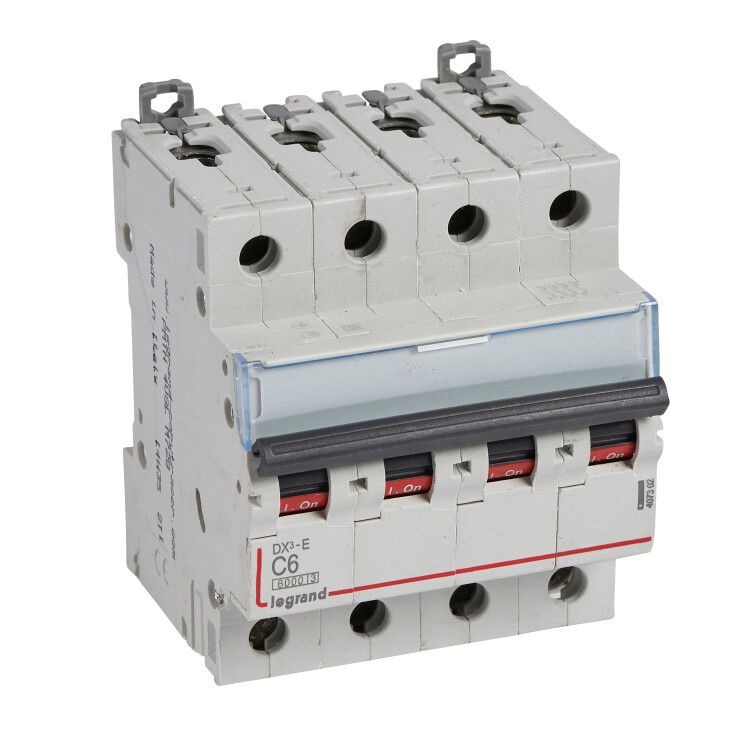

Выключатель автоматический модульный 4п C 6А 6кА DX3-E 6000 4мод. 230/400В Leg 407302 Legrand

Автоматический выключатель четырехполюсный DX3-E 6А C 6кА от Legrand предназначен для защиты и управления электрическими цепями в бытовых и промышленных системах. Этот выключатель обеспечивает надежную отсечку при перегрузках и коротких замыканиях, монтируется на DIN-рейку и совместим с сетями переменного тока до 400 В.

Назначение и область применения

Автоматический выключатель DX3-E 6А C 6кА используется для защиты электрических цепей от перегрузок и коротких замыканий. Он применяется в распределительных щитах жилых домов, офисов, производственных объектов и других зданий с однофазными и трехфазными нагрузками. Особенно эффективен там, где требуется одновременная коммутация всех четырех проводников - трёх фаз и нейтрали. Устройство подходит для питания оборудования с высокой пусковой токовой нагрузкой: насосов, компрессоров, конвейеров, станков.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может проводить без срабатывания
• Количество полюсов: 4 - все четыре проводника (L1, L2, L3, N) отключаются одновременно
• Номинальное напряжение: 400 В - рабочее напряжение сети переменного тока
• Номинальная отключающая способность: 6 кА - максимальный ток короткого замыкания, который устройство может безопасно отключить
• Характеристика срабатывания: C - оптимальна для нагрузок с умеренным пусковым током (например, освещение, малые двигатели)
• Способ монтажа: DIN-рейка - установка на стандартную рейку шириной 35 мм
• Количество модулей DIN: 4 - занимает 4 стандартных модуля (1 модуль = 17,5 мм)
• Поперечное сечение проводника: 1,5–35 мм2 - допустимый диапазон площади сечения подключаемых медных проводов
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям и от предметов более 12 мм; не защищен от воды и пыли
• Номинальное напряжение изоляции: 500 В - максимальное напряжение, которое может выдерживать изоляция между токоведущими частями
• Номинальное импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения
• Частота: 50–60 Гц - работает в сетях стандарта Европы и России
• Рабочая температура: -25…+70 C - подходит для установки в неотапливаемых помещениях, шкафах, на улице (при условии герметичной защиты)
• Климатическое исполнение: УХЛ4 - рассчитан на умеренный и холодный климат с возможностью повышенной влажности
• Класс токоограничения: 3 - быстродействующий тип, снижающий энергию КЗ до минимального уровня
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временной проводящей влаги
• Категория перенапряжения: 0 - не предназначено для установки на входе в здание, только внутри распределительных устройств
• Глубина монтажа: 44 мм - требует свободного места в щите для правильной установки

Совместимость и монтаж

Выключатель DX3-E 6А C 6кА устанавливается на стандартную DIN-рейку типа 35 мм. Для фиксации используется защелка - достаточно вставить устройство в рейку до характерного щелчка. Чтобы снять, отведите защелку отверткой через специальное отверстие. Все клеммы - винтовые, позволяют затянуть провода сечением от 1,5 до 35 мм2. Обязательно проверьте соответствие сечения провода и момент затяжки - переусиливать нельзя, чтобы не повредить клеммы. Нейтральный проводник коммутируется - значит, он тоже отключается при аварии, что соответствует требованиям безопасности для многополюсных систем.

Безопасность и стандарты

Выключатель соответствует международным стандартам IEC 60898-1 (для бытовых и аналогичных применений) и IEC 60947-2 (для промышленного оборудования). Это гарантирует соответствие требованиям к надежности, сроку службы и предотвращению возгораний. Класс токоограничения 3 обеспечивает быстрое гашение дуги, снижая риск повреждения кабелей и оборудования. Категория перенапряжения 0 указывает, что устройство не предназначено для установки на вводе в здание - его следует использовать после основного защитного аппарата (например, после главного автомата или УЗО).

Преимущества

• Четыре полюса обеспечивают полное отключение всех проводников, включая ноль - важное преимущество для сложных систем и соблюдения норм ПУЭ
• Характеристика “C” хорошо сочетается с типичными промышленными нагрузками - меньше ложных срабатываний при пуске двигателей
• Высокая отключающая способность (6 кА) делает его подходящим даже для крупных объектов с мощными источниками питания
• Широкий диапазон рабочих температур (-25…+70 C) позволяет использовать в условиях неотапливаемых помещений
• Поддержка рекомендованного проектного ассортимента - совместим со всей серией DX3-E, что упрощает замену и расширение системы

Ограничения применения

• Не подходит для установки на вводе в здание - категория перенапряжения 0 исключает использование перед основным защитным устройством
• Степень защиты IP20 не предусматривает защиту от влаги и пыли - запрещена установка в открытых или сырых местах без бокса
• Нельзя использовать в цепях постоянного тока - только для переменного тока 50–60 Гц
• Не предназначен для частого ручного включения/выключения - предназначен для защиты, а не для оперативного управления
• При использовании с проводами менее 1,5 мм2 возможен перегрев - не подключайте тонкие жилы (например, от сигнализации)

Примеры использования

• Защита трехфазного станка с нейтралью - отключает все проводники при аварии
• Щитовая группа на производстве: питание группы конвейеров с нулевым проводом
• Распределительный щит торгового центра: защита освещения и розеток на одной фазе + ноль
• Объект с глубоким распределением: последовательный автомат после главного УЗО

Практические советы

• Выбирая этот выключатель, убедитесь, что ваша сеть имеет достаточную отключающую способность (не ниже 6 кА) - иначе автомат не справится с КЗ
• При монтаже используйте отвертку с плоским лезвием для работы с защелкой - не давите на корпус, чтобы не сломать фиксатор
• Проверяйте плотность затяжки клемм - недостаточно затянутый провод вызывает нагрев, слишком сильно - повреждает пластик
• Если нужна защита от утечек тока - параллельно установите УЗО, так как DX3-E не имеет функции дифференциальной защиты
• Для систем с высокой пусковой нагрузкой (большие двигатели) убедитесь, что ток пуска не превышает порог срабатывания категории C - обычно это до 5–10×Iн
• При замене старого автомата сверьте количество модулей - DX3-E занимает 4 модуля, поэтому место в щите должно быть достаточным
