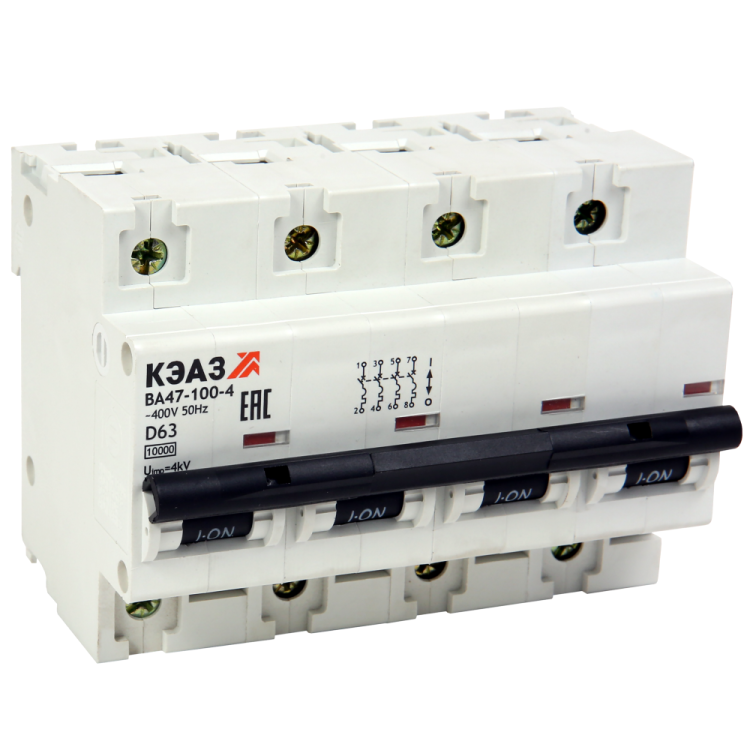

Выключатель автоматический четырехполюсный ВА47-100-4B50-УХЛ3 (10кА)| 318723 | КЭАЗ

Автоматический выключатель ВА47-100-4B50-УХЛ3 от КЭАЗ - четырёхполюсный устройство для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах жилых, промышленных и коммерческих объектов, где требуется надёжная защита при рабочем токе до 50 А и напряжении 400 В.

Назначение и область применения

Выключатель ВА47-100-4B50-УХЛ3 предназначен для защиты четырёхпроводных сетей переменного тока 50 Гц с напряжением до 400 В. Он обеспечивает безопасную работу цепей при перегрузках и коротких замыканиях, а также позволяет вручную включать и отключать нагрузку. Устройство применяется в распределительных щитах зданий, на производствах, в системах освещения, кондиционирования и других объектах с трёхфазной нагрузкой и нулевым проводом.

Технические характеристики

• Номинальный ток: 50 А
• Количество полюсов: 4 (три фазы + нейтраль)
• Номинальное напряжение: 400 В
• Номинальная отключающая способность: 10 кА - способен отключить ток короткого замыкания до 10 тысяч ампер
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для бытовой и офисной техники, светильников, маломощных двигателей
• Тип тока: переменный (AC)
• Сечение подключаемых проводов: 2,5–35 мм2
• Класс токоограничения: 3 - снижает величину тока КЗ за счёт быстрого отключения
• Категория перенапряжения: IV - рассчитан на использование в местах с высокими скачками напряжения, например, на входе в здание
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и умеренной влажности
• Номинальное импульсное напряжение: 4 кВ - выдерживает кратковременные импульсы, например, от грозовых разрядов
• Степень защиты IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от воды и пыли
• Рабочий температурный диапазон: от –60 C до +40 C - подходит для холодных помещений и неотапливаемых зон
• Количество модулей DIN: 6
• Глубина монтажа: 71 мм
• С коммутируемым нейтральным проводником: да - ноль тоже отключается при срабатывании, что повышает безопасность при обслуживании

Совместимость и монтаж

ВА47-100-4B50-УХЛ3 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место глубиной 71 мм. Устройство совместимо со всеми типами шин и клеммных колодок, соответствующих стандарту IEC 60947. Подключение проводов осуществляется через винтовые зажимы - оптимальное сечение 2,5–35 мм2. Нельзя использовать провода меньше 2,5 мм2 - они могут плохо фиксироваться и нагреваться. Монтаж возможен в любых щитах с достаточным пространством и соблюдением требований к тепловому режиму.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60947-2. Класс токоограничения 3 и категория перенапряжения IV обеспечивают повышенную безопасность при аварийных ситуациях. Коммутируемый нейтральный проводник исключает риск поражения током при отключенном оборудовании. Применение в условиях степени загрязнения 2 и класса перенапряжения IV делает его подходящим для промышленных и коммерческих объектов, включая помещения с высокой влажностью, но без постоянного контакта с водой.

Преимущества

• Четыре полюса с отключением нейтрали - повышают безопасность при ремонте и техобслуживании
• Широкий диапазон рабочих температур - можно устанавливать даже в неотапливаемых помещениях и на улице внутри щита
• Высокая отключающая способность (10 кА) - надёжно работает в сетях с большими токами КЗ
• Поддержка коммутируемого нуля - соответствует современным требованиям безопасности
• Совместим с бюджетными сериями - легко заменяется аналогами из серии Бюджетный модуль

Ограничения применения

• Не предназначен для работы во влажных и запылённых открытых площадках - степень защиты IP20 не защищает от брызг и пыли
• Не рекомендован для защиты мощных двигателей с высоким пусковым током - характеристика B слишком чувствительна; лучше выбрать C или D
• Не используется в цепях постоянного тока - только для AC 50 Гц
• Не подходит для установки в закрытых герметичных корпусах без вентиляции - при длительной работе на пределе тока возможен перегрев

Примеры использования

• Защита трёхфазного оборудования: насосов, компрессоров, станков с управлением по сети 380 В
• Щитовая защита квартир и офисов с трёхфазным вводом и нейтралью
• Распределительные щиты на производстве, складах, торговых центрах
• Системы освещения и кондиционирования с общим нулём

Практические советы

• Выбирая ВА47-100-4B50-УХЛ3, проверьте соответствие сечения кабеля - используйте провода от 2,5 до 35 мм2. Меньшие сечения не фиксируются надёжно.
• Если ваша нагрузка содержит двигатели или светодиодные преобразователи с высоким пусковым током - рассмотрите вариант с характеристикой C вместо B.
• При монтаже в щитах с плотной компоновкой учтите глубину 71 мм - не забудьте про зазоры для теплоотвода.
• Использование устройства в условиях ниже –60 C возможно, но только если сам щит защищён от экстремального холода (например, в утеплённом помещении).
• Для удобства сервиса и диагностики - выбирайте модели с возможностью дополнительной комплектации (блокировки, сигнализации, дугогашения).
