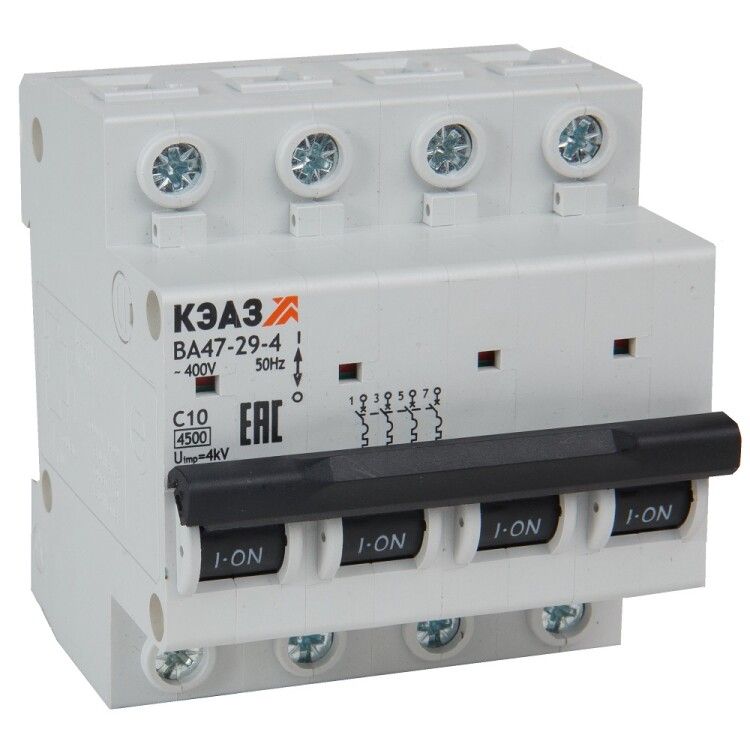

Выключатель автоматический четырехполюсный ВА47-29-4D16-УХЛ3 (4,5кА)| 318346 | КЭАЗ

Автоматический выключатель ВА47-29-4D16-УХЛ3 от КЭАЗ - четырёхполюсный модульный аппарат для защиты сетей переменного тока с номинальным током 16 А. Подходит для установки на DIN-рейку в распределительных щитах жилых, промышленных и коммерческих объектов. Выключатель обеспечивает надёжную защиту от перегрузок и коротких замыканий, особенно в условиях широкого диапазона температур.

Назначение и область применения

ВА47-29-4D16-УХЛ3 предназначен для защиты электрических цепей переменного тока частотой 50 Гц с номинальным напряжением до 400 В. Применяется в распределительных щитах для защиты групповых линий, оборудования с высокими пусковыми токами - например, двигателей, насосов, компрессоров, сварочных аппаратов. Четыре полюса позволяют отключать все фазы и нейтраль одновременно, что важно для безопасной работы трёхфазных потребителей с коммутируемым нулём.

Технические характеристики

• Номинальный ток: 16 А
• Количество полюсов: 4 (L1, L2, L3, N)
• Номинальное напряжение: 400 В AC
• Номинальная отключающая способность: 4,5 кА
• Характеристика срабатывания: D - предназначена для нагрузок с высокими пусковыми токами (например, двигатели)
• Сечение подключаемых проводников: 1,5–25 мм2
• Номинальное напряжение изоляции: 400 В
• Номинальное импульсное напряжение: 4 кВ
• Класс токоограничения: 3 - быстрое гашение дуги, снижающее тепловую нагрузку на цепь
• Степень защиты IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Количество модулей DIN: 4 (занимает 4 стандартных модуля ширины 17,5 мм каждый)
• Глубина монтажа: 71 мм
• Рабочая температура: от –60 C до +40 C - подходит для холодных помещений и уличных щитов
• Категория перенапряжения: IV - рассчитан на использование в местах подключения к основному распределительному устройству
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временной проводящей влаги
• С коммутируемым нейтральным проводником: да - ноль также отключается при срабатывании

Совместимость и монтаж

ВА47-29-4D16-УХЛ3 монтируется на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Установка выполняется путём зацепления верхнего крепления и последующего поворота вниз. Для подключения используются зажимы с винтовым креплением - затяжка рекомендуется моментом 0,8 Нм. Все полюса имеют одинаковый механизм отключения; при срабатывании одного - отключаются все четыре. Обеспечивается совместимость с другими изделиями серии ВА47-29, включая дополнительные аксессуары: блокировки, сигнализаторы положения, катушки отключения.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Сертифицирован для использования в системах с категорией перенапряжения IV, что позволяет применять его на входе в здание или в распределительных пунктах. Класс токоограничения 3 гарантирует быстрое прекращение тока короткого замыкания, минимизируя риск повреждения кабеля и оборудования.

Преимущества

• Высокая отключающая способность (4,5 кА) - обеспечивает безопасность даже при значительных аварийных токах
• Характеристика D - оптимальна для запуска мощных двигателей без ложных срабатываний
• Коммутируемый нейтральный проводник - повышает уровень безопасности при обслуживании
• Широкий диапазон рабочих температур - позволяет использовать в неотапливаемых помещениях и на улице
• Поддержка дополнительной комплектации - можно легко добавить блоки управления и сигнализации
• Ценовая доступность - часть бюджетной серии, сохраняя надёжность КЭАЗ

Ограничения применения

• Не предназначен для постоянной работы при температурах выше +40 C - требует принудительного охлаждения или установки в хорошо вентилируемых щитах
• Степень защиты IP20 исключает использование во влажных, пыльных или открытых помещениях без корпуса
• Не подходит для цепей постоянного тока - только переменный ток 50 Гц
• Запрещено подключение проводов меньшего сечения, чем 1,5 мм2 - возможен перегрев контактов
• Не имеет функции дифференциальной защиты - для защиты от утечек требуется установка отдельного УЗО

Примеры использования

• Защита трёхфазного электродвигателя 3 кВт в промышленном оборудовании
• Распределительный щит холодильного комплекса с коммутируемым нулём
• Щит освещения и силовой сети в неотапливаемом ангаре
• Вводной автомат в распределительном пункте торгового центра
• Контроль питания насосной станции с высоким пусковым током

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (1,5–25 мм2) - используйте наконечники при работе с многожильными проводами
• При установке в холодных условиях (ниже –20 C) убедитесь, что щит не подвергается конденсации - применяйте нагреватели или термостаты
• Используйте дополнительные блоки (например, сигнализатор положения) для удалённого контроля состояния автомата
• При проектировании учтите глубину монтажа (71 мм) - выбирайте щиты с достаточным внутренним объёмом
• Для защиты от утечек тока обязательно сочетайте ВА47-29-4D16-УХЛ3 с УЗО - он не является дифавтоматом
• Проверяйте маркировку на корпусе перед установкой: убедитесь, что указаны правильные параметры (16 А, D, 4P)
