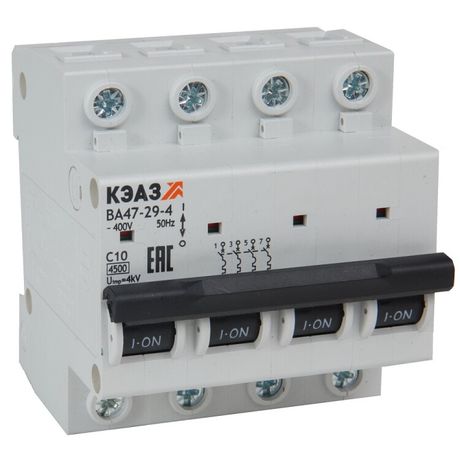

Выключатель автоматический четырехполюсный ВА47-29-4D8-УХЛ3 (4,5кА)| 318359 | КЭАЗ

Автоматический выключатель ВА47-29-4D8-УХЛ3 от КЭАЗ - четырёхполюсный устройство для защиты цепей переменного тока от перегрузок и коротких замыканий. Подходит для установки на DIN-рейку в распределительных щитах, особенно там, где важна надёжность при ограниченном бюджете.

Назначение и область применения

Выключатель ВА47-29-4D8-УХЛ3 предназначен для защиты электрических цепей с номинальным током до 8 А. Он срабатывает при превышении допустимой нагрузки (перегрузка) или при аварийном токе короткого замыкания. Устройство применяется в распределительных щитах жилых, офисных и промышленных объектов, где требуется одновременная коммутация трёх фаз и нулевого провода. Особенно эффективен в сетях с высокими пусковыми токами - например, у двигателей, насосов, компрессоров.

Технические характеристики

• Номинальный ток: 8 А
• Номинальное напряжение: 400 В AC
• Количество полюсов: 4 (три фазы + нейтраль)
• Номинальная отключающая способность: 4,5 кА
• Характеристика срабатывания: D - подходит для нагрузок с высокими пусковыми токами (например, двигатели)
• Сечение подключаемых проводов: 1,5–25 мм2
• Номинальное импульсное напряжение: 4 кВ
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижающее тепловые повреждения
• Степень защиты IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Количество модулей DIN: 4
• Глубина монтажа: 71 мм
• Рабочая температура: от –60 C до +40 C
• Частота: 50 Гц
• Категория перенапряжения: IV - рассчитан на использование в местах с высоким уровнем переходных процессов (например, на входе в здание)
• Степень загрязнения: 2 - допустимо наличие неметаллической пыли и временной проводящей влаги
• С коммутируемым нейтральным проводником: да - ноль также отключается при срабатывании

Совместимость и монтаж

Выключатель ВА47-29-4D8-УХЛ3 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется свободное место глубиной 71 мм внутри шкафа. Устройство занимает четыре модуля (4×17,5 мм = 70 мм), что соответствует типовой плотности сборки. Все контакты расположены сверху и снизу - провода подключаются с двух сторон. Наличие коммутируемого нейтраля требует соблюдения правильной последовательности подключения: фазы и ноль должны быть подведены согласно схеме, указанной на корпусе. Установка возможна в любых щитах, совместимых с продукцией КЭАЗ серии Бюджетный модуль.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC/EN 60898-1 и IEC/EN 60947-2. Класс токоограничения 3 обеспечивает быстрое гашение дуги при коротком замыкании, снижая риск возгорания. Категория перенапряжения IV позволяет использовать устройство на вводе в здание, даже при наличии скачков напряжения от внешних факторов (молнии, переключения в сети). Применение в условиях степени загрязнения 2 и рабочих температур до –60 C делает его подходящим для холодных регионов и неотапливаемых помещений.

Преимущества

• Коммутируемый нейтральный проводник - безопаснее при обслуживании, исключает потенциал на ноле после отключения
• Характеристика D - устойчив к кратковременным пусковым токам, не ложные срабатывания у двигателей
• Высокая отключающая способность (4,5 кА) - надёжно работает даже при серьёзных КЗ
• Широкий диапазон температур - можно применять в неотапливаемых помещениях, на улице (в закрытых щитах)
• Цена ниже аналогов - оптимальный выбор для проектов с жестким бюджетом

Ограничения применения

• Не предназначен для работы во влажных или запылённых средах без дополнительной защиты - степень IP20 не защищает от брызг и пыли
• Не рекомендован для постоянной работы при температурах выше +40 C - возможны перегрев и снижение срока службы
• Не подходит для цепей постоянного тока - только переменный ток 50 Гц
• Не имеет функции дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО
• Не следует использовать в качестве основного рубильника - он не рассчитан на частые ручные операции включения/выключения

Примеры использования

• Защита трёхфазного электродвигателя мощностью до 3 кВт в промышленном оборудовании
• Распределительный щит на производстве с несколькими станками и насосами
• Щитовая в неотапливаемом ангаре или на крыше здания
• Вводной автомат в маломощных промышленных объектах с бюджетными решениями
• Объекты с высокой вероятностью пусковых токов: конвейеры, воздушные завесы, компрессоры

Практические советы

• Перед монтажом проверьте соответствие сечения проводов: минимальное - 1,5 мм2, максимальное - 25 мм2. Большие провода не войдут в клеммы.
• Используйте этот автомат только в паре с УЗО, если требуется защита от утечек тока - сам по себе он не реагирует на токи утечки.
• При установке в щите с другими автоматами КЭАЗ - все устройства одной серии имеют одинаковый шаг и крепление, что упрощает сборку.
• Не забудьте про необходимую глубину - 71 мм. Убедитесь, что задняя стенка щита не препятствует установке.
• Для условий с экстремально низкими температурами (ниже –40 C) проверьте работоспособность перед вводом в эксплуатацию - механика может стать менее отзывчивой.
• При необходимости можно дополнительно оснастить аппарат вспомогательными контактами или блокировками - возможность есть, но они не входят в базовую комплектацию.
