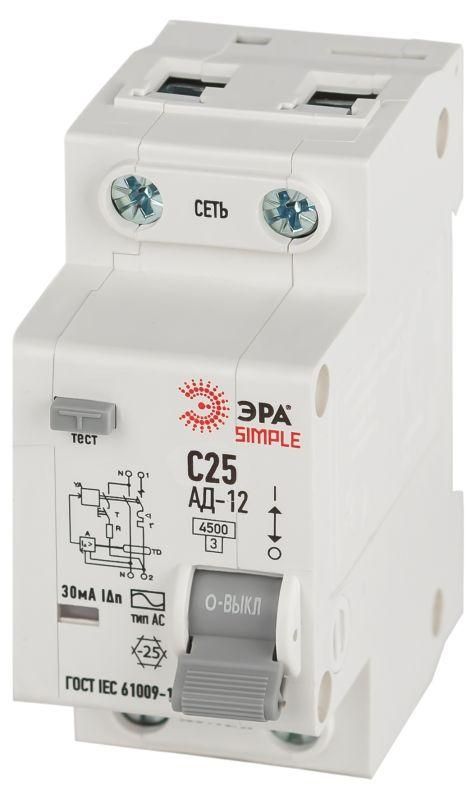

Выключатель автоматический дифференциального тока 1P+N C 25А 30мА тип АС АВДТ 4.5кА SIMPLE D12E2C25AC30 АД-12 электронное Эра Б0058922

Автоматический выключатель дифференциального тока ЭРА б0058922 обеспечивает защиту от поражения электрическим током, перегрузок и коротких замыканий в однофазных сетях 230 В. Устройство сочетает функции дифференциальной защиты (30 мА) и автоматического выключателя типа C, что делает его надёжным решением для бытовых и промышленных групповых линий.

Назначение и область применения

ЭРА б0058922 предназначен для защиты людей от поражения электрическим током при утечках через повреждённую изоляцию, а также для предотвращения пожаров, вызванных токами утечки на землю. Одновременно защищает цепь от перегрузок и коротких замыканий.

• Подходит для защиты розеточных групп, особенно наружных и в сырых помещениях (гаражи, подвалы).
• Идеально для осветительных и силовых линий в жилых домах, офисах, производственных объектах.
• Не применяется в цепях с постоянным током или импульсными нагрузками - только переменный ток 50 Гц.

Технические характеристики

• Номинальный ток: 25 А - выдерживает длительную нагрузку до этого значения, срабатывает при превышении.
• Ток утечки: 30 мА - чувствителен к малым утечкам, достаточен для защиты жизни человека.
• Тип срабатывания: AC - реагирует только на синусоидальные переменные токи утечки (стандарт для бытовой сети).
• Отключающая способность: 4,5 кА - способен безопасно отключить цепь даже при крупном КЗ.
• Характеристика расцепления: C - подходит для нагрузок с пусковыми токами (например, двигатели, люминесцентные лампы).
• Напряжение: 230 В переменного тока - совместим с европейской/российскими сетями.
• Полюса: 1+N - отключает фазу и ноль одновременно, исключает опасность сохранения потенциала на нулевом проводе.
• Сечение провода: 1–25 мм2 - позволяет подключать медные провода любого распространённого сечения.
• Степень защиты IP20: защищён от доступа пальцев и твёрдых предметов, но не от воды - устанавливается внутри щитов.
• Рабочая температура: от –25C до +50C - работает в большинстве условий, включая неотапливаемые помещения.
• Ширина: 2 модуля - занимает стандартное место в DIN-рейке.
• Глубина монтажа: 72,9 мм - требует достаточно глубокого места в щите для свободного монтажа.
• Класс токоограничения 3: быстро ограничивает ток КЗ, снижает тепловую нагрузку на проводку.
• Категория перенапряжения III: рассчитан на использование в распределительных устройствах, где возможны скачки напряжения.

Совместимость и монтаж

ЭРА б0058922 монтируется на DIN-рейку в электрическом щите. Монтаж заподлицо означает, что устройство полностью помещается внутрь корпуса щита - внешняя часть не выступает. Подключение осуществляется к верхним и нижним клеммам: фаза и ноль - строго согласно маркировке. Нельзя менять местами вход и выход. Для правильной работы требуется соблюдение полярности: ноль обязательно проходит через аппарат.

• Убедитесь, что в щите есть минимум 73 мм свободной глубины.
• Провода должны быть зачищены на 8–10 мм, затянуты моментом 0,5–0,7 Нм - недостаточно плотное соединение вызывает нагрев.
• Проверьте соответствие сечения провода: более 25 мм2 - не допускается; менее 1 мм2 - риск плохого контакта.

Безопасность и стандарты

ЭРА б0058922 соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1 - международным нормам для выключателей дифференциального тока. Применяет электронную схему срабатывания, обеспечивающую точность и отказоустойчивость. Отличается высокой надёжностью при частых срабатываниях, не требует обслуживания.

Преимущества

• Объединяет две функции - дифзащиту и автомат - экономит место в щите.
• Отключение нуля исключает опасность “живого” нуля после срабатывания.
• Класс токоограничения 3 снижает риск возгорания при КЗ.
• Электронная система срабатывания - быстрее и точнее механических аналогов.
• Работает при низких температурах - подходит для холодных помещений.

Ограничения применения

• Не подходит для цепей с постоянным током, импульсными нагрузками (например, светодиодные драйверы с PFC) или частотными преобразователями - только синусоидальный переменный ток.
• IP20 не защищает от влаги - нельзя устанавливать вне закрытых щитов, в сырых условиях без дополнительной герметизации.
• Не рекомендуется использовать вместо УЗО+автомат в цепях с высоким уровнем помех (промышленные частотники, мощные инверторы) - возможны ложные срабатывания.
• Не предназначен для защиты оборудования - только для защиты людей и предотвращения пожара.

Примеры использования

• Защита группы розеток на кухне или в ванной комнате.
• Линия питания розеток во дворе, гараже или на террасе.
• Освещение подвальных помещений, чердачных этажей.
• Групповая защита для системы отопления (насосы, контроллеры).

Практические советы

• Проверяйте работоспособность кнопкой «Тест» ежемесячно - это гарантирует исправность дифзащиты.
• Не используйте этот выключатель в качестве основного рубильника - он не рассчитан на частые ручные включения/выключения.
• Если в щите много устройств, следите за тем, чтобы ЭРА б0058922 не перегревался - обеспечьте воздушный зазор вокруг него.
• При замене старого автомата - проверьте, что новый имеет ту же ширину (2 модуля) и подходящую глубину.
• Для систем с несколькими УЗО - выбирайте селективные модели, если требуется координация отключения - здесь она отсутствует.
