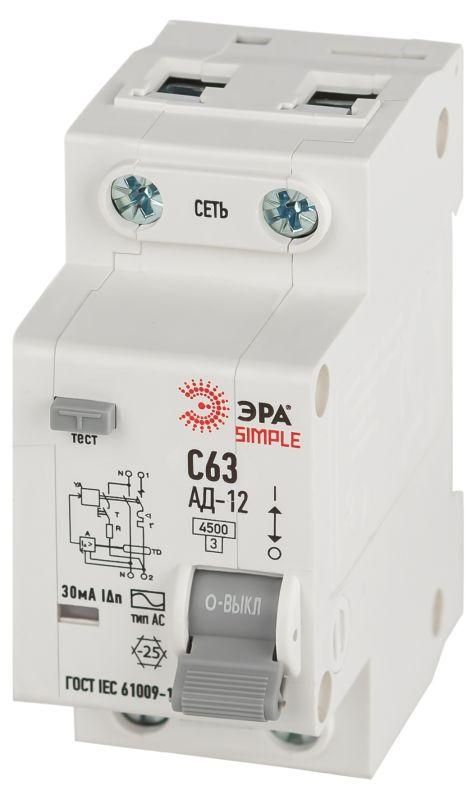

Выключатель автоматический дифференциального тока 1P+N C 63А 30мА тип АС АВДТ 4.5кА SIMPLE D12E2C63AC30 АД-12 электронное Эра Б0058926

Автоматический выключатель дифференциального тока ЭРА AД-12 с артикулом D12E2C63AC30 обеспечивает защиту от поражения электрическим током, утечек и перегрузок в однофазных сетях. Устройство сочетает функции дифференциальной защиты и автоматического выключателя в одном корпусе, что делает его компактным решением для бытовых и промышленных объектов.

Назначение и область применения

Выключатель автоматический дифференциальный тока ЭРА AД-12 предназначен для защиты людей от поражения электрическим током при утечках через поврежденную изоляцию. Также он предотвращает возгорания, вызванные токами утечки, и защищает цепи от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых домов, гаражей, подвалов, наружных розеточных групп и других мест, где требуется повышенная безопасность.

Технические характеристики

• Номинальный ток: 63 А - позволяет подключать нагрузки до 14 кВт при 230 В
• Дифференциальный ток срабатывания: 30 мА - чувствителен к малым утечкам, обеспечивающим защиту жизни человека
• Номинальная отключающая способность: 4,5 кА - способен отключить цепь при высоких токах КЗ
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок (электродвигатели, освещение, розетки)
• Количество полюсов: 2P+N - отключает фазу и ноль одновременно
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандарт для большинства бытовых устройств)
• Напряжение: 230 В - для однофазных сетей 220–240 В
• Частота: 50 Гц - совместим с российскими и европейскими сетями
• Ширина: 2 модуля (36 мм) - занимает минимум места в щите
• Глубина монтажа: 72,9 мм - требует достаточного пространства в коробке
• Степень защиты IP20 - защищен от прикосновений пальцев, но не от воды и пыли; подходит только для внутренней установки
• Рабочая температура: от –25C до +50C - работает в холодных и жарких помещениях
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижающее тепловую нагрузку
• Категория перенапряжения: III - рассчитан на использование в распределительных устройствах
• Степень загрязнения: 2 - допустимо применение в условиях умеренной запыленности

Совместимость и монтаж

Устройство монтируется на DIN-рейку в распределительном щите. Подходит для скрытого монтажа - устанавливается в стеновые коробки глубиной не менее 73 мм. Присоединение проводов осуществляется зажимами, поддерживающими сечение от 1 до 25 мм2. Выключатель автоматический дифференциальный тока ЭРА AД-12 имеет коммутируемый нейтральный проводник - ноль также отключается при срабатывании, что соответствует требованиям безопасности. Монтаж возможен как в новых, так и в реконструируемых системах.

Безопасность и стандарты

Изделие соответствует международному стандарту IEC/EN 61009-1 для автоматических выключателей дифференциального тока. Отключение происходит без задержки - реакция на утечку 30 мА происходит менее чем за 40 миллисекунд, что гарантирует защиту от летальных ударов током. Класс токоограничения 3 и категория перенапряжения III обеспечивают надежность даже при импульсных скачках напряжения.

Преимущества

• Объединяет функции УЗО и автомата - экономит место в щите
• Отключение нулевого провода исключает опасность остаточного потенциала
• Высокая отключающая способность (4,5 кА) - подходит для участков с высокой вероятностью КЗ
• Работает при широком диапазоне температур - годится для неотапливаемых помещений
• Простая индикация срабатывания - видно, когда произошло отключение

Ограничения применения

• Не подходит для цепей с постоянным током утечки - не реагирует на пульсирующий DC (например, от светодиодных драйверов или ИБП)
• IP20 - нельзя использовать во влажных или открытых помещениях (баня, уличные розетки без бокса)
• Только для переменного тока - не применяется в системах с выпрямителями без дополнительной защиты
• Не рекомендуется для защиты одного мощного оборудования (например, электрокотла) - лучше использовать отдельный УЗО+автомат

Примеры использования

• Защита группы розеток на кухне или в ванной комнате
• Линии питания розеток в гараже или подвале
• Освещение и розетки в неотапливаемых помещениях (чердачные этажи, кладовые)
• Групповая защита нескольких потребителей в частном доме

Практические советы

• Проверьте глубину монтажной коробки - она должна быть не меньше 73 мм, чтобы выключатель автоматический дифференциальный тока ЭРА AД-12 свободно поместился
• При подключении соблюдайте полярность: L - фаза, N - ноль, не меняйте местами
• После монтажа обязательно проверьте работу кнопкой «Т» - тестирование должно вызывать отключение
• Не используйте этот аппарат там, где есть оборудование с высоким уровнем естественных утечек (частотные преобразователи, LED-драйверы) - выбирайте тип А или B
• Для защиты всего дома можно комбинировать несколько таких устройств по группам - это повысит точность локализации неисправности
