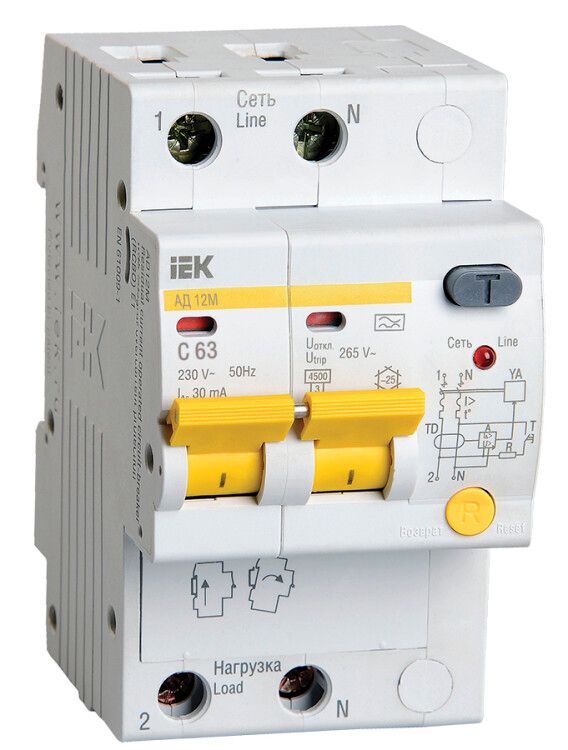

Выключатель автоматический дифференциального тока 2п C 63А 30мА тип A 4.5кА АД-12М KARAT IEK MAD12-2-063-C-030

Автоматический выключатель дифференциального тока АД-12М от IEK (ИЭК) сочетает защиту от утечек тока, перегрузок и коротких замыканий в одном устройстве. Подходит для установки на DIN-рейку в промышленных распределительных щитах, обеспечивает безопасность персонала и оборудование при работе в условиях повышенной влажности и колебаний напряжения.

Назначение и область применения

АД-12М предназначен для защиты людей от поражения электрическим током при случайном контакте с токоведущими частями, а также для предотвращения пожаров, вызванных утечками через поврежденную изоляцию. Устройство защищает цепи от перегрузок и коротких замыканий. Применяется в промышленных объектах: на станках, конвейерах, в системах освещения и управления, где требуется надежная защита с высокой отключающей способностью.

Технические характеристики

• Тип устройства: автоматический выключатель дифференциального тока (АД-12М)
• Количество полюсов: 2
• Номинальный ток: 63 А
• Дифференциальный ток срабатывания: 30 мА — чувствителен к переменному и импульсному току утечки типа A
• Номинальная отключающая способность: 4,5 кА — способен отключить аварию даже при значительном КЗ
• Характеристика срабатывания по сверхтокам: C — оптимизирована для нагрузок с пусковыми токами (электродвигатели, трансформаторы)
• Номинальное напряжение: 230 В, частота: 50 Гц
• Ширина по модулям: 3 М (стандартная для DIN-рейки)
• Глубина монтажа: 72,5 мм — требует достаточного места внутри шита
• Максимальное сечение кабеля: 35 мм² — поддерживает жесткие и гибкие провода
• Степень защиты: IP20 — защищен от прикосновений, но не от пыли и воды; применяется только во внутренних помещениях
• Исполнение: стационарное, монтаж на DIN-рейку
• Климатическое исполнение: УХЛ4 — работает при температуре от −40°C до +40°C, допустима повышенная влажность
• Срок службы: 15 лет
• Поддерживает работу при снижении напряжения до 50 В

Совместимость и монтаж

АД-12М совместим со всеми стандартными DIN-рейками шириной 35 мм. Для монтажа достаточно защелкнуть устройство на рейке — фиксация механическая, без дополнительных креплений. Нейтральный проводник подключается отдельным зажимом, что позволяет использовать устройство в однофазных сетях с заземлением. Оба полюса имеют возможность двойного подключения: можно подсоединить как одну жилу большего сечения (до 35 мм²), так и две жилы меньшего сечения — удобно при организации групповой разводки.

Безопасность и стандарты

АД-12М соответствует требованиям ГОСТ Р 51326.1, ГОСТ Р 51326.2.1 и ТУ 3422-033-18461115-2010. Соответствие нормам гарантирует точность срабатывания при утечке 30 мА — уровень, рекомендованный для защиты человека. Индикация срабатывания по дифференциальному току позволяет быстро диагностировать причину отключения. Светодиод показывает состояние включения — видно даже в затемненных щитах.

Преимущества

• Объединяет функции УЗО и автомата — экономит место в щите и упрощает проектирование
• Защита от сверхтоков реализована в обоих полюсах — исключает риск выхода из строя одного полюса
• Работоспособность при падении напряжения до 50 В — важное преимущество для сетей с нестабильным питанием
• Поддержка двойного подключения — ускоряет сборку и снижает количество соединителей
• Светодиодная индикация включения — наглядное управление и контроль состояния

Ограничения применения

• Не предназначено для открытых площадок или помещений с высокой запыленностью/влажностью — степень защиты IP20 не обеспечивает защиту от внешней среды
• Не подходит для трехфазных сетей — только двухполюсное исполнение
• Не используется в цепях постоянного тока — рассчитан только на 50 Гц переменный ток
• Требует наличия заземления для эффективной работы — без него дифференциальная защита не будет активна

Примеры использования

• Щитовая на производственной линии — защита группы станков с двигателями
• Распределительный щит цехового освещения — предотвращение пожара при пробое изоляции
• Щит управления насосной станцией — защита от утечек в условиях повышенной влажности
• Электроустановки в холодильных камерах — благодаря климатическому исполнению УХЛ4

Практические советы

• При выборе АД-12М проверьте глубину щита — 72,5 мм требуют минимум 80–90 мм свободного пространства с учетом кабельного ввода
• Для многокабельных подключений используйте ответвительные шины — это уменьшит нагрузку на зажимы и повысит надежность
• Перед первым включением протестируйте кнопку “Т” — она имитирует утечку и проверяет работоспособность механизма
• Не устанавливайте рядом с источниками тепла — перегрев снижает срок службы и может вызвать ложные срабатывания
• При использовании в цепях с частотными преобразователями или ИБП — убедитесь, что они не генерируют импульсные помехи выше класса A — иначе возможны ложные отключения
