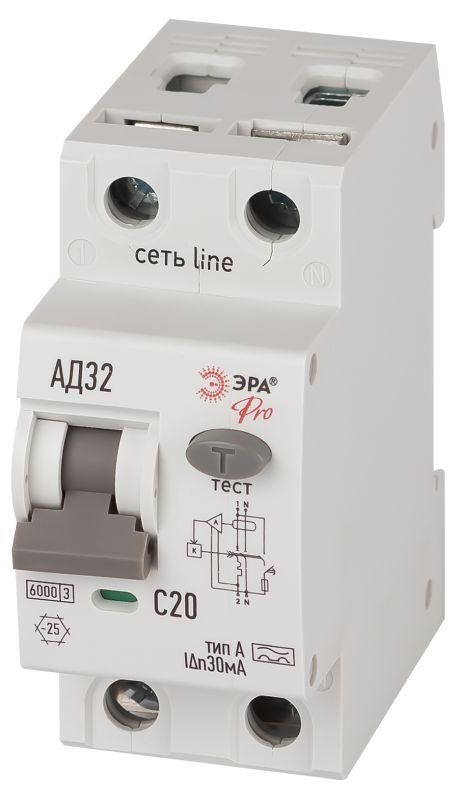

Выключатель автоматический дифференциального тока 2п (1P+N) C 20А 30мА тип A 6кА АД-32 электрон. PRO D326E2C20A30 Эра Б0059196

Автоматический выключатель дифференциального тока ЭРА PRO D326E2C20A30 обеспечивает защиту человека от поражения электрическим током и предотвращает возгорание из-за утечек тока. Этот прибор сочетает функции УЗО и автомата - он реагирует на токи утечки, перегрузки и короткие замыкания. Подходит для установки в жилых, бытовых и промышленных распределительных щитках.

Назначение и область применения

ЭРА PRO D326E2C20A30 предназначен для защиты групповых линий, особенно там, где есть риск утечки тока через поврежденную изоляцию или контакт человека с токоведущими частями. Применяется в:

• распределительных щитках квартир и домов;
• розеточных цепях наружной установки;
• группах питания розеток и освещения в подвалах, гаражах, мастерских;
• промышленных объектах с использованием оборудования на базе импульсных блоков питания.

Идеально подходит для мест, где используются современные устройства - компьютеры, светодиодные светильники, зарядные станции, инверторы и другая электроника, генерирующая импульсные токи утечки.

Технические характеристики

• Номинальный ток: 20 А - выдерживает нагрузку до 4,6 кВт при 230 В.
• Дифференциальный ток: 30 мА - чувствителен к малым утечкам, безопасен для людей.
• Тип защиты: Type A - реагирует на переменный ток утечки и импульсный постоянный ток (например, от выпрямителей в БП).
• Номинальная отключающая способность: 6 кА - способен отключить цепь даже при крупном КЗ.
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок (электродвигатели, освещение, розетки).
• Количество полюсов: 1+N - отключает фазу и ноль одновременно, исключая опасный потенциал на нулевом проводе.
• Номинальное напряжение: 230 В AC / 50 Гц - совместим с сетью России и стран СНГ.
• Номинальное напряжение изоляции: 500 В - повышенная изоляция для надежности.
• Степень защиты IP20: защищен от контакта с пальцами, но не от воды и пыли - используется внутри щитков.
• Монтаж: 2 модуля, глубина 72 мм - требует места в щите, соответствует стандартным DIN-рейкам.
• Рабочая температура: от -25C до +50C - работает в холодных и жарких помещениях.
• Сечение провода: 1–25 мм2 - подходит для медных проводов всех распространённых сечений.
• Класс токоограничения: 3 - снижает энергию КЗ, защищая оборудование и проводку.
• Категория перенапряжения: III - рассчитан на использование в распределительных системах II уровня.

Совместимость и монтаж

ЭРА PRO D326E2C20A30 монтируется на DIN-рейку в электрическом щите. Для установки требуется место шириной 2 модуля (36 мм) и глубиной минимум 72 мм. Монтаж скрытый - устройство предназначено для внутренней установки в закрытые щитки, не для открытого монтажа на стене. Обязательно соблюдайте полярность: вход фазы и нуля должны быть подключены к верхним клеммам, выход - к нижним. Ноль обязательно коммутируется - это гарантирует полное отключение цепи при срабатывании.

Не используйте провода меньше 1 мм2 и больше 25 мм2 - это нарушит контакт и может вызвать нагрев. Для многожильных проводов примените наконечники.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Класс токоограничения 3 и категория перенапряжения III обеспечивают соответствие нормам для распределительных щитов в зонах с высоким уровнем перенапряжений. Защита типа A соответствует международному стандарту IEC 60755 для работы с современной электроникой. Отключение происходит без задержки - это важно для своевременной защиты жизни.

Преимущества

• Электронный тип - более точная и быстрая реакция на токи утечки по сравнению с электромеханическими аналогами.
• Защита типа A - единственная подходящая для современных устройств с импульсными источниками питания.
• Коммутируемый ноль - исключает опасность сохранения напряжения на нулевой шине после срабатывания.
• Высокая отключающая способность (6 кА) - надежно справляется с аварийными режимами в городской сети.
• Совместим с большинством стандартных щитов - легко заменяет старые УЗО и автоматы.

Ограничения применения

• Не предназначен для установки вне помещений - степень защиты IP20 не защищает от влаги и пыли.
• Не рекомендуется для цепей с постоянным током - работает только с переменным током 50 Гц.
• Не подходит для защиты одного мощного потребителя (например, бойлера 8 кВт) - лучше использовать отдельный автомат с УЗО 30 мА.
• Не следует использовать в цепях с высоким уровнем помех (частотные преобразователи, сварочные аппараты) - возможны ложные срабатывания.

Примеры использования

• Защита группы розеток на кухне - где работают микроволновка, кофемашина, блендер.
• Щиток в гараже - для защиты розеток, света и зарядного устройства автомобиля.
• Лестничный этаж - группа розеток и освещения в подъезде с возможностью утечки через сырые стены.
• Производственный участок - питание станков с ЧПУ, которые имеют импульсные блоки питания.

Практические советы

• Обязательно проверяйте целостность изоляции перед подключением - даже идеальное УЗО не спасёт при пробое на корпус.
• Проверяйте работу кнопкой “Т” ежемесячно - это гарантирует исправность механизма.
• При замене старого УЗО убедитесь, что новый имеет такой же тип (A), номинальный ток (20 А) и дифференциальный ток (30 мА).
• Не соединяйте несколько УЗО последовательно - это может привести к некорректной работе.
• Выбирайте ЭРА PRO D326E2C20A30 вместо обычного УЗО+автомата - экономится место в щите и повышается надёжность.
