Выключатель автоматический дифференциального тока с защитой от сверхтоков OptiDin VD63-22C20-A-УХЛ4 2п 20А C 30мА тип A | 103454 КЭАЗ

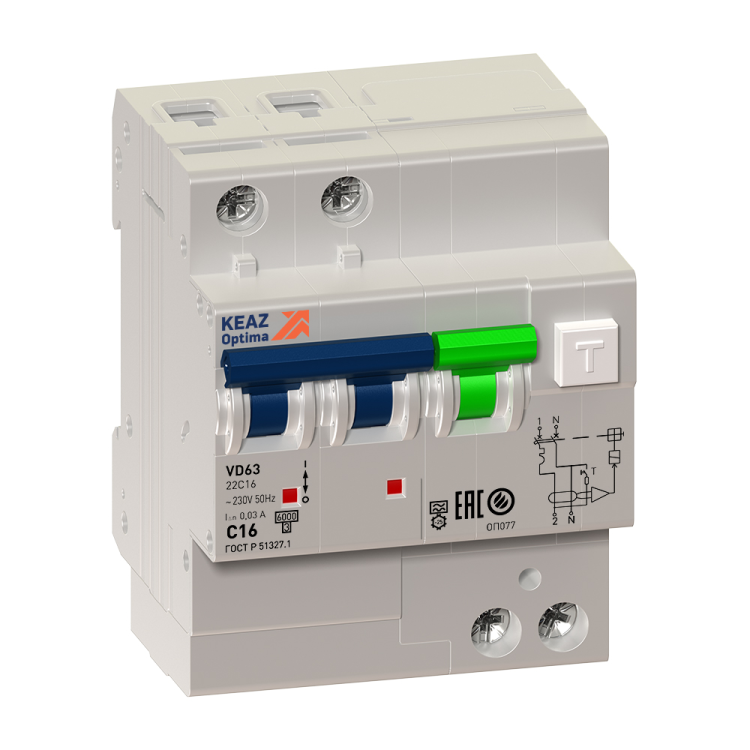

Автоматический выключатель дифференциального тока OptiDin VD63 от КЭАЗ сочетает защиту от утечек тока и перегрузок в одном устройстве. Он предназначен для установки в распределительных щитах жилых, коммерческих и промышленных объектов, обеспечивая безопасность людей и оборудования. Модель с номиналом 20 А, чувствительностью 30 мА и типом A подходит для современных нагрузок с импульсным током, таких как ИБП, частотные преобразователи и LED-освещение.

Назначение и область применения

OptiDin VD63 — это дифференциальный автомат, который одновременно защищает от:

• поражения электрическим током (при утечке ≥30 мА);
• коротких замыканий и перегрузок (по характеристике C);
• возгораний, вызванных утечками тока на землю.

Применяется в щитах квартир, офисов, магазинов, производственных цехов и других помещений с повышенной требовательностью к безопасности. Особенно эффективен там, где используются устройства с выпрямителем — компьютеры, ИБП, светодиодные светильники, инверторы.

Технические характеристики

• Номинальный ток: 20 А — выдерживает постоянную нагрузку до этого значения без отключения;
• Ток утечки: 30 мА — срабатывает при утечке выше этой величины, что соответствует требованиям для защиты людей;
• Тип утечки: A — реагирует на переменный ток и импульсный постоянный (например, от современной бытовой техники);
• Количество полюсов: 2 — защищает фазу и ноль одновременно; наличие нейтрального проводника обязательно;
• Отключающая способность: 6 кА — способен отключить цепь даже при крупном КЗ;
• Характеристика срабатывания: C — подходит для нагрузок со средним пусковым током (электродвигатели, освещение, насосы);
• Номинальное напряжение: 230 В — рассчитан на однофазную сеть 220–240 В;
• Номинальное импульсное напряжение: 4 кВ — устойчив к кратковременным скачкам напряжения;
• Класс токоограничения: 3 — быстро ограничивает ток КЗ, снижая тепловую нагрузку на провода;
• Максимальное сечение кабеля: 25 мм² — позволяет подключать мощные линии;
• Ширина по модулям: 4M — занимает 4 стандартных места на DIN-рейке;
• Глубина монтажа: 5,5 мм — компактный профиль, удобен для плотного расположения в щите;
• Рабочий диапазон температур: -40…+55 °C — работает в холодных и жарких условиях;
• Степень защиты: IP20 — защищён от прикосновения пальцев, но не от воды и пыли — устанавливается внутри закрытого щита;
• Частота: 50 Гц — для сетей России и стран СНГ;
• Климатическое исполнение: УХЛ4 — предназначено для умеренного и холодного климата, допускает работу в неотапливаемых помещениях;
• Степень загрязнения: 2 — подходит для помещений с нормальным уровнем запылённости (не для сырых или пыльных цехов).

Совместимость и монтаж

OptiDin VD63 монтируется на стандартную DIN-рейку шириной 35 мм. Подключение осуществляется через верхние и нижние зажимы. Для надёжного контакта используйте кабели сечением до 25 мм². Обязательно соблюдайте полярность: вход — сверху, выход — снизу. Нейтральный проводник должен быть подключен строго к выводу N. Установка возможна в любом положении — горизонтально или вертикально. Не рекомендуется монтировать рядом с источниками сильного тепла или вибраций.

Безопасность и стандарты

OptiDin VD63 соответствует требованиям ГОСТ Р 51327.1-2010 и техническим условиям ТУ3422-046-05758109-2008. Соответствие этим нормам гарантирует сертифицированную защиту от поражения током и соответствие европейским стандартам IEC/EN 61009. Продукт прошёл проверки на долговечность, термическую стойкость и механическую прочность.

Преимущества

• Объединяет функции УЗО и автомата — экономит место в щите и упрощает схему;
• Тип A — единственная подходящая защита для современной техники с импульсными нагрузками;
• Класс 3 токоограничения — минимизирует риск повреждения кабелей при КЗ;
• Компактная глубина (5,5 мм) — позволяет размещать больше аппаратов в ограниченном пространстве;
• УХЛ4 — надёжная работа в неотапливаемых щитовых, на балконах, в подвале;
• Фирменная система тестирования кнопкой “T” — возможность ежемесячной проверки работоспособности.

Ограничения применения

• Не применяется в трёхфазных системах — только для однофазных цепей 230 В;
• IP20 не допускает установку во влажных местах (ванная, баня, улица) — требуется внешняя защита щита;
• Не подходит для нагрузок с высокими пусковыми токами (>5×Iн) — для них лучше выбрать тип D;
• Не используется в сетях с частотой отличной от 50 Гц;
• Не совместим с системами TN-C — необходима схема TN-S или TT с отдельным PE-проводом.

Примеры использования

• Защита группы розеток в офисе с компьютерами, принтерами и зарядными устройствами;
• Щиток на этаже многоквартирного дома — отдельный автомат на кухню и ванную;
• Цех с CNC-станками и ИБП — предотвращает сбои и возгорание при утечке;
• Торговый зал с LED-подсветкой и точечными светильниками;
• Подвал с насосом и освещением — благодаря UHL4 можно использовать даже при минусовой температуре.

Практические советы

• Перед установкой проверьте, есть ли в вашей сети отдельный PE-провод — OptiDin VD63 требует системы TN-S или TT;
• Не подключайте ноль от другого автомата — это нарушит работу дифзащиты;
• Проверяйте кнопку “T” хотя бы раз в месяц — она имитирует утечку и показывает, жив ли прибор;
• При замене старого УЗО — выбирайте OptiDin VD63 как прямой аналог, если ранее был тип A и 30 мА;
• Если в щите мало места — этот автомат идеален: 4 модуля + малая глубина = оптимальная компактность.
