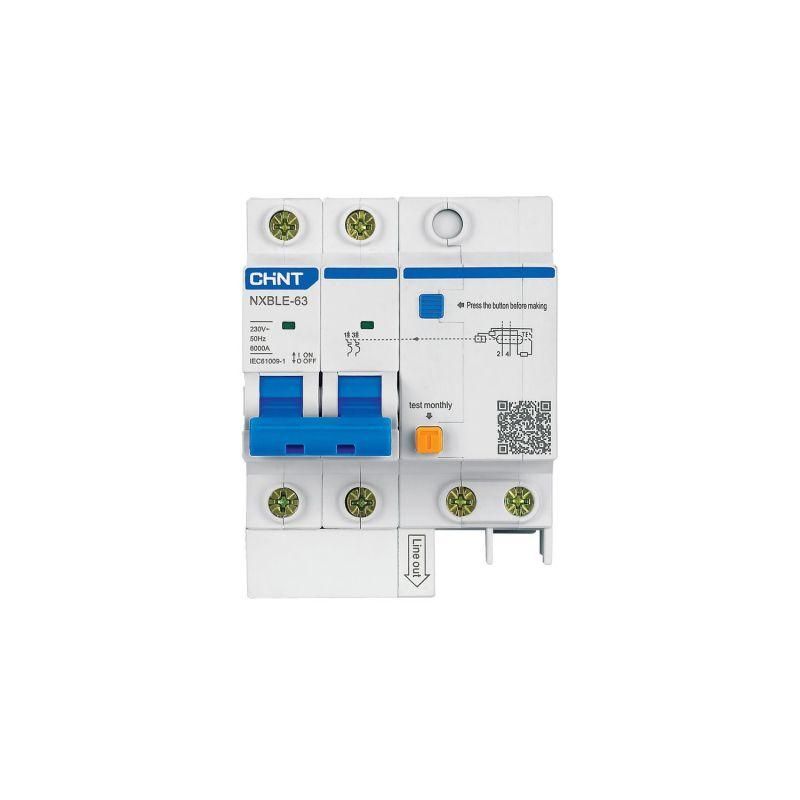

Выключатель автоматический дифференциального тока NXBLE-63 2P C25 30mA тип AC 6kA (R) | 819979 CHINT

Автоматический выключатель дифференциального тока NXBLE-63 (R) с номинальным током 25 А и чувствительностью 30 мА обеспечивает защиту от утечек тока, перегрузок и коротких замыканий в однофазных сетях. Этот аппарат серии NXBLE-63 от бренда CHINT подходит для установки в жилых, коммерческих и промышленных объектах, где важна безопасность людей и оборудования.

Назначение и область применения

Выключатель NXBLE-63 (R) предназначен для защиты человека от поражения электрическим током при косвенном прикосновении, а также предотвращения возгораний, вызванных утечками тока. Он сочетает функции обычного автомата и УЗО - отключает цепь при превышении тока свыше 25 А, при коротком замыкании и при утечке более 30 мА. Применяется в бытовых щитах, на этажных распределительных щитах, в офисах, мастерских и на участках с повышенной влажностью (например, кухни, ванные комнаты, подвалы).

Технические характеристики

• Номинальный ток: 25 А
• Номинальный ток утечки: 30 мА (0,03 А) - срабатывает при утечке выше этого значения
• Тип дифференциального тока: AC - реагирует на переменный ток утечки (подходит для большинства бытовых приборов)
• Количество полюсов: 2P - защищает фазу и ноль одновременно
• Отключающая способность: 6 кА - выдерживает ток КЗ до 6000 А
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок (освещение, розетки, малые двигатели)
• Номинальное напряжение: 230 В (работает в сети 220–240 В)
• Напряжение изоляции: 500 В
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к скачкам напряжения
• Частота: 50/60 Гц - совместим с сетями России и Европы
• Степень защиты: IP20 - защищен от прикосновения пальцами, но не от воды и пыли
• Ширина: 4 модуля (72 мм) - занимает 4 места на DIN-рейке
• Рабочая температура: от -25C до +70C - подходит для холодных и жарких помещений
• Отключение незащищенной нейтрали: да - при срабатывании отключается и нулевой провод

Совместимость и монтаж

Устройство NXBLE-63 (R) монтируется на стандартную DIN-рейку шириной 35 мм. Подключение нагрузки осуществляется снизу - входные клеммы находятся сверху, выходные - снизу. Это соответствует правилам сборки современных щитов. Для подключения используйте провода сечением 0,5–25 мм2. Обязательно соблюдайте полярность: L - фаза, N - ноль. Нельзя использовать этот аппарат в цепях постоянного тока или с высоким содержанием постоянной составляющей утечки (например, в цепях с выпрямителями или ИБП).

Безопасность и стандарты

NXBLE-63 (R) соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1. Конструкция выполнена с использованием электронного дифференциального модуля, что гарантирует надежное срабатывание даже при слабых утечках. Отключение нейтрали повышает безопасность - исключает риск сохранения потенциала на оборудовании после срабатывания. Степень защиты IP20 позволяет применять устройство только внутри закрытых щитов, недоступных для доступа посторонних лиц.

Преимущества

• Отключение нуля при срабатывании - снижает риск поражения током при ремонте
• Индикация положения контактов через окошко - сразу видно, сработал ли аппарат
• Высокая механическая износостойкость - 20 000 циклов включения/выключения
• Кнопка «Тест» - позволяет ежемесячно проверять исправность без специнструментов
• Совместимость с другими элементами серии NXBLE-63 - можно легко расширить систему защиты

Ограничения применения

• Не применяется в сетях постоянного тока
• Не подходит для цепей с большой долей постоянной составляющей утечки (например, с компьютерными источниками питания, светодиодными драйверами, частотниками)
• IP20 требует установки только во внутренних щитах - нельзя использовать на улице или в сырых местах без дополнительной защиты
• Не имеет встроенной защиты от перенапряжений - рекомендуется дополнять SPD-устройствами
• Не рассчитан на частые включения/отключения - предназначен для редких операций, не является выключателем нагрузки

Примеры использования

• Защита группы розеток в ванной комнате
• Щит на этаже многоквартирного дома - отдельный NXBLE-63 (R) на каждую квартиру
• Оборудование в мастерской: точильные станки, сварочные аппараты, компрессоры
• Освещение и розетки в административных помещениях
• Цепи с мощными бытовыми приборами: стиральные машины, бойлеры, духовые шкафы

Практические советы

• Перед первым запуском обязательно нажмите кнопку «Тест» - если аппарат не отключится, он неисправен
• Проверяйте работу кнопкой «Тест» минимум один раз в месяц
• При установке в щит с несколькими УЗО - выбирайте селективные (S-тип) для верхнего уровня, чтобы избежать ложных отключений
• Убедитесь, что посадочный диаметр клемм соответствует сечению вашего провода - не затягивайте слишком сильно, чтобы не повредить пластик
• Если требуется удалённая сигнализация срабатывания - можно заказать модель с дополнительным контактом AL-X1
• Не заменяйте NXBLE-63 (R) обычным автоматом - потеряете защиту от утечек, что опасно для жизни
