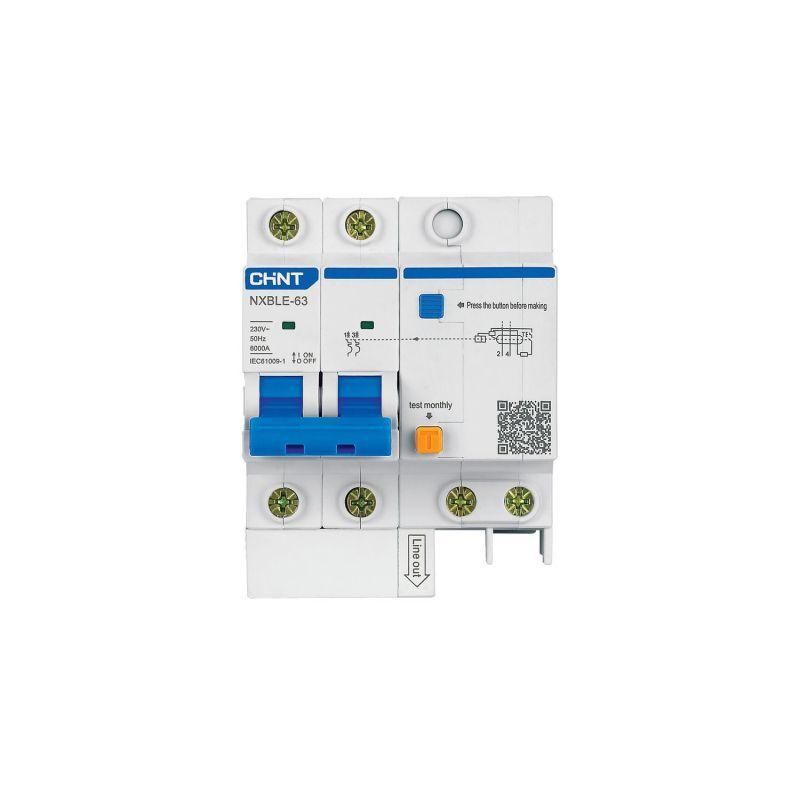

Выключатель автоматический дифференциального тока NXBLE-63 2P C40 30mA тип AC 6kA (R) | 819981 CHINT

Автоматический выключатель дифференциального тока NXBLE-63 (R) с номинальным током 40 А и чувствительностью 30 мА обеспечивает защиту от утечек тока, перегрузок и коротких замыканий в однофазных сетях. Этот аппарат серии NXBLE-63 от бренда CHINT подходит для установки в жилых, коммерческих и промышленных объектах, где важна безопасность людей и оборудования.

Назначение и область применения

Выключатель NXBLE-63 (R) предназначен для защиты человека от поражения электрическим током при косвенном прикосновении, а также предотвращения возгораний, вызванных утечками тока. Он сочетает функции обычного автомата и УЗО - отключает цепь при превышении тока свыше 40 А, при коротком замыкании и при утечке более 30 мА. Применяется в бытовых щитах, на этажных распределительных щитах, в офисах, мастерских и на участках с повышенной влажностью (например, кухни, ванные комнаты, подвалы).

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может проводить без срабатывания;
• Номинальный ток утечки: 30 мА - порог срабатывания при утечке тока через корпус или землю;
• Тип дифференциального тока: AC - реагирует на переменный синусоидальный ток утечки (стандартный для бытовых сетей);
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В;
• Количество полюсов: 2P - защищает фазу и ноль одновременно;
• Отключающая способность: 6 кА - способен безопасно отключить цепь даже при мощном КЗ;
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (освещение, насосы, малые станки);
• Род тока: AC - работает только в сетях переменного тока 50/60 Гц;
• Отключение незащищенной нейтрали: Да - при срабатывании отключаются и фаза, и ноль, исключая опасный потенциал на нулевом проводе;
• Напряжение изоляции: 500 В - гарантирует надёжную изоляцию между токоведущими частями;
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения (молнии, коммутационные помехи);
• Степень защиты: IP20 - защищён от прикосновения пальцами и крупными предметами, но не от пыли и воды;
• Ширина: 4 модуля - занимает 72 мм на DIN-рейке;
• Рабочая температура: от -25C до +70C - допустимо использование в неотапливаемых помещениях;
• Частота: 50/60 Гц - совместим со всеми стандартными сетями.

Совместимость и монтаж

Устройство NXBLE-63 (R) монтируется на стандартную DIN-рейку шириной 35 мм. Подключение нагрузки осуществляется снизу - входные клеммы находятся сверху, выходные - снизу. Это соответствует правилам сборки современных щитов. Для подключения используйте провода сечением до 25 мм2 (медные). Обязательно соблюдайте полярность: L - фаза, N - ноль. Ноль обязательно подключается к клемме, обозначенной буквой N - не допускается его подсоединение к другому полюсу. Выключатель NXBLE-63 (R) совместим с другими аппаратами серии NXBLE-63, что позволяет легко формировать компактные щиты.

Безопасность и стандарты

Выключатель NXBLE-63 (R) соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1. Его электронная система дифференциальной защиты обеспечивает высокую точность срабатывания при утечке. Конструкция имеет механическую износостойкость 20 000 циклов включения-отключения и электрическую - 10 000 циклов, что гарантирует долгий срок службы. Индикатор положения контактов (зелёное окно = включено, красное = отключено) позволяет визуально определить состояние аппарата без тестера.

Преимущества

• Отключение нуля при срабатывании повышает безопасность - исключает риск попадания напряжения на нулевой провод после отключения;
• Высокая отключающая способность (6 кА) делает его подходящим для мест с возможными большими токами КЗ - например, рядом с трансформаторами;
• Характеристика “C” хорошо сочетается с типичными бытовыми и промышленными нагрузками - не даёт ложных срабатываний при запуске двигателей или люминесцентных светильников;
• Компактная 4-модульная конструкция экономит место в щите;
• Наличие кнопки «Тест» позволяет регулярно проверять исправность без специнструментов.

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока 50/60 Гц;
• IP20 не защищает от влаги и пыли - нельзя устанавливать вне помещений или в сырых условиях без дополнительной защиты (короб, шкаф);
• Не рекомендован для нагрузок с очень высоким пусковым током (большие двигатели, сварочные аппараты) - лучше выбрать характеристику D;
• Тип AC не реагирует на постоянные или пульсирующие утечки - не подходит для систем с выпрямителями, ИБП, LED-драйверами с фильтрами;
• Не используется в качестве основного рубильника - предназначен для защиты, а не для частого ручного включения/выключения.

Примеры использования

• Защита группы розеток в ванной комнате - предотвращает удар током при использовании фена или стиральной машины;
• Щит на этаже многоквартирного дома - отвечает за группу кухонных розеток и освещения;
• Цеховой щит с мини-станками - защищает оборудование и персонал от утечек при износе изоляции;
• Объекты с деревянной конструкцией - снижает риск возгорания из-за старой проводки.

Практические советы

• Перед первым включением всегда нажмите кнопку «Тест» - если выключатель не отключился, он неисправен;
• Проверяйте работу кнопки «Тест» ежемесячно - это требование норм безопасности;
• При установке в щит с несколькими УЗО - убедитесь, что выбрана координированная селективность (время срабатывания) - чтобы не отключались все автоматы при одной утечке;
• Не подключайте ноль от другого автомата - каждый NXBLE-63 (R) должен иметь свою пару фаза-ноль;
• Если требуется удалённая сигнализация срабатывания - можно заказать модель с дополнительным контактом AL-X1;
• Приборы серии NXBLE-63 имеют одинаковый шаг крепления - можно менять модели без переделки щита.
