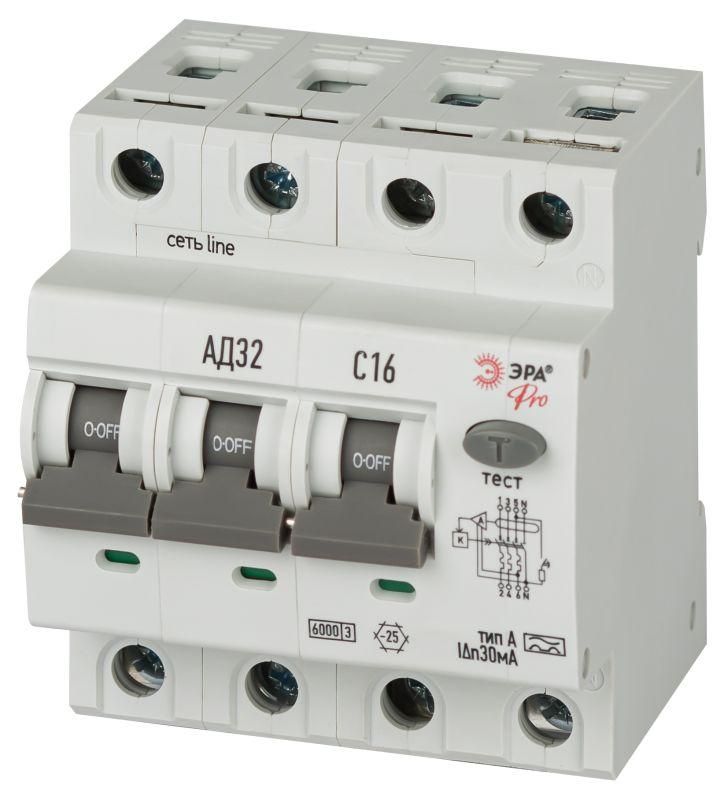

Выключатель автоматический дифференциального тока 4п (3P+N) C 16А 30мА тип A 6кА АД-32 электрон. PRO D326E4C16A30 Эра Б0059208

Автоматический выключатель дифференциального тока ЭРА PRO D326E4C16A30 обеспечивает защиту от поражения электрическим током, утечек и перегрузок в сетях переменного тока. Этот четырёхполюсный аппарат сочетает функции дифференциальной защиты и автоматического выключателя типа C, что делает его надёжным решением для групповых линий с розетками и освещением в условиях повышенной опасности.

Назначение и область применения

Автоматический выключатель дифференциального тока ЭРА PRO D326E4C16A30 предназначен для защиты людей от поражения электрическим током при пробое изоляции, а также для предотвращения пожаров, вызванных утечками тока на землю. Он защищает от перегрузок и коротких замыканий. Подходит для монтажа в распределительных щитах, где требуется защита групповых цепей: розеток на улице, в гаражах, подвалах, на объектах с высокой влажностью или возможностью контакта с металлическими поверхностями.

Технические характеристики

• Номинальный ток: 16 А - позволяет подключать нагрузку до 3,5 кВт при 220 В (или до 11 кВт при 380 В трёхфазной сети)
• Дифференциальный ток срабатывания: 30 мА - чувствителен к малым утечкам, безопасен для человеческой жизни
• Тип тока утечки: A - реагирует на переменный и импульсный постоянный ток утечки (например, от современных устройств с выпрямителями: зарядки, ИБП, светодиодные драйверы)
• Количество полюсов: 4P (3P+N) - отключает все фазы и нейтраль одновременно
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 380/220 В
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок (розетки, освещение, бытовые приборы); срабатывает при токе 5–10 кратном от номинала
• Максимальное сечение провода: 1–25 мм2 - совместим с медными жилами от 1 до 25 квадратных миллиметров
• Степень защиты IP20 - защищён от доступа пальцев, но не от воды; требует установки внутри закрытых щитов
• Рабочая температура: -25…+50 C - работает в большинстве помещений, включая неотапливаемые
• Класс токоограничения: 3 - обеспечивает минимальное тепловое воздействие при КЗ, снижает риск повреждения проводки
• Категория перенапряжения: III - соответствует требованиям для внутренних распределительных систем
• Количество модулей: 4 - занимает 4 стандартных модуля (18 мм каждый) в DIN-рейке
• Глубина монтажа: 72 мм - необходимый запас глубины в шкафу для правильной установки

Совместимость и монтаж

Автоматический выключатель дифференциального тока ЭРА PRO D326E4C16A30 монтируется на DIN-рейку в распределительном щите. Устройство имеет скрытую конструкцию - корпус спроектирован для установки в углубления стен или специальные ниши, что позволяет сохранить эстетичный вид панели. Нейтральный проводник коммутируется - он отключается вместе с фазами, исключая потенциально опасные ситуации с оставшимся напряжением на нулевой жиле. Для монтажа используйте провода сечением 1–25 мм2. Обеспечьте свободное пространство минимум 72 мм в глубину щита. Убедитесь, что ноль подключён правильно: входной ноль - к клемме N, выходной - к нагрузке. Не допускается использование с постоянным током (DC).

Безопасность и стандарты

Устройство соответствует международному стандарту IEC 61009-1 и российским нормам для устройств защитного отключения. Класс токоограничения 3 и категория перенапряжения III обеспечивают соответствие требованиям для распределительных систем жилых и общественных зданий. Отключение происходит без задержки - реакция на утечку менее 40 мс, что гарантирует защиту при ударе током. Применение типа A обеспечивает защиту от импульсных утечек, характерных для современной электроники.

Преимущества

• Объединяет две функции: дифзащиту (30 мА) и автоматический выключатель (тип C) - экономит место в щите
• Отключение нейтрали - повышает безопасность при обслуживании и ремонте
• Тип A - единственная подходящая защита для оборудования с импульсными источниками питания (LED, USB-зарядки, инверторы)
• Высокая отключающая способность (6 кА) - надёжно работает даже при аварийных режимах в старых сетях
• Совместим с широким диапазоном сечений проводов - удобен при реконструкции и новых монтажах

Ограничения применения

• Не применяется в сетях постоянного тока (DC)
• Не предназначен для открытого монтажа - IP20 не защищает от влаги и пыли вне щита
• Не подходит для защиты мощных двигателей или оборудования с высокими пусковыми токами - лучше использовать тип B
• Не рекомендуется для установки в помещениях с температурой ниже -25 C или выше +50 C
• Не заменяет основной автомат - должен использоваться как дополнительная защита на групповой линии

Примеры использования

• Защита розеток на балконе или в гараже - предотвращает удар током при работе с инструментами во влажной среде
• Линия освещения в подвале - защищает от утечек через повреждённую изоляцию в сыром воздухе
• Групповая линия с несколькими точками: холодильник, микроволновка, зарядка телефона - тип A улавливает утечки от всех этих устройств
• Щит в частном доме - вместо двух отдельных устройств (AVDT + автомат) используется один компактный элемент

Практические советы

• Проверяйте маркировку на корпусе перед установкой: убедитесь, что выбран именно тип A, а не AC
• Используйте тестовую кнопку «T» ежемесячно - она проверяет работоспособность дифференциального механизма
• При замене устройства соблюдайте полярность: L/N на входе и выходе должны быть соединены правильно
• Если в щите мало места - учтите, что этот автомат занимает 4 модуля и требует 72 мм глубины
• Для систем с большим количеством электроники (умный дом, LED-освещение) тип A обязателен - обычный тип AC не сработает
• Не устанавливайте параллельно другие УЗО на ту же линию - это может вызвать ложные срабатывания
