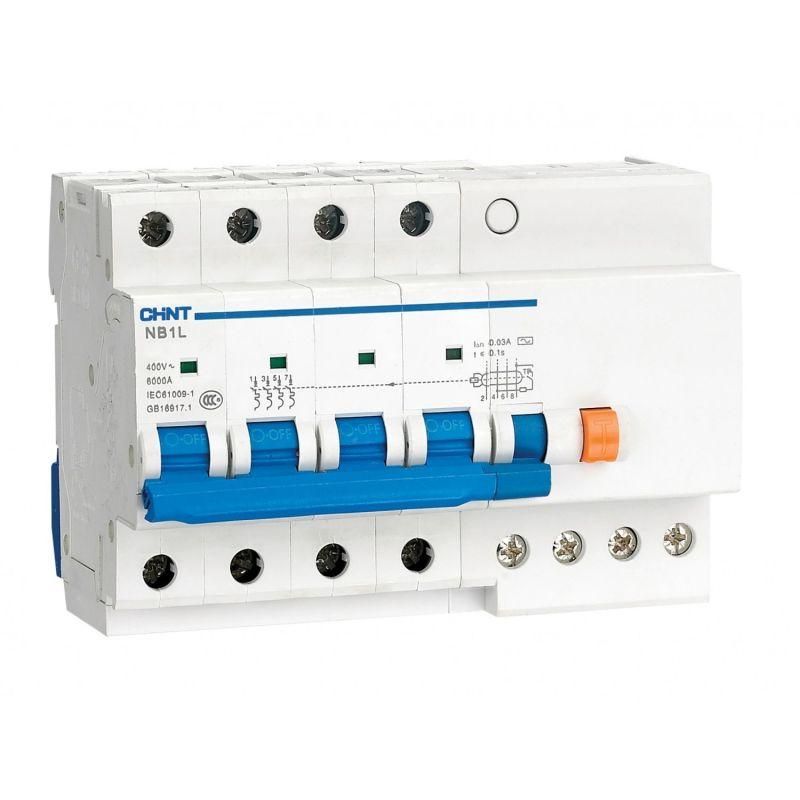

Выключатель автоматический дифференциального тока NB1L-40 4P C16 30mA тип A 6kA (R) | 198110 CHINT

Автоматический выключатель дифференциального тока NB1L-40(R) C16 30mA 4P от CHINT обеспечивает комплексную защиту от перегрузок, коротких замыканий и утечек тока - идеально подходит для установки в щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

Устройство NB1L-40(R) C16 30mA 4P защищает людей от поражения электрическим током при косвенном прикосновении и предотвращает возгорания, вызванные утечками тока. Применяется в распределительных щитах, где требуется одновременная защита всех четырёх фаз - например, в трёхфазных системах питания оборудования, конвейерах, насосных станциях, HVAC-системах и других промышленных потребителях. Также используется в помещениях с повышенной опасностью: бассейнах, банях, кухнях, мастерских.

Технические характеристики

• Номинальный ток: 16 А - допустимая постоянная нагрузка без срабатывания.
• Тип дифференциального тока: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (например, от современных преобразователей частоты, светодиодных драйверов, зарядных устройств).
• Номинальный ток утечки: 30 мА - чувствительность, достаточная для защиты человека от поражения током.
• Номинальное напряжение: 400 В - работает в трёхфазных сетях 230/400 В.
• Количество полюсов: 4P - защищает все три фазы и ноль одновременно.
• Отключающая способность: 6 кА - способен безопасно отключить цепь при максимальном КЗ до 6000 А.
• Характеристика срабатывания: C - оптимальна для нагрузок с высоким пусковым током (электродвигатели, компрессоры, люминесцентные светильники).
• Род тока: переменный (AC) - не предназначен для постоянного тока.
• Напряжение изоляции: 500 В - гарантирует надёжную изоляцию между токоведущими частями.
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения (молнии, коммутационные помехи).
• Степень защиты: IP20 - защищён от доступа пальцев, но не от воды и пыли - требует установки внутри закрытого щита.
• Ширина модуля: 7 модулей (17,5 мм каждый) - занимает место в щите аналогично четырём обычным автоматам.
• Рабочая температура: от -25C до +40C - подходит для необогреваемых помещений, но не для экстремальных условий.
• Частота: 50/60 Гц - совместим со всеми стандартными сетями.
• Степень загрязнения: 2 - рассчитан на нормальные условия без проводящей пыли и конденсата.

Совместимость и монтаж

NB1L-40(R) C16 30mA 4P монтируется на стандартную DIN-рейку 35 мм. Подключение нагрузки осуществляется с нижней стороны - так же, как и у большинства современных автоматических выключателей. Для правильной работы необходимо соблюдать полярность: входные клеммы - сверху, выходные - снизу. Нулевой провод обязательно проходит через аппарат, поскольку он имеет 4P исполнение. Устройство не требует внешнего питания - полностью электромеханическое, что повышает надёжность при отказе сети.

Безопасность и стандарты

Произведено в соответствии с требованиями IEC 61009-1 и GOST R 50807. Соответствует классу безопасности для бытовых и промышленных применений. Электромеханическая конструкция исключает зависимость от наличия напряжения в сети - даже при отключении питания устройство сохраняет функциональность дифзащиты. Работоспособность можно проверить ежемесячно с помощью кнопки «Test» - она имитирует утечку тока и должна вызвать отключение.

Преимущества

• Защита от широкого спектра утечек благодаря типу A - актуально для современной техники с импульсными источниками питания.
• Высокая механическая долговечность - 100 000 операций включения/выключения.
• Явная индикация положения контакта - окно показывает, был ли автомат отключен из-за утечки или просто переведён вручную.
• Функциональная совместимость с другими элементами серии NB1L - легко заменяем и расширяем.
• Надёжное срабатывание при КЗ благодаря 6 кА отключающей способности - соответствует требованиям для промышленных объектов.

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток 50/60 Гц.
• IP20 не позволяет использовать вне герметичных щитов - запрещена установка во влажных местах без корпуса.
• Не рекомендован для частых включений (более 240 раз в день при In ≤25 А) - предназначен для редких операций, основная задача - защита, а не управление.
• Не поддерживает удалённое управление без дополнительных модулей (XF9, S9, V9).
• Не следует использовать вместо обычного автомата - всегда нужна отдельная защита от перегрузки и КЗ, которая здесь уже встроена, но нельзя заменять этим устройством двухполюсные автоматы в однофазных участках без необходимости.

Примеры использования

• Щит этажный в многоквартирном доме - защита всей квартиры от утечек, особенно при наличии стиральной машины, духового шкафа, бойлера.
• Цеховая линия с трёхфазными двигателями - защита от пробоя изоляции и утечек на корпус.
• Объекты с частотными преобразователями - тип A точно реагирует на пульсирующие утечки, которые игнорируют тип AC.
• Гостиницы, больницы, детские учреждения - там, где важна гарантированная защита жизни.

Практические советы

• Выбирая NB1L-40(R) C16 30mA 4P, убедитесь, что ваша система действительно использует четыре провода (три фазы + N) - иначе лишний полюс будет бесполезен.
• Проверяйте работу кнопкой «Test» хотя бы один раз в месяц - это обязательное требование нормативов.
• При замене старого аппарата - сравнивайте не только ток и тип, но и ширину: 7 модулей требуют свободного места в щите.
• Если вам нужны сигналы о сработавшей защите - выбирайте версию с модулями XF9J (сигнальный контакт) или X9 (вспомогательный контакт).
• Не путайте с обычным автоматом - этот прибор не заменяет УЗО+автомат, а является их объединённой конструкцией.
