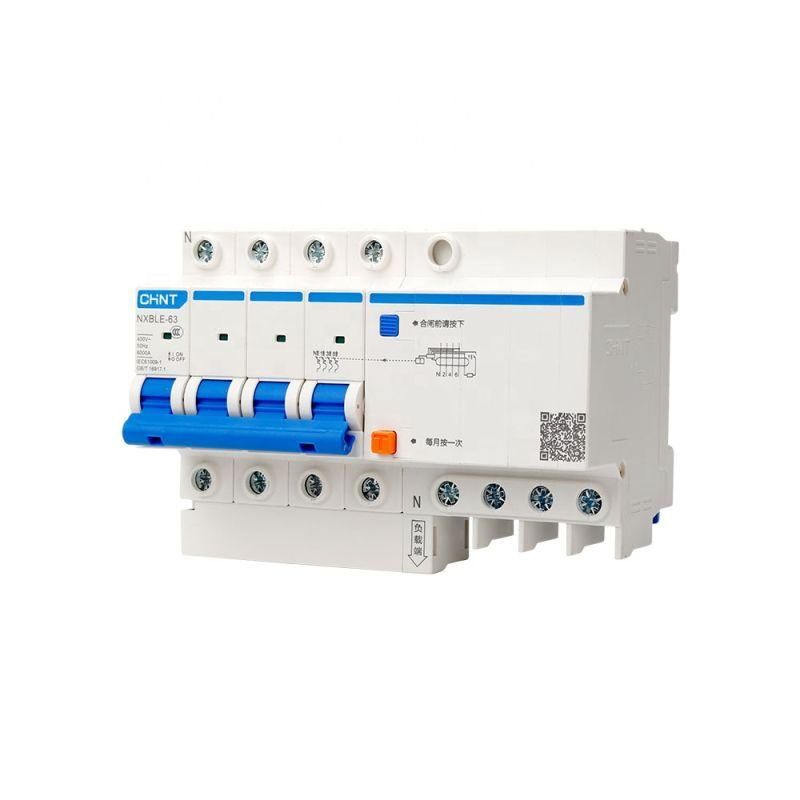

Выключатель автоматический дифференциального тока NXBLE-63 4P B32 30mA тип AC 6kA (R) | 982448 CHINT

Автоматический выключатель дифференциального тока NXBLE-63 (R) с номинальным током 32 А и чувствительностью 30 мА обеспечивает защиту от утечек, перегрузок и коротких замыканий в четырёхпроводных сетях 400 В. Этот аппарат серии NXBLE-63 от CHINT применяется в жилых, коммерческих и промышленных объектах, где требуется надёжная защита людей и оборудования.

Назначение и область применения

Выключатель NXBLE-63 (R) предназначен для защиты электрических цепей от:

• поражения электрическим током при косвенном прикосновении (утечка ≥30 мА);
• возгораний из-за утечек тока;
• перегрузок и коротких замыканий.

Применяется в сетях переменного тока 400 В, 50/60 Гц. Подходит для установки в щитах жилых домов, офисов, производственных помещений, котельных, торговых центров. Особенно актуален там, где используются мощные бытовые приборы, станки, системы вентиляции и кондиционирования.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который выключатель может проводить без срабатывания.
• Номинальный ток утечки: 30 мА - порог срабатывания при появлении тока утечки (защита человека).
• Тип тока утечки: AC - реагирует только на синусоидальные переменные утечки, не срабатывает на импульсные или постоянные.
• Количество полюсов: 4P - защищает все три фазы и нейтраль одновременно.
• Отключающая способность: 6 кА - способен безопасно отключить цепь при токе КЗ до 6000 А.
• Характеристика срабатывания: B - срабатывает при перегрузке от 3–5 крат номинала, подходит для освещения и бытовой техники.
• Номинальное напряжение: 400 В - рабочее напряжение сети.
• Напряжение изоляции: 500 В - гарантирует безопасную работу при кратковременных скачках.
• Импульсное напряжение: 4 кВ - устойчивость к грозовым и коммутационным перенапряжениям.
• Отключение нейтрали: Да - при срабатывании отключается и нулевой провод, исключая опасный потенциал.
• Модульная ширина: 7,5 модулей - занимает 7,5 стандартных мест на DIN-рейке (по 17,5 мм каждый).
• Степень защиты IP20: защищён от прикосновения к токоведущим частям и от крупных предметов, но не от пыли и воды.
• Рабочая температура: от -25C до +70C - допустимо использование в неотапливаемых помещениях.
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира.
• Механический ресурс: 20 000 циклов включения/отключения.
• Электрический ресурс: 10 000 циклов при номинальной нагрузке.

Совместимость и монтаж

Устройство NXBLE-63 (R) монтируется на стандартную DIN-рейку 35 мм. Подключение нагрузки - снизу, питание - сверху. Учитывайте, что он требует свободного места вокруг для теплоотвода. Нейтраль обязательно должна проходить через этот аппарат - нельзя использовать внешний ноль. Для правильной работы необходимо соблюдать полярность подключения фаз и нуля. Выключатель совместим со всеми компонентами серии NXBLE-63, включая дополнительные модули (AX-X1, AL-X1, SHT-X1 и др.), которые можно установить после монтажа.

Безопасность и стандарты

NXBLE-63 (R) соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1. Конструкция выполнена по электронному принципу - работает даже при снижении напряжения ниже 50 % от номинала. Отключение нейтрали повышает уровень безопасности при аварии. Индикатор положения контактов позволяет визуально определить, находится ли выключатель во включенном или отключенном состоянии.

Преимущества

• Отключение нейтрали исключает риск сохранения напряжения на оборудовании после срабатывания.
• Высокая отключающая способность (6 кА) обеспечивает надёжность в условиях слабых сетей или на вводе в здание.
• Гибкость выбора: серия NXBLE-63 предлагает варианты с различными токами утечки (30, 100, 300 мА) и характеристиками (B/C/D).
• Индикация положения контактов упрощает диагностику без тестера.
• Увеличенный ресурс механических и электрических циклов - долгий срок службы даже при частых операциях.

Ограничения применения

• Не подходит для цепей с постоянным током или высоким содержанием пульсирующего DC - тип AC не реагирует на них.
• IP20 не защищает от влаги и пыли - запрещено устанавливать вне закрытых щитов, особенно в сырых или пыльных средах (например, на улице или в цехах с металлической стружкой).
• Не рекомендуется применять в системах IT (с изолированной нейтралью) - требуются другие типы защит.
• При использовании в цепях с высокими гармоническими искажениями возможны ложные срабатывания - лучше выбрать тип A или F, если есть частотные преобразователи или LED-освещение.

Примеры использования

• Защита группы розеток в кухне или ванной комнате квартиры.
• Щитовая на входе в многоквартирный дом - вместо нескольких групповых АВДТ.
• Защита станков с ЧПУ, насосов, конвейеров в производстве - предотвращает выход из строя дорогостоящего оборудования.
• Освещение в подземных парковках, где повышенная влажность и риск утечек.

Практические советы

• Обязательно проверяйте работоспособность NXBLE-63 (R) ежемесячно - нажимайте кнопку «Тест». Это не просто рекомендация, а требование нормативов.
• При замене старого аппарата убедитесь, что новый имеет ту же ширину (7,5 мод.) и тип отключения нейтрали - иначе потребуется переделка щита.
• Если в цепи есть частотные преобразователи, светодиодные светильники или ИБП - рассмотрите вариант с типом A вместо AC, чтобы избежать ложных срабатываний.
• Не используйте NXBLE-63 (R) как обычный автомат - он не заменяет УЗО+автомат в двухблочных решениях, если требуется гибкость настройки.
• При монтаже в щитах с ограниченным пространством учтите, что 7,5 модулей - это почти половина стандартного 12-модульного щита.
