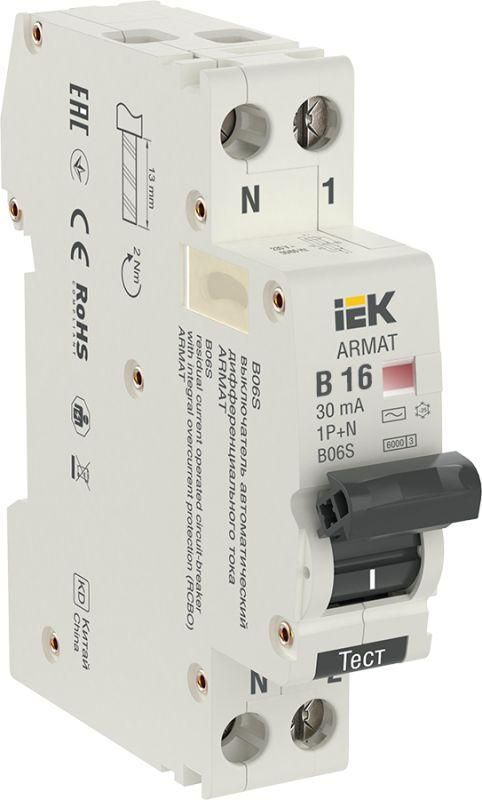

Выключатель автоматический дифференциального тока АВДТ B06S 1P+NP B16 30мА тип AC (18мм) ARMAT IEK | AR-B06S-1N-B16C030

Автоматический выключатель дифференциального тока АВДТ B06S 1P+NP B16 30мА тип AC (18мм) от IEK предназначен для защиты людей от поражения электрическим током, а также для предотвращения возгораний из-за утечек тока. Этот прибор сочетает функции обычного автомата и УЗО в одном корпусе, что делает его удобным решением для установки в бытовых и промышленных щитках. Артикул ar-b06s-1n-b16c030 относится к серии ARMAT.

Назначение и область применения

АВДТ B06S 1P+NP B16 30мА тип AC (18мм) защищает от двух видов опасностей: токов перегрузки и короткого замыкания (как обычный автомат), и дифференциальных токов утечки (как УЗО). Он срабатывает при утечке тока более 30 мА - этого достаточно, чтобы предотвратить поражение человека электричеством. Подходит для защиты групп розеток, освещения, бытовой техники и оборудования в жилых домах, офисах, мастерских и на объектах с повышенной влажностью. Применяется там, где требуется одновременная защита от перегрузок и утечек.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальный ток: 16 А - максимальный постоянный ток, который устройство может пропускать без срабатывания
• Дифференциальный ток отключения: 30 мА - чувствительность к утечкам, безопасна для человека
• Тип утечки: AC - реагирует на синусоидальные переменные токи утечки (типичны для бытовой техники)
• Количество полюсов: 1+N - размыкаются фаза и ноль одновременно
• Характеристика срабатывания: B - срабатывает при кратковременных перегрузках (например, запуск двигателей, светильники)
• Номинальная отключающая способность: 6 кА - способность выдерживать и отключать токи КЗ до 6000 А
• Расцепители: электромагнитный (для КЗ) и тепловой (для перегрузки)
• Степень защиты: IP20 - защита от прикосновений пальцев, но не от воды и пыли
• Частота: 50/60 Гц - совместим с сетями России и большинства стран
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижает риск повреждения проводки
• Срок службы: 15 лет - при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ4 - работает при температурах от -40C до +70C, подходит для неотапливаемых помещений
• Ширина: 18 мм - занимает один модуль на DIN-рейке
• Максимальное сечение кабеля: 10 мм2 - можно подключать медные провода до этого сечения
• Глубина монтажа: 76,2 мм - важно при проектировании шкафа
• Цвет: белый

Совместимость и монтаж

АВДТ B06S 1P+NP B16 30мА тип AC (18мм) монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются клеммы на передней панели - подходят медные жилы сечением до 10 мм2. Обязательно подключать фазу и ноль: устройство имеет коммутируемый нейтральный проводник, поэтому ноль тоже разрывается при срабатывании. Не допускается подключение к цепям постоянного тока. Установка возможна в любые распределительные щиты с достаточным местом - глубина монтажа 76,2 мм требует проверки внутреннего объема шкафа.

Безопасность и стандарты

АВДТ соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1 - международным нормам для устройств дифференциальной защиты. Класс токоограничения 3 обеспечивает снижение энергии КЗ, что увеличивает срок службы проводки и других компонентов. Защита IP20 исключает случайное прикосновение к токоведущим частям, но не предназначена для работы во влажных средах без дополнительной защиты.

Преимущества

• Объединяет два функционала - автомат и УЗО - в одном устройстве, экономя место в щите
• Коммутируемый ноль повышает безопасность: при аварии полностью отключается цепь
• Характеристика B оптимальна для бытовых нагрузок с импульсными токами (холодильники, насосы, LED-освещение)
• Высокая отключающая способность (6 кА) гарантирует надежность даже при серьезных КЗ
• Подходит для экстремальных температур - может использоваться в холодных помещениях, гаражах, на улице внутри шкафов

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50/60 Гц
• IP20 не позволяет использовать в условиях повышенной влажности без герметизации щита (например, в банях, бассейнах, на улице)
• Тип AC не реагирует на пульсирующие постоянные токи утечки - не подходит для современной техники с импульсными источниками питания (компьютеры, зарядки, инверторы). Для них нужен тип A
• Не рекомендуется для защиты мощных трехфазных потребителей - только однофазные цепи
• Не является средством защиты от перенапряжений - для этого нужны отдельные устройства (ОПС)

Примеры использования

• Защита группы розеток в кухне - предотвращает удар током при пробое стиральной машины
• Щиток в гараже - защита электроинструментов и освещения
• Освещение в подвале или кладовой - особенно актуально при наличии сырости
• Питание видеонаблюдения, Wi-Fi роутера, систем безопасности - минимизирует риск возгорания от утечек

Практические советы

• Перед установкой проверьте, что в вашем щите есть свободный модуль 18 мм и глубина не менее 76,2 мм
• При подключении кабелей используйте наконечники (штыревые или трубчатые) - это повысит контакт и долговечность
• Проверяйте работоспособность кнопкой “Т” ежемесячно - она моделирует утечку и тестирует механизм
• Если в цепи есть современные устройства с импульсными блоками питания (LED-лампы, ноутбуки, смарт-приборы), рассмотрите замену на модель типа A - АВДТ B06S с типом AC может давать ложные срабатывания
• Не соединяйте несколько АВДТ последовательно - это нарушает координацию защиты и может вызвать отказ одного из них
