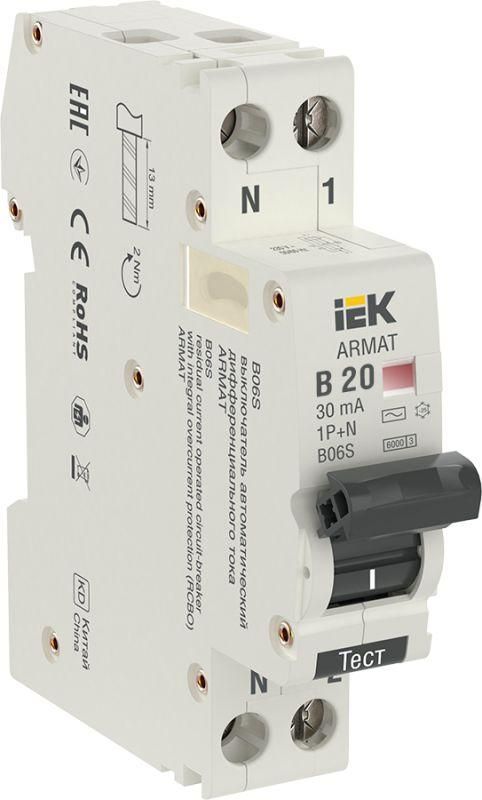

Выключатель автоматический дифференциального тока АВДТ B06S 1P+NP B20 30мА тип AC (18мм) ARMAT IEK | AR-B06S-1N-B20C030

Автоматический выключатель дифференциального тока АВДТ B06S 1P+NP B20 30мА тип AC (18мм) от IEK предназначен для защиты людей от поражения электрическим током, а также для предотвращения возгораний из-за утечек тока. Этот аппарат сочетает функции обычного автомата и УЗО в одном корпусе, что делает его удобным решением для установки в бытовых и промышленных щитках. Артикул ar-b06s-1n-b20c030 соответствует модели серии ARMAT.

Назначение и область применения

АВДТ B06S 1P+NP B20 30мА тип AC (18мм) защищает от двух видов опасностей: токов перегрузки и короткого замыкания (как обычный автомат), и дифференциальных токов утечки (как УЗО). Он срабатывает при утечке тока более 30 мА - этого достаточно, чтобы предотвратить поражение человека электричеством. Подходит для защиты групп розеток, освещения, бытовой техники и оборудования в помещениях с повышенной влажностью - кухнях, ванных, гаражах, цехах.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальный ток: 20 А - выдерживает нагрузку до 4,6 кВт при 230 В
• Дифференциальный ток отключения: 30 мА - чувствителен к малым утечкам, безопасен для человека
• Тип утечки: AC - реагирует на синусоидальные переменные токи утечки (наиболее распространённый тип в быту)
• Количество полюсов: 1+N - отключает фазу и ноль одновременно
• Характеристика срабатывания: B - подходит для нагрузок с плавным пуском (освещение, бытовые приборы)
• Номинальная отключающая способность: 6 кА - способен выдерживать ток КЗ до 6000 А
• Тип расцепителя: электромагнитный (для КЗ) и тепловой (для перегрузки)
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли
• Количество модулей DIN: 1 - занимает 18 мм ширины в щите
• Максимальное сечение кабеля: 10 мм2 - можно подключать медные жилы до этого размера
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижает риск повреждения проводки
• Частота: 50/60 Гц - совместим с сетями России и большинства стран
• Рабочая температура: от -40 C до +70 C - работает в холодных и жарких условиях
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию
• Климатическое исполнение: УХЛ4 - предназначено для работы в закрытых помещениях с умеренным климатом
• Цвет: белый - легко вписывается в стандартные щитовые панели

Совместимость и монтаж

АВДТ B06S 1P+NP B20 30мА тип AC (18мм) монтируется на DIN-рейку шириной 35 мм. Для установки требуется свободное место глубиной 76,2 мм внутри щита. Обязательно соблюдайте полярность: вход фазы и ноля должны быть подключены к верхним клеммам, выход - к нижним. Коммутируемый нулевой проводник позволяет полностью отключать цепь при срабатывании - это требование норм безопасности. Подключение кабелей допускается только сечением до 10 мм2; использование больших жил может привести к плохому контакту и нагреву.

Безопасность и стандарты

Аппарат соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1, которые регламентируют работу устройств дифференциального тока. Класс токоограничения 3 обеспечивает быстрое ограничение тока короткого замыкания, снижая термическую и механическую нагрузку на провода. Отключение нуля при срабатывании соответствует современным нормам электробезопасности (ПУЭ).

Преимущества

• Объединяет два функционала - автомат и УЗО - в одном устройстве, экономя место в щите
• Отключение нулевого проводника повышает безопасность при ремонте и авариях
• Характеристика B оптимальна для домашних нагрузок - не ложные срабатывания от пусковых токов светильников и зарядок
• Высокая отключающая способность (6 кА) гарантирует надёжность даже при серьёзных КЗ
• Широкий диапазон температур позволяет использовать в неотапливаемых помещениях

Ограничения применения

• Не подходит для защиты цепей с постоянным током утечки (например, от импульсных БП, LED-драйверов, компьютеров) - нужен тип A
• IP20 не обеспечивает защиту от брызг и влаги - нельзя устанавливать вне щита или во влажных местах без дополнительной защиты
• Не рекомендуется для мощных двигателей, насосов, компрессоров - там лучше подходят характеристики C или D
• Не применяется в системах TN-C - требует наличия отдельного PE-проводника (TN-S, TT)

Примеры использования

• Защита группы розеток в кухне - предотвращает удар током при пробое стиральной машины
• Освещение в ванной комнате - исключает риск при прикосновении к металлическим элементам
• Щитовая в гараже - защищает электроинструменты от утечек через повреждённую изоляцию
• Подключение котла, бойлера, системы отопления - где важна немедленная реакция на утечку

Практические советы

• Перед установкой проверьте, есть ли в вашей сети отдельный PE-проводник - без него УЗО работать не будет
• При подключении не путайте вход и выход: фаза и ноль должны идти на верхние клеммы
• Проверяйте кнопку “Т” ежемесячно - она имитирует утечку и тестирует работоспособность
• Если в помещении много электроники (PC, TV, Wi-Fi роутеры), рассмотрите замену на модель типа A - AC не реагирует на пульсирующий постоянный ток утечки
• Не используйте этот АВДТ для защиты линии с током выше 20 А - выбирайте следующую ступень (B25, B32)
• При сборке щита оставляйте минимум 10–15 мм свободного места вокруг аппарата для лучшего теплоотвода
