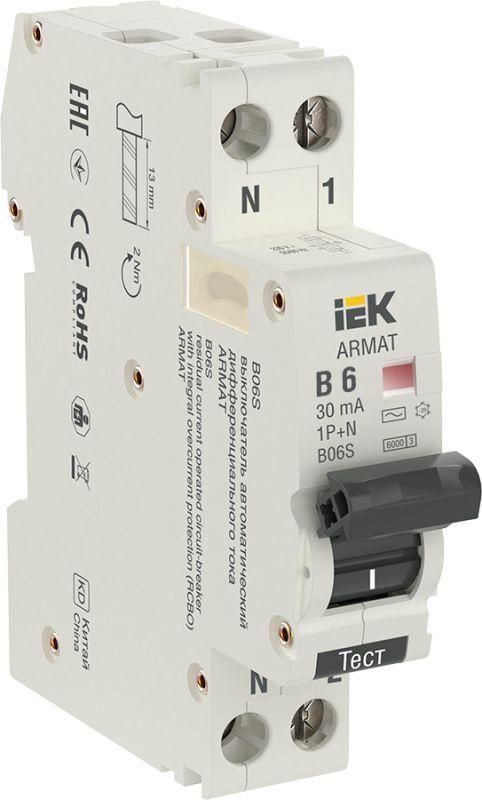

Выключатель автоматический дифференциального тока АВДТ B06S 1P+NP B6 30мА тип AC (18мм) ARMAT IEK | AR-B06S-1N-B06C030

Автоматический выключатель дифференциального тока АВДТ B06S от IEK предназначен для защиты людей от поражения электрическим током при утечках на землю, а также для предотвращения перегрузок и коротких замыканий в однофазной сети 230 В. Устройство монтируется на DIN-рейку, имеет компактную ширину 1 модуль и подходит для установки в бытовых и промышленных щитах.

Назначение и область применения

АВДТ B06S сочетает в себе функции обычного автомата и устройства защитного отключения (УЗО). Он защищает от:

• поражения электрическим током при утечке более 30 мА - например, при контакте с повреждённой изоляцией или мокрыми поверхностями;
• перегрузки цепи - когда потребляемый ток превышает 6 А длительно;
• короткого замыкания - при внезапном скачке тока до 6 кА.

Подходит для защиты групп розеток, освещения, бытовой техники в жилых домах, офисах, мастерских и на объектах с повышенной влажностью (ванная, кухня, гараж). Применяется там, где требуется одновременная защита от утечек и перегрузок в одной компактной единице.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который устройство может коммутировать без срабатывания.
• Дифференциальный ток: 30 мА - чувствительность к утечкам; сработает при токе выше этого значения, что соответствует требованиям безопасности для защиты людей.
• Тип тока утечки: AC - реагирует только на переменный ток утечки (типичен для бытовых сетей); не срабатывает на импульсные или постоянные утечки.
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В.
• Количество полюсов: 1+N - защищает фазу и ноль одновременно, отключает оба провода при аварии.
• Характеристика срабатывания: B - срабатывает при перегрузке от 3–5 крат номинала; подходит для нагрузок с плавным запуском (освещение, нагреватели).
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до этой величины.
• Максимальное сечение кабеля: 10 мм2 - позволяет подключить медный провод до этого сечения.
• Ширина: 18 мм (1 модуль) - занимает мало места на DIN-рейке.
• Глубина монтажа: 76,2 мм - требует достаточного внутреннего объёма в щите.
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды и пыли; применяется только внутри закрытых щитов.
• Температурный диапазон: от –40 C до +70 C - работает в суровых условиях, включая неотапливаемые помещения.
• Срок службы: 15 лет - при соблюдении условий эксплуатации.
• Цвет: белый - совместим со стандартной цветовой гаммой щитового оборудования.

Совместимость и монтаж

АВДТ B06S устанавливается на стандартную DIN-рейку типа TS35. Подключение выполняется через верхние и нижние клеммы: фаза и ноль - строго согласно маркировке L и N. Кабель должен иметь сечение не более 10 мм2. Для надёжного контакта рекомендуется использовать наконечники. Устройство совместимо с другими элементами серии ARMAT от IEK. Не допускается установка в открытых местах, на улице или во влажных средах без дополнительной защиты корпуса.

Безопасность и стандарты

АВДТ B06S соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1. Класс токоограничения 3 обеспечивает снижение энергии короткого замыкания, что повышает безопасность всей электроустановки. Устройство прошло сертификацию и предназначено для использования в системах TN-S и TN-C-S.

Преимущества

• Объединяет два функционала (автомат + УЗО) в одном корпусе - экономит место в щите.
• Надёжная механическая конструкция с двойным отключением фазы и нуля - исключает риск сохранения потенциала на нулевом проводе после срабатывания.
• Яркий визуальный индикатор положения - легко определить, сработал ли аппарат.
• Совместим с большинством стандартных щитов и комплектующими IEK серии ARMAT.

Ограничения применения

• Не подходит для цепей с постоянным током утечки (например, от преобразователей частоты, LED-драйверов, ИБП) - реакция только на переменный ток (AC).
• Не защищает от двухполюсных утечек между фазами - только от утечек на землю.
• IP20 не допускает использование вне герметичных щитов - нельзя устанавливать в сырых или пыльных местах без дополнительной защиты.
• Характеристика B менее подходяща для мощных двигателей - лучше выбрать характеристику C для таких нагрузок.

Примеры использования

• Защита группы розеток в кухне - предотвращает удар током при использовании блендеров, микроволновок.
• Щитовая группа для ванной комнаты - обязательная защита при наличии водных процедур.
• Освещение в подвале или гараже - особенно актуально при возможном контакте с металлическими конструкциями.
• Промышленные станки с однофазным питанием - защита оператора от пробоя изоляции.

Практические советы

• Проверяйте маркировку L/N перед подключением - неверное подсоединение нуля может сделать устройство некорректным.
• После установки обязательно нажмите кнопку «Тест» - она проверяет работоспособность дифференциальной части.
• При замене старого УЗО убедитесь, что новый АВДТ B06S точно соответствует по току, классу и количеству полюсов.
• Если в щите много устройств, используйте раздельные автоматы и УЗО вместо АВДТ - так легче диагностировать причину отключения.
• Учитывайте глубину монтажа (76,2 мм): выбирайте щиты с достаточным внутренним объёмом, чтобы не задевать другие элементы.
