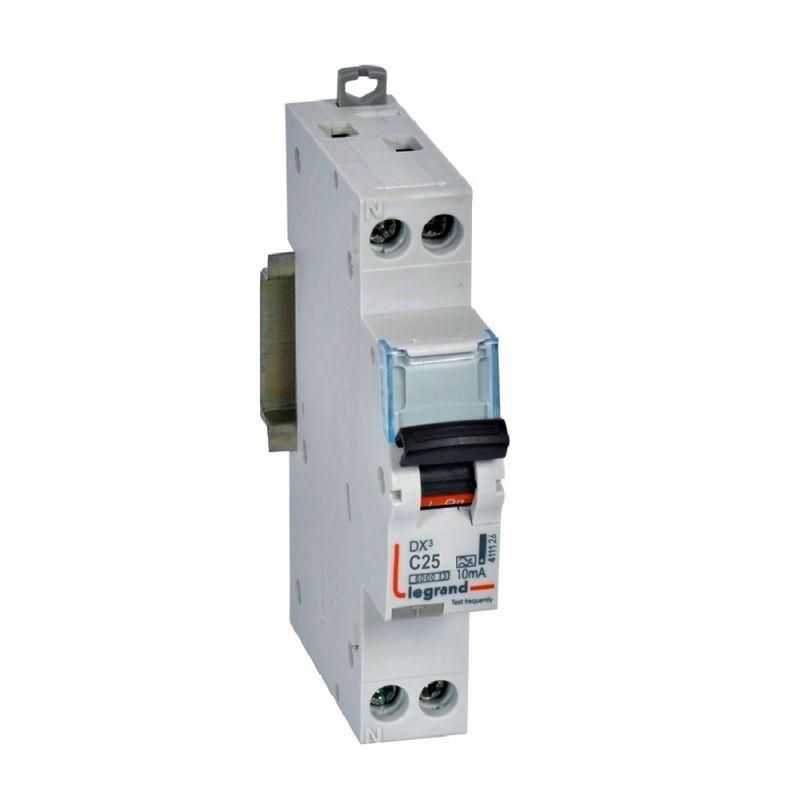

Выключатель автоматический дифференциального тока АВДТ DX3 1П+Н 6000А C25 10мА тип А (1 модуль) - 411126 Legrand

Автоматический выключатель дифференциального тока Legrand AВДТ DX3 1П+Н 6000А C25 10мА тип А (1 модуль) обеспечивает защиту людей от поражения электрическим током за счёт быстрого отключения цепи при утечке тока. Устройство предназначено для установки в распределительных щитах жилых и общественных зданий, где требуется высокая чувствительность к переменному току утечки.

Назначение и область применения

AВДТ DX3 1П+Н 6000А C25 10мА тип А (1 модуль) используется для защиты человека от поражения электрическим током при утечках тока в цепях питания. Подходит для защиты групповых линий, особенно там, где используются устройства с импульсными нагрузками - такие как компьютеры, светодиодные светильники, частотные преобразователи, зарядные станции для электромобилей и другая современная электроника. Применяется в квартирах, офисах, детских учреждениях и медицинских пунктах.

Технические характеристики

• Номинальный ток: 25 А - позволяет подключать нагрузку до 5,5 кВт при 240 В
• Номинальное напряжение: 240 В - рассчитан на однофазную сеть
• Дифференциальный ток срабатывания: 10 мА - высокая чувствительность, соответствует требованиям безопасности для мест с повышенной опасностью
• Тип тока утечки: A - реагирует на переменный и пульсирующий постоянный ток утечки, что важно для современной техники
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при коротком замыкании с током до 6000 А
• Характеристика расцепителя: C - подходит для нагрузок с умеренным пусковым током (например, освещение, бытовые приборы)
• Количество полюсов: 2 (1P+N) - отключает фазу и ноль одновременно
• Количество модулей: 1 - компактный формат, экономит место в щите
• Степень защиты: IP20 - защищён от доступа пальцев, но не предназначен для открытой установки вне щита
• Класс токоограничения: 3 - минимальное время срабатывания при КЗ, снижает риск повреждения оборудования
• Частота: 50/60 Гц - совместим с сетями России и Европы
• Рабочая температура: от -25 C до 0 C - допустимо использование в неотапливаемых помещениях, но не ниже -25 C
• Глубина монтажа: 44,4 мм - требует достаточного внутреннего объёма щита
• Сечение провода: от 0,75 мм2 - можно подключать тонкие провода, но не более 2,5 мм2 (не указано максимум - соблюдайте рекомендации производителя)
• С коммутируемым нейтральным проводником: да - ноль также размыкается при отключении
• Механическая блокировка: да - предотвращает случайное включение после срабатывания
• Устройство блокировки: да - совместимо с системами сигнализации и удалённого контроля

Совместимость и монтаж

AВДТ DX3 1П+Н 6000А C25 10мА тип А (1 модуль) устанавливается на DIN-рейку в распределительном щите. Для монтажа необходим свободный участок глубиной не менее 44,4 мм. Обязательно соблюдать полярность: L - фаза, N - ноль. Монтаж возможен как в закрытых, так и в скрытых щитах. Устройство не требует внешнего питания. Благодаря наличию механической блокировки, после срабатывания выключатель остаётся в положении “выкл”, пока не будет вручную переведён в “вкл”.

Безопасность и стандарты

Соответствует международным нормам IEC 61009-1 и ГОСТ Р 51326.1. Категория перенапряжения III - обеспечивает надёжную работу в условиях колебаний сети. Класс токоограничения 3 гарантирует быстрое отключение при аварии, минимизируя тепловую нагрузку на проводку. Защита от ложных срабатываний отсутствует - устройство реагирует на любую утечку выше 10 мА, даже если она временная.

Преимущества

• Компактный 1-модульный корпус - экономит место в плотных щитах
• Отключение нулевого проводника - исключает потенциал на оборудовании при отключении
• Поддержка типа A - единственный вариант для защиты от утечек от современной электроники
• Механическая блокировка - повышает безопасность при обслуживании
• Совместимость со всеми сериями Legrand Euro - легко заменить аналогичный элемент из той же линейки

Ограничения применения

• Не применяется при температуре ниже -25 C - не подходит для холодных складов или уличных щитов
• Не защищает от постоянного тока утечки (тип B) - не годится для систем с мощными выпрямителями (например, солнечные батареи)
• IP20 - нельзя использовать без корпуса; не допускается установка в сырых или запылённых местах
• Нет функции защиты от ложных срабатываний - может отключаться при кратковременных помехах (например, от старых диммеров или слаботочных устройств)
• Максимальное сечение провода не указано - не следует подключать провода больше 2,5 мм2 без проверки документации Legrand

Примеры использования

• Щит в квартире: защита розеток на кухне и в ванной комнате
• Офис: защита группы компьютеров и оргтехники
• Детский сад: обеспечение максимальной безопасности в игровых зонах
• Медицинская точка: защита аппаратов с высокой чувствительностью к току утечки
• Электрозарядная станция: защита контура зарядки EV-зарядки (при условии, что источник - переменный ток)

Практические советы

• Проверьте перед установкой, чтобы ноль был правильно подключен - неверная коммутация сделает защиту бесполезной
• Обязательно протестируйте устройство кнопкой “T” сразу после монтажа и ежемесячно в дальнейшем
• Если в помещении много электроники - этот AВДТ DX3 1П+Н 6000А C25 10мА тип А (1 модуль) лучший выбор среди 1-модульных решений
• Не используйте вместо него обычный автомат - он не защитит от утечки тока
• При замене убедитесь, что новый AВДТ DX3 имеет ту же характеристику (C25, 10 мА, тип A) - другие параметры могут нарушить координацию защиты
