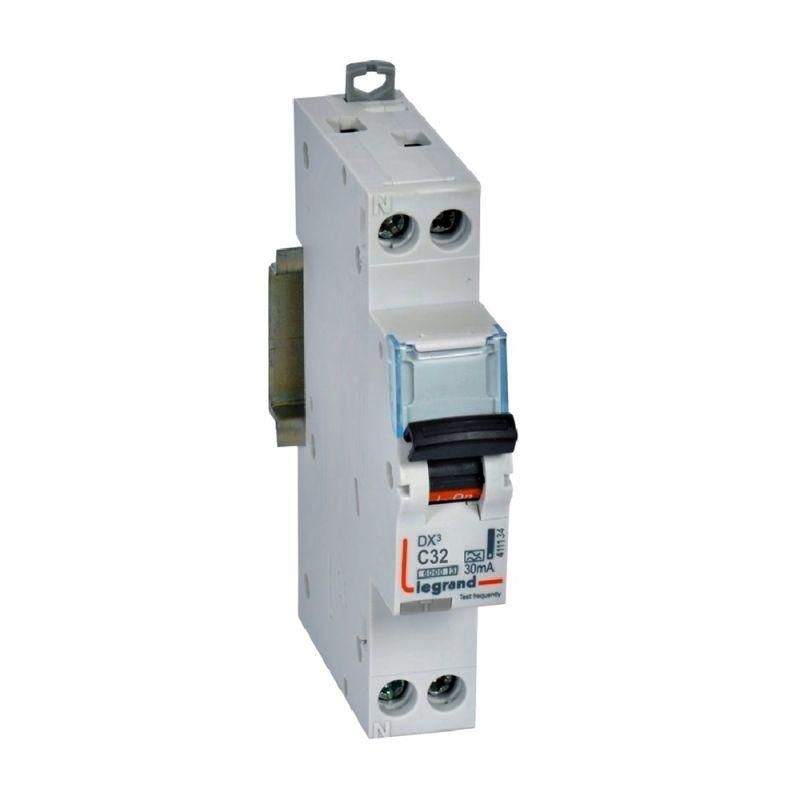

Выключатель автоматический дифференциального тока АВДТ DX3 1П+Н 6000А C32 30мА тип А (1 модуль) - 411134 Legrand

Автоматический выключатель дифференциального тока Legrand AВДТ DX3 1П+Н 6000А C32 30мА тип А (1 модуль) обеспечивает защиту людей от поражения электрическим током за счёт быстрого отключения цепи при утечке тока. Устройство предназначено для установки в распределительных щитах жилых и общественных зданий, где требуется высокий уровень безопасности, особенно в помещениях с повышенной опасностью - ванных комнатах, кухнях, на улице.

Назначение и область применения

AВДТ DX3 1П+Н 6000А C32 30мА тип А (1 модуль) сочетает функции автоматического выключателя и устройства защитного отключения (УЗО). Он отключает питание при возникновении дифференциального тока (утечки) свыше 30 мА, что предотвращает поражение человека электричеством. Также он защищает от перегрузок и коротких замыканий. Подходит для защиты групповых цепей освещения, розеток, бытовой техники, особенно там, где используются устройства с импульсными нагрузками - стиральные машины, компьютеры, LED-освещение, инверторы.

Технические характеристики

• Номинальный ток: 32 А - позволяет подключать нагрузку до 7,3 кВт при 230 В
• Номинальное напряжение: 240 В переменного тока (AC)
• Дифференциальный ток срабатывания: 30 мА - чувствителен к малым утечкам, безопасен для человека
• Тип тока утечки: A - реагирует на переменный и пульсирующий постоянный ток утечки (например, от современной электроники)
• Номинальная отключающая способность: 6 кА - выдерживает токи короткого замыкания до 6000 А
• Характеристика расцепителя: C - оптимизирован для защиты цепей с умеренным пусковым током (бытовые приборы, светильники)
• Количество полюсов: 2 (1 фаза + нейтраль) - коммутирует и фазу, и ноль
• Количество модулей: 1 - компактный формат, экономит место в щите
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Класс токоограничения: 3 - минимальное время срабатывания при КЗ, снижает риск повреждения оборудования
• Частота: 50/60 Гц - совместим с сетями России и Европы
• Рабочая температура: от -25 C до 0 C - допускает монтаж в неотапливаемых помещениях, но не ниже -25 C
• Импульсная прочность: 6 кА - аналогична номинальной отключающей способности
• С коммутируемым нейтральным проводником: да - ноль также отключается при срабатывании, повышает безопасность
• Механическая блокировка: есть - предотвращает случайное включение после аварийного отключения
• С устройством блокировки: да - можно заблокировать в положении “выкл” ключом или пломбой
• Глубина монтажа: 44,4 мм - требует достаточного места в щите
• Сечение провода: минимум 0,75 мм2 - нельзя подключать тонкие провода менее этого значения

Совместимость и монтаж

AВДТ DX3 1П+Н 6000А C32 30мА тип А (1 модуль) монтируется на DIN-рейку шириной 35 мм. Для установки необходима свободная глубина 44,4 мм в корпусе щита. Устройство рассчитано для скрытого монтажа - подходит для встраивания в стеновые шкафы. Подключение выполняется к верхним и нижним клеммам: фаза и ноль - строго по маркировке L/N. Обязательно соблюдать полярность. Механизм имеет ярко выраженную кнопку тестирования - рекомендуется проверять работоспособность один раз в месяц. Присоединяемый провод должен иметь зачистку 8–10 мм, плотно затянутый зажим исключает нагрев.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 61009-1 и GOST R 50807. Класс токоограничения 3 и тип А обеспечивают надёжную защиту даже при появлении пульсирующего постоянного тока утечки - характерного для современных зарядных устройств, инверторов и ЭПРА. Блокировка после срабатывания предотвращает самовключение при неустранённой причине аварии.

Преимущества

• Компактный 1-модульный дизайн - экономит место в щите, удобен для модернизации старых систем
• Комбинированный функционал: УЗО + автомат в одном корпусе - меньше точек соединения, выше надёжность
• Тип А - единственная подходящая защита для домашней электроники, в отличие от типа AC
• Коммутируемый ноль - исключает потенциал на оборудовании при отключении
• Механическая и блокирующая система - повышают безопасность при обслуживании

Ограничения применения

• Не предназначен для открытого монтажа - степень защиты IP20 не защищает от влаги и пыли
• Не работает при температуре ниже -25 C - запрещена установка в холодных неотапливаемых местах (например, на улице или в необогреваемом гараже зимой)
• Не подходит для цепей с постоянным током - только переменный ток 50/60 Гц
• Не имеет защиты от ложных срабатываний - возможны отключения из-за помех от слаботочных систем или плохой изоляции
• Требует обязательного заземления - без него эффективность защиты снижается

Примеры использования

• Защита группы розеток в ванной комнате - основное применение благодаря 30 мА и типу А
• Цепь питания стиральной машины, бойлера, микроволновой печи
• Электроснабжение офисных зон с компьютерами, принтерами, серверами
• Объекты с частыми перебоями сети - благодаря классу 3 токоограничения снижается риск выхода из строя подключённой техники

Практические советы

• Выбирая AВДТ DX3 1П+Н 6000А C32 30мА тип А (1 модуль), убедитесь, что ваш щит имеет достаточно места по глубине - 44,4 мм - и возможность подключения двух проводов (L+N)
• Подключайте только медные провода сечением не менее 0,75 мм2 - алюминий и более тонкий провод недопустимы
• Проверяйте работу кнопкой TEST ежемесячно - это единственный способ удостовериться, что защита активна
• Не используйте этот аппарат вместо обычного автомата в цепях без риска утечки - он дороже и не нужен там, где нет контакта с человеком
• При установке в щит с несколькими УЗО - следите, чтобы нулевые шины были разделены, иначе произойдут ложные срабатывания
• Legrand AВДТ DX3 - часть серийной линейки, совместим с другими элементами Legrand Euro - легко заменить или расширить систему
