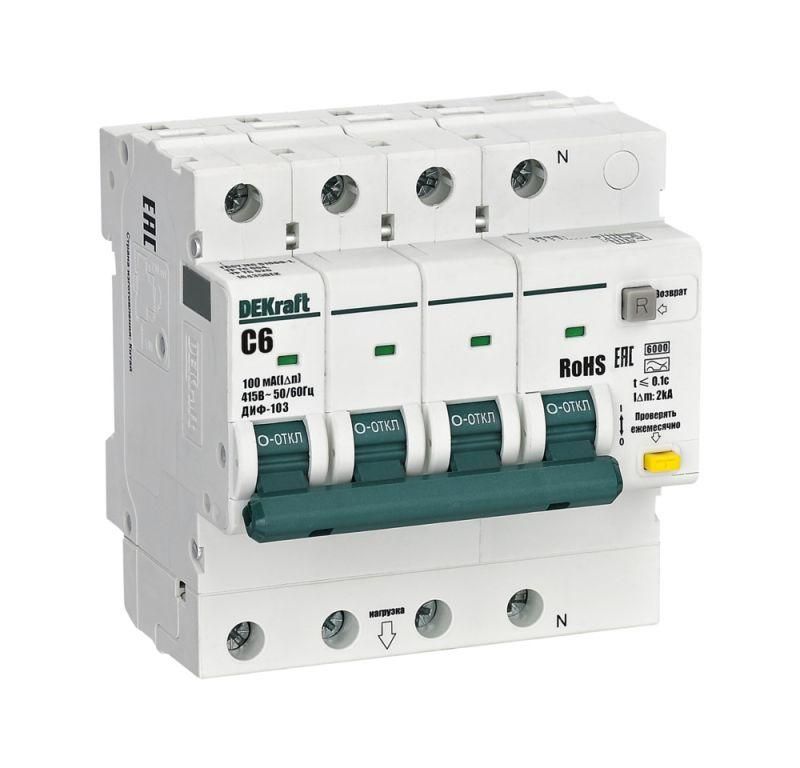

Выключатель автоматический дифференциального тока АВДТ 3P+N 6А 100мА A х-ка C ДИФ-103 6кА | 16435DEK DEKraft APC

Автоматический дифференциальный выключатель ДИФ-103 от DEKraft - устройство для защиты цепей от перегрузки, короткого замыкания и утечки тока до 100 мА. Подходит для установки в щитах жилых, офисных и промышленных объектах, обеспечивает надёжную работу при переменном токе 415 В. Артикул 16435dek.

Назначение и область применения

ДИФ-103 защищает людей от поражения электрическим током при утечке через тело (например, при прикосновении к повреждённой изоляции) и предотвращает пожары, вызванные пробоями изоляции. Устройство используется в распределительных щитах: ВРУ, ГРЩ, групповых щитах, где требуется высокий уровень безопасности. Применяется в помещениях с повышенной опасностью - кухнях, ванных комнатах, мастерских, производственных участках с электрооборудованием.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выдерживает выключатель без срабатывания;
• Номинальный ток утечки: 100 мА (0,1 А) - чувствительность к утечкам, при которой происходит отключение;
• Тип дифференциального тока: A - реагирует на переменный ток утечки и пульсирующий постоянный ток (включая импульсы от современной техники - инверторов, ЭПРА, зарядных устройств);
• Характеристика отключения: C - срабатывает при кратковременных перегрузках до 5–10× номинала, подходит для нагрузок с пусковыми токами (электродвигатели, светильники с люминесценцией);
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Количество полюсов: 4P+N - три фазы + нейтраль, все полюса коммутируются одновременно;
• Напряжение: 415 В (рабочее), 500 В (изоляционное), 4 кВ (импульсное) - допустимые уровни напряжения в нормальных и аварийных режимах;
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира;
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги - требует установки внутри закрытого щита;
• Монтажная глубина: 73 мм - необходимый запас места в шкафу для правильного монтажа;
• Ширина: 88,5 мм - занимает 5 модулей на DIN-рейке (1 модуль = 17,5 мм);
• Тип расцепителя: электронный - работает от сети, не зависит от механических механизмов, точнее реагирует на слабые утечки;
• Степень загрязнения: 2 - предназначено для помещений с умеренным количеством пыли и невысокой влажностью.

Совместимость и монтаж

ДИФ-103 монтируется на стандартную DIN-рейку 35 мм. Для установки требуется место шириной 5 модулей (88,5 мм) и глубиной не менее 73 мм. Нейтральный проводник коммутируется - важно правильно подключить L1, L2, L3, N, соблюдая полярность. Клеммы рассчитаны на медные провода сечением 0,5–25 мм2. После монтажа необходимо проверить работоспособность кнопкой «T» (тест). Устройство не подлежит ремонту - при выходе из строя заменяется полностью.

Безопасность и стандарты

Соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1. Обеспечивает защиту по классу I (защитное заземление обязательно). Электронный тип расцепителя гарантирует срабатывание даже при снижении напряжения в сети. Не рекомендуется использовать в системах TN-C - требуется отдельный PE-проводник (TN-S, TT).

Преимущества

• Защита типа A - актуальна для современного оборудования с импульсными источниками питания (LED, инverterы, бытовая техника);
• Коммутируемый нейтраль - исключает риск сохранения потенциала на нулевом проводе после отключения;
• Высокая отключающая способность (6 кА) - подходит для мест с большой мощностью потребления и близостью к трансформаторным подстанциям;
• Электронный принцип действия - более стабильная работа при колебаниях напряжения и температуре;
• Совместим с другими компонентами серии ДИФ-103 - можно формировать согласованную защиту в одном щите.

Ограничения применения

• Не предназначен для открытой установки - IP20 не защищает от воды и пыли;
• Не работает при отсутствии напряжения в сети (электронный расцепитель нуждается в питании);
• Не подходит для цепей с постоянным током - только переменный (AC);
• Не рекомендован для систем TN-C, где PEN-проводник объединяет функции нуля и заземления;
• Не следует применять в условиях сильной вибрации, экстремальных температур (-25C…+40C) или высокой влажности (>95%) без дополнительной защиты.

Примеры использования

• Зашита группы розеток в ванной комнате квартиры;
• Защита силовой линии к насосному оборудованию в промышленном цехе;
• Групповая защита освещения в офисе с LED-светильниками;
• Входной автомат в ГРЩ многоквартирного дома с электроникой и инверторами;
• Щит управления станком с ЧПУ, где возможны утечки из-за нагрева изоляции.

Практические советы

• Выбирая ДИФ-103, убедитесь, что ваша система заземления соответствует TN-S или TT - иначе защита будет некорректной;
• Проверьте посадочные размеры в щите: ширина 88,5 мм и глубина 73 мм должны быть учтены при проектировании;
• Подключайте ноль строго к помеченной клемме N - перепутать нельзя;
• Тестируйте устройство ежемесячно кнопкой T - особенно перед сезонным включением оборудования;
• Не используйте ДИФ-103 в качестве единственной защиты на всю квартиру - лучше делить на несколько групп с чувствительностью 30 мА там, где есть риск контакта человека.
