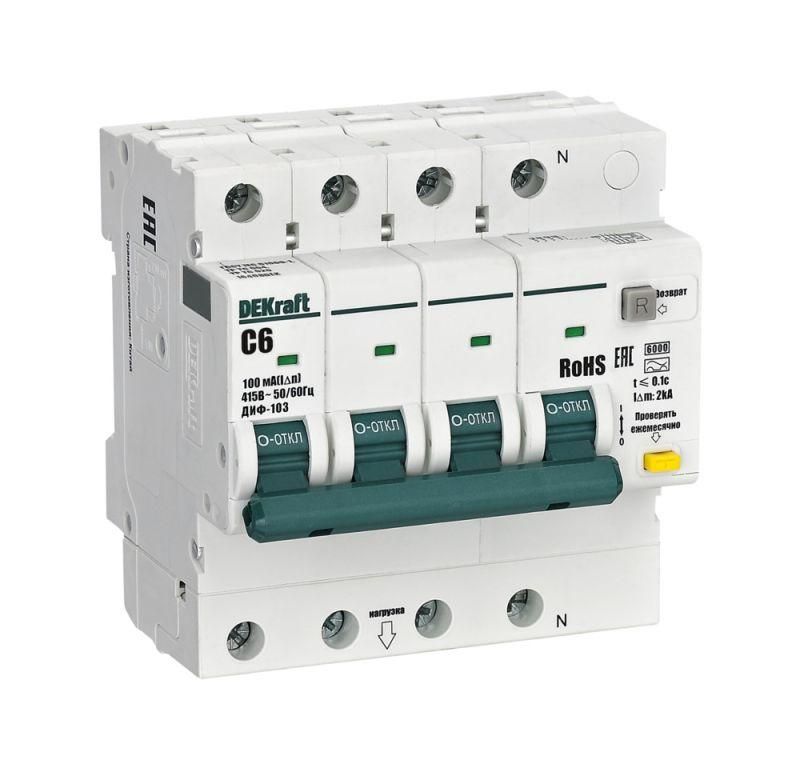

Выключатель автоматический дифференциального тока АВДТ 3P+N 6А 100мА AC х-ка C ДИФ-103 6кА | 16408DEK DEKraft APC

Автоматический дифференциальный выключатель DEKRAFT 16408dek - устройство для защиты цепей от перегрузки, короткого замыкания и утечки тока до 100 мА. Подходит для установки в щитах жилых, офисных и промышленных объектах, где требуется надёжная защита людей и оборудования.

Назначение и область применения

Выключатель автоматический дифференциальный DEKRAFT 16408dek предназначен для защиты электрических сетей переменного тока от трёх основных опасностей: перегрузки, короткого замыкания и утечки тока. Особенно важен там, где есть риск поражения электрическим током - например, в помещениях с повышенной влажностью, на кухнях, в ванных комнатах, на производстве с использованием электроинструментов.

Применяется в вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ), групповых щитах освещения и силовых цепях. Устройство обеспечивает безопасность при одновременной защите трёх фаз и нулевого провода - благодаря наличию четырёх полюсов (3P+N).

Технические характеристики

• Номинальное напряжение: 415 В (работает в сетях до 400 В переменного тока)
• Номинальный ток: 6 А - подходит для нагрузок до 1,3–1,5 кВт
• Количество полюсов: 4 (три фазы + нейтраль с коммутацией)
• Тип дифференциального тока: AC - реагирует на синусоидальные утечки, включая постоянные и импульсные
• Номинальный ток утечки: 100 мА (0,1 А) - чувствительность для защиты от косвенного прикосновения
• Характеристика отключения: C - срабатывает при токах 5–10 кратном от номинала, подходит для двигателей и люминесцентных светильников
• Номинальная отключающая способность: 6 кА - способен отключить цепь даже при значительном КЗ
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Напряжение изоляции: 500 В - гарантирует безопасную работу при нормальных условиях
• Частота: 50/60 Гц - совместим с сетями России и Европы
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли - требует установки внутри закрытого щита
• Монтажная глубина: 73 мм - учтите при проектировании корпуса щита
• Ширина: 88,5 мм (4 модуля по 17,5 мм каждый)
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запыления

Совместимость и монтаж

Выключатель DEKRAFT 16408dek монтируется на стандартную DIN-рейку шириной 35 мм. Установка выполняется так же, как и для обычных автоматических выключателей. Нейтральный проводник коммутируется - значит, он размыкается при отключении, что повышает безопасность при обслуживании.

Подключение: фазы L1, L2, L3 - на верхние клеммы, N - на соответствующую клемму, выходные провода - на нижние. Обязательно соблюдайте полярность при подключении нейтрали. Для удобства монтажа предусмотрены унифицированные клеммы, совместимые с аксессуарами серии ВА-101.

Не используйте для подключения к системам постоянного тока (DC) - устройство рассчитано исключительно на переменный ток (AC).

Безопасность и стандарты

• Соответствует требованиям RoHS 2.0 - не содержит вредных веществ, разрешено применение в ЕС
• Произведён в соответствии с международными стандартами на устройства дифференциальной защиты (IEC 61009-1)
• Имеет индикацию срабатывания: красная кнопка “R” показывает, что отключение произошло именно из-за утечки тока
• Окошко-индикатор положения контактов позволяет визуально определить, включен ли аппарат

Преимущества

• Боковые каналы охлаждения - снижают нагрев при длительной работе, увеличивают срок службы
• Индикация срабатывания по утечке (кнопка R) - сразу видно причину отключения, не нужно проверять все цепи
• Окошко-индикатор состояния контактов - помогает отличить механическое отключение от срабатывания дифзащиты
• Унифицированные аксессуары - можно использовать те же дополнительные контакты, блокировки и катушки, что и для серии ВА-101
• Электронный тип расцепителя - быстрый и точный отклик на утечку, не зависит от колебаний сети

Ограничения применения

• Не предназначена для работы вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не подходит для цепей с высокими импульсными помехами (например, частотные преобразователи) - тип AC не реагирует на пульсирующий постоянный ток
• Номинальный ток 6 А ограничен - не используется для мощных насосов, печей, сварочных аппаратов
• Требуется чёткое разделение нейтрали и заземления - нельзя использовать в системах TN-C
• Не рекомендовано подключение к источникам бесперебойного питания (ИБП) с изменённой формой сигнала - возможны ложные срабатывания

Примеры использования

• Защита группы розеток в кухне или ванной комнате многоквартирного дома
• Вводной автомат в щите офисного здания, защищающий освещение и слаботочные системы
• Групповой выключатель для станков с металлообрабатывающими инструментами
• Распределительный щит на производственной линии с большим числом электромоторов

Практические советы

• Перед первым включением обязательно нажмите кнопку тестирования “T” - она проверяет работоспособность дифференциального механизма
• При установке в щит с несколькими АВДТ - убедитесь, что выбрана правильная координация срабатывания (селективность): более ответственные цепи должны иметь меньший ток утечки
• Учитывайте габариты: ширина 88,5 мм занимает 4 модуля - планируйте место заранее
• Проверьте соответствие номинального тока нагрузки: 6 А - это максимум 1,3–1,5 кВт. Превышение вызовет ложные отключения
• Если после срабатывания кнопка “R” остаётся выступающей - не включайте снова, пока не найдете и не устраните причину утечки
