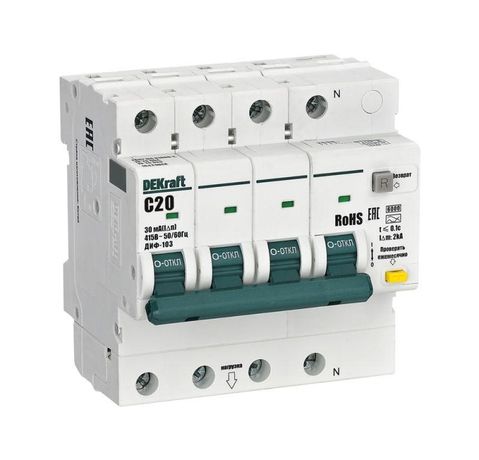

Выключатель автоматический дифференциального тока АВДТ 3P+N 20А 30мА A х-ка C ДИФ-103 6кА | 16429DEK DEKraft APC

Автоматический дифференциальный выключатель ДИФ-103 от DEKraft - устройство для защиты людей и оборудования от поражения током, перегрузок и коротких замыканий. Подходит для установки в щитах жилых, офисных и промышленных объектах. Артикул 16429dek.

Назначение и область применения

ДИФ-103 защищает цепи от опасного тока утечки (до 30 мА), что предотвращает поражение человека электричеством. Также он отключает питание при перегрузке или коротком замыкании. Применяется в вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ), групповых щитах освещения и силовых цепях. Особенно актуален там, где есть повышенная опасность поражения током - ванные комнаты, кухни, мастерские, производственные участки с влажной средой.

Технические характеристики

• Номинальное напряжение: 415 В переменного тока (AC)
• Номинальный ток: 20 А
• Количество полюсов: 4 (3 фазы + N - нейтраль с коммутацией)
• Номинальный ток утечки: 30 мА (0,03 А)
• Тип дифференциального расцепителя: A - реагирует на переменный и пульсирующий постоянный ток утечки (например, от современной техники с выпрямителями)
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (электродвигатели, насосы, светильники с ЭПРА)
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при крупном КЗ
• Номинальное импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения
• Номинальное напряжение изоляции: 500 В
• Частота: 50/60 Гц
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли - требует установки внутри закрытого щита
• Монтаж: на DIN-рейку шириной 35 мм
• Габариты: ширина 88,5 мм, глубина монтажа 73 мм
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запыления

Совместимость и монтаж

ДИФ-103 совместим с DIN-рейками стандарта EN 60715. Установка выполняется так же, как и для обычных автоматических выключателей - фиксация защёлкой. Нейтральный проводник (N) коммутируется - то есть при срабатывании от утечки размыкается и он, обеспечивая полную изоляцию цепи. Для правильного подключения важно соблюдать полярность: вход L/N - сверху, выход - снизу. Монтаж возможен только в сухих, хорошо вентилируемых щитах. Не устанавливается на открытых площадках или в условиях высокой влажности без дополнительной защиты корпуса.

Безопасность и стандарты

• Соответствует требованиям IEC 61009-1 и GOST R 51326.1
• Соответствует нормам RoHS 2.0 - не содержит вредных веществ
• Электронный тип расцепителя - работает при отсутствии напряжения сети (не зависит от питания)

Преимущества

• Боковые каналы охлаждения - снижают нагрев при длительной работе, повышают надёжность
• Индикатор состояния контактов - оконечное окошко показывает, разомкнуты ли контакты механически
• Кнопка “R” - яркая индикация срабатывания именно от утечки тока, отличает её от срабатывания по перегрузке или КЗ
• Унифицированные аксессуары - можно использовать те же дополнительные контакты, блокировки и катушки, что и для серии ВА-101, упрощая комплектацию щитов

Ограничения применения

• Не предназначен для установки вне электрошкафов - степень защиты IP20 исключает работу в сыром, пыльном или открытом исполнении
• Не рекомендован для цепей с преобладанием постоянного тока утечки (например, от солнечных инверторов) - для этого нужен тип B
• Не используется в системах TN-C - требуется отдельный PE-проводник, а здесь N коммутируется, значит, система должна быть TN-S или TT
• Не подходит для мощных двигателей с очень высокими пусковыми токами - лучше выбрать характеристику D

Примеры использования

• Защита группы розеток в ванной комнате квартиры
• Питание насосов, вентиляторов, станков в цеху
• Осветительные цепи в офисах и школах
• Групповой щит на этаже многоквартирного дома

Практические советы

• Перед первым включением обязательно нажмите кнопку “T” - тестирование сработает, если устройство исправно
• Проверяйте индикацию “R” после каждого срабатывания - если она горит, причина - утечка, а не перегрузка
• При проектировании щита учтите ширину 88,5 мм - один ДИФ-103 занимает 4 модуля (18 мм × 4 = 72 мм, плюс зазоры)
• Подбирайте сечение кабеля согласно току 20 А - минимум 2,5 мм2 медного провода
• Не используйте этот аппарат вместо УЗО+автомат - он уже объединяет обе функции, поэтому лишние устройства не нужны
