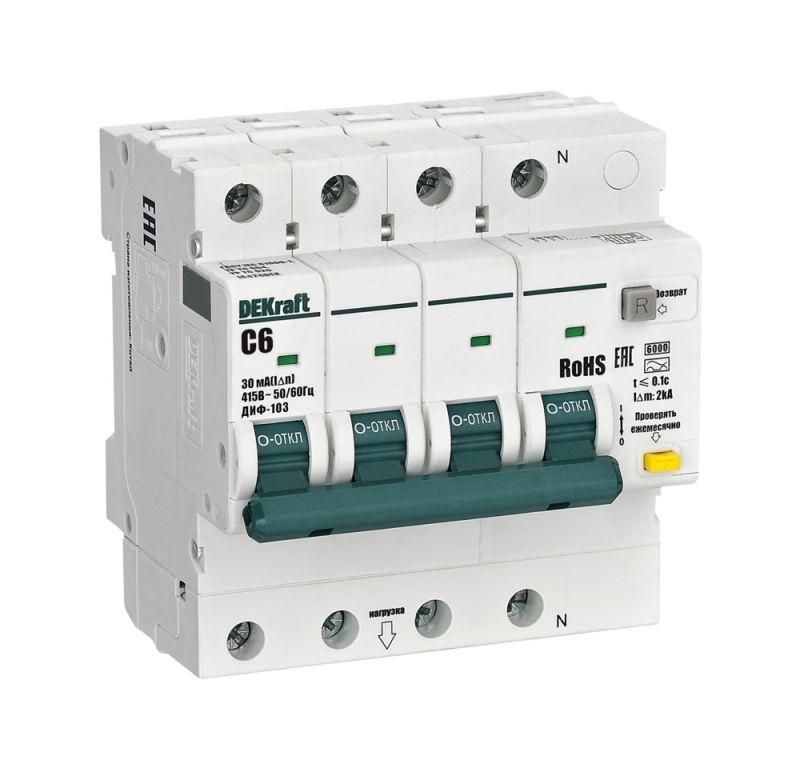

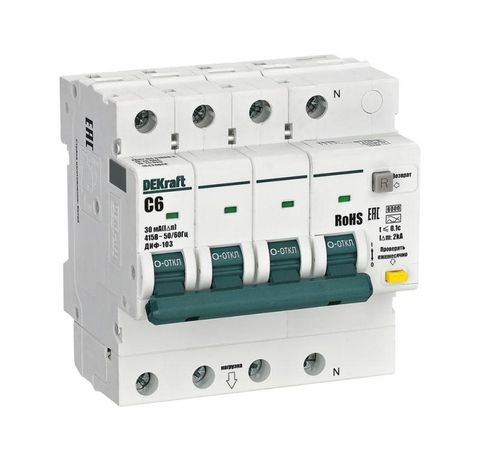

Выключатель автоматический дифференциального тока АВДТ 3P+N 6А 30мА A х-ка C ДИФ-103 6кА | 16426DEK DEKraft APC

Автоматический выключатель дифференциальный DEKRAFT 16426dek - четырёхполюсное устройство (3P+N) с номинальным током 6 А и чувствительностью 30 мА, предназначенное для защиты людей от поражения электрическим током, а также оборудования - от перегрузок и коротких замыканий. Подходит для установки в щитах жилых, офисных и промышленных объектах.

Назначение и область применения

Этот выключатель защищает цепи от трёх видов опасностей: короткого замыкания, длительной перегрузки и утечки тока. Особенно важен там, где есть риск контакта человека с токоведущими частями - например, в ванных комнатах, кухнях, мастерских, на производствах с влажными условиями. Устройство используется в вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ), групповых щитах и распределительных пунктах в зданиях любого типа - от квартир до заводов.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который устройство может пропускать без срабатывания.
• Номинальный ток утечки: 30 мА (0,03 А) - порог, при котором выключатель отключает питание при появлении тока утечки (например, при прикосновении к оголённому проводу).
• Тип дифференциального расцепителя: Class A - реагирует на переменный ток утечки и пульсирующий постоянный ток (в том числе после выпрямления, как в современной технике - компьютерах, зарядках, светодиодах).
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током: светильники, насосы, малые двигатели, бытовая техника.
• Номинальное напряжение: 415 В - рабочее напряжение для трёхфазных сетей 380–400 В.
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А.
• Количество полюсов: 4 (3 фазы + N) - коммутирует все проводники, включая нейтраль.
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира.
• Напряжение изоляции: 500 В - гарантирует надёжную изоляцию между токоведущими частями.
• Импульсное напряжение: 4 кВ - устойчивость к кратковременным скачкам напряжения (молнии, коммутационные броски).
• Степень защиты IP20: защита от прикосновений к токоведущим частям и крупным предметам, но не от воды и пыли - устанавливается внутри закрытых щитов.
• Монтаж: на DIN-рейку шириной 35 мм.
• Габариты: ширина 88,5 мм, глубина монтажа 73 мм - требует достаточного места в щите.
• Тип устройства: электронный - работает от сети, не зависит от магнитных катушек, обеспечивает точную работу даже при слабых утечках.

Совместимость и монтаж

Выключатель DEKRAFT 16426dek совместим со всеми стандартными DIN-рейками 35 мм. Для монтажа требуется свободное место в щите: ширина 88,5 мм занимает почти два модуля (по 17,5 мм каждый). Нейтральный проводник коммутируется - важно правильно подключить L1, L2, L3 и N согласно схеме на корпусе. Не допускается подключение к системам TN-C (где PEN-проводник объединён); требуется система TN-S или TT с отдельным PE-проводником. После установки обязательно проверьте правильность подключения и работоспособность кнопки «Тест».

Безопасность и стандарты

Устройство соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1, что подтверждает его соответствие европейским и российским нормам безопасности. Класс A обеспечивает защиту от современных утечек, вызванных импульсными источниками питания - это актуально для IT-оборудования, LED-освещения и бытовой электроники. Электронная схема имеет повышенную помехоустойчивость и отказоустойчивость.

Преимущества

• Защита от всех типов утечек - включая пульсирующие постоянные токи, которые не ловят более старые модели типа AC.
• Комбинированная защита: от перегрузки, КЗ и утечки - одно устройство вместо двух.
• Коммутируемый нейтраль - повышает безопасность при аварийном отключении, исключает потенциал на нулевом проводе.
• Высокая отключающая способность (6 кА) - подходит для мест с высокой возможностью КЗ, включая промышленные объекты.
• Электронный механизм - стабильная работа при низком напряжении и в условиях колебаний сети.

Ограничения применения

• Не предназначено для открытого монтажа - степень защиты IP20 требует установки только в закрытых щитах.
• Не подходит для систем TN-C (где PEN-проводник не разделяется) - необходимо предварительно выполнить разделение PEN на PE и N.
• Не рекомендуется для мощных двигателей с высоким пусковым током (>5×Iн) - лучше использовать характеристику D.
• Электронный тип требует наличия напряжения на входе для работы - при полном отключении питания тестовая функция не сработает.

Примеры использования

• Защита группы розеток в ванной комнате квартиры.
• Обеспечение безопасности на участке с электроинструментом в гараже или цехе.
• Подключение к щиту освещения с LED-светильниками и драйверами, создающими пульсирующую утечку.
• Групповой автомат в распределительном щите торгового центра или офисного здания.
• Защита холодильного оборудования, насосов, вентиляторов с частотными преобразователями.

Практические советы

• При проектировании учтите ширину 88,5 мм - один такой аппарат займёт больше места, чем обычный однополюсный автомат.
• Проверяйте маркировку на корпусе перед подключением: L1/L2/L3/N должны точно соответствовать схеме.
• Тестируйте устройство ежемесячно кнопкой «T» - это проверяет исправность внутренней цепи.
• Не используйте этот автомат как основной вводный - он рассчитан на групповые цепи. Для ввода нужен автомат с большим номиналом (например, 25–40 А) и аналогичной дифзащитой.
• Если в помещении много электроники - выбирайте именно Class A, а не Class AC - это снижает риск ложных срабатываний.
