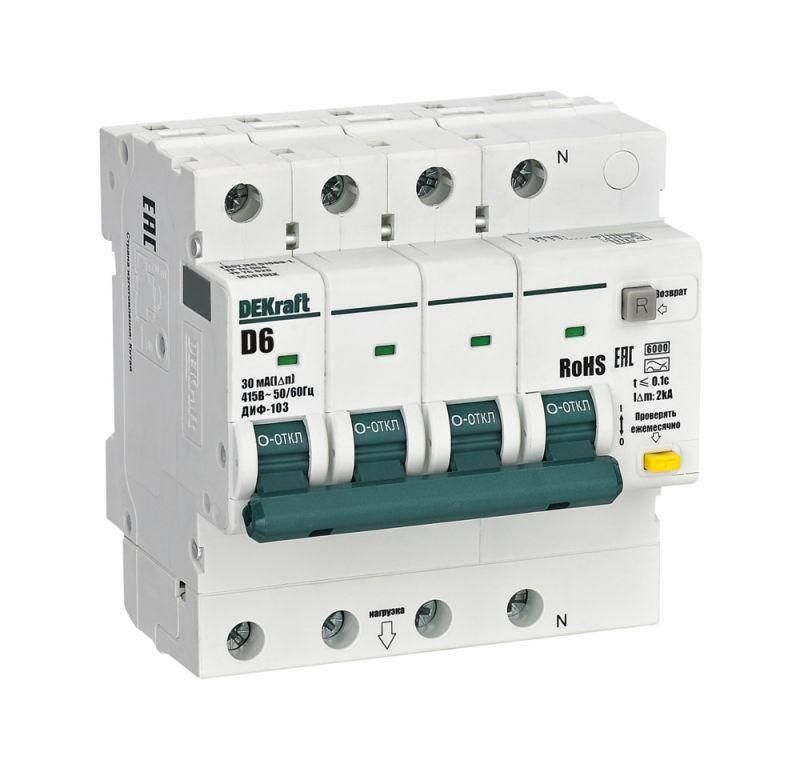

Выключатель автоматический дифференциального тока АВДТ 3P+N 6А 30мА AC х-ка D ДИФ-103 6кА | 16507DEK DEKraft APC

Автоматический дифференциальный выключатель ДИФ-103 от DEKraft (арт. 16507dek) обеспечивает комплексную защиту от перегрузки, короткого замыкания и утечки тока до 30 мА. Устройство предназначено для установки в распределительных щитах жилых, офисных и промышленных объектов.

Назначение и область применения

Выключатель автоматический дифференциальный ДИФ-103 защищает людей от поражения электрическим током при контакте с поврежденной изоляцией или металлическими корпусами оборудования. Он также предотвращает возгорание из-за утечек тока и аварийных режимов. Применяется в вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ), групповых щитах освещения и силовых цепях. Подходит для помещений с повышенной влажностью, где требуется быстрое отключение при появлении опасного потенциала - например, в кухнях, ванных комнатах, мастерских, производственных участках.

Технические характеристики

• Номинальный ток: 6 А - допустимый постоянный ток нагрузки без срабатывания
• Номинальный ток утечки: 30 мА - чувствительность к утечкам, достаточная для защиты человека
• Тип дифференциального тока: AC - реагирует только на переменный ток утечки (например, от бытовой техники)
• Характеристика отключения: D - подходит для цепей с высокими пусковыми токами (электродвигатели, насосы, компрессоры)
• Номинальное напряжение: 415 В - работает в трёхфазных сетях 380–415 В
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Количество полюсов: 4 (3P+N) - отключает все фазы и нейтраль одновременно
• Частота: 50/60 Гц - совместим с сетями России и большинства стран
• Напряжение изоляции: 500 В - гарантирует надёжную изоляцию между токоведущими частями
• Импульсное напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения (молнии, коммутационные броски)
• Степень защиты IP20 - защищён от прикосновения пальцев, но не от воды и пыли; требует установки внутри закрытого шкафа
• Монтажная глубина: 73 мм - необходимый запас места в щите
• Ширина: 88,5 мм - занимает 5 модулей на DIN-рейке (1 модуль = 17,5 мм)
• Тип устройства: электронный - требует внешнего питания для работы дифференциальной части (при отключении нуля устройство остаётся работоспособным)

Совместимость и монтаж

ДИФ-103 монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной установки важно соблюдать полярность: входные кабели подключаются сверху, выходные - снизу. Нейтральный проводник (N) обязательно проходит через аппарат и не должен быть отключен или перемещён вне устройства. Клеммы рассчитаны на медные провода сечением 0,5–25 мм2. После монтажа необходимо проверить работу кнопки «Тест» - она имитирует утечку тока и должна вызвать немедленное отключение. Не рекомендуется использовать в цепях с постоянным током или с высоким содержанием гармоник - возможны ложные срабатывания.

Безопасность и стандарты

ДИФ-103 соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1. Устройство классифицируется как Type A (по международному стандарту), что означает срабатывание при переменном токе утечки и пульсирующем постоянном токе. Электронная схема обеспечивает отказоустойчивость даже при временной потере нулевого провода. Однако при полном отключении нуля функция дифзащиты становится недоступной - это отличает его от более дорогих устройств типа B или S.

Преимущества

• Комбинированная защита: один прибор заменяет два - обычный автомат + УЗО
• Высокая отключающая способность (6 кА) позволяет применять его в местах с большой мощностью потребления
• Характеристика D исключает ложные срабатывания при запуске двигателей
• Электронный механизм обеспечивает стабильную работу при колебаниях сети
• Компактная ширина (5 модулей) экономит место в щитке

Ограничения применения

• Не предназначен для цепей с постоянным током (DC) или смешанными токами (AC+DC)
• Не защищает от утечек постоянного тока - не подходит для систем с солнечными панелями, ИБП, зарядными станциями EV
• IP20 требует обязательной установки в закрытый щит - нельзя использовать на открытых площадках
• Электронная версия зависит от наличия напряжения на входе - при обрыве нуля дифзащита отключается
• Не рекомендован для цепей с высоким уровнем помех (частотные преобразователи, сварочные аппараты без фильтров)

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Подключение насосов, вентиляторов, компрессоров с пуском под нагрузкой
• Групповой щит на этаже офисного здания
• Распределительный щит производственного цеха с электромоторами
• Вводный автомат в ГРЩ многоквартирного дома (если проектом предусмотрена дифзащита на уровне ввода)

Практические советы

• Выбирая ДИФ-103, убедитесь, что посадочный диаметр кабелей соответствует максимальному значению 25 мм2 - иначе соединение будет ненадёжным
• Проверьте наличие нулевой шины в щите перед установкой - нейтраль должна быть подключена строго через этот аппарат
• Не используйте его вместо обычного автомата в цепях без риска утечки - это увеличит стоимость и усложнит диагностику
• Тестируйте устройство ежемесячно кнопкой «T» - особенно в условиях повышенной влажности
• При замене старого УЗО на ДИФ-103 сохраняйте прежнюю схему подключения: фазы и ноль не меняются местами
• Для цепей с частотными преобразователями выбирайте тип B - ДИФ-103 здесь не подойдёт
