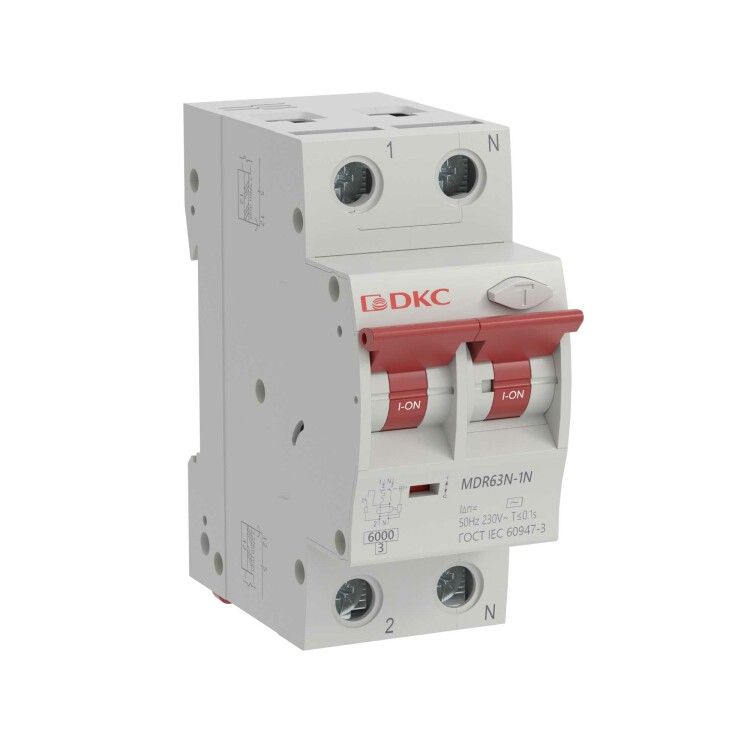

Выключатель автоматический дифференциального тока двухполюсный MDR63N, 20A, 30мА, тип A, C, 6кА, электронный, серии YON MAX - MDR63N-1N2C20-A ДКС

Автоматический выключатель дифференциального тока MDR63N — двухполюсный (1P+N) аппарат серии YON MAX с номинальным током 20 А и чувствительностью 30 мА. Он защищает человека от удара током, предотвращает возгорания из-за утечек и обеспечивает надёжную работу в бытовых и общественных сетях на 230 В.

Назначение и область применения

MDR63N предназначен для защиты электрических цепей переменного тока от трёх основных опасностей: перегрузок, коротких замыканий и утечек тока. Особенно важен там, где есть риск поражения электрическим током — в ванных комнатах, кухнях, детских помещениях, на открытых площадках и в местах с повышенной влажностью. Подходит для установки в распределительных щитах жилых домов, квартир, офисов, школ, больниц и торговых центров.

Технические характеристики

• Номинальное напряжение: 230 В (переменный ток, частота 50 Гц)
• Номинальный ток: 20 А
• Дифференциальный ток утечки: 30 мА — срабатывает при утечке выше этого значения
• Тип тока утечки: A — реагирует на переменный и пульсирующий постоянный ток утечки (например, от современной техники: инверторов, зарядных устройств, ЭПРА)
• Характеристика срабатывания: C — подходит для нагрузок с высокими пусковыми токами (двигатели, насосы, компрессоры)
• Номинальная отключающая способность: 6 кА — способен безопасно отключить цепь при максимальном КЗ до 6000 А
• Количество полюсов: 2 (1P+N) — размыкает фазу и ноль одновременно
• Количество модулей DIN: 2
• Номинальное импульсное выдерживаемое напряжение: 4 кВ — устойчив к скачкам напряжения
• Степень защиты IP20 — защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Рабочий диапазон температур: от –25 °C до +40 °C
• Способ монтажа: на DIN-рейку 35 мм
• С коммутируемым нейтральным проводником: да — ноль также разрывается при срабатывании

Совместимость и монтаж

MDR63N совместим с любыми стандартными DIN-рейками шириной 35 мм. Устанавливается в распределительных щитах с достаточным свободным местом — занимает два модуля. Обязательно соблюдайте полярность: вход фазы и ноля должны соответствовать маркировке на корпусе. Нельзя использовать в сетях постоянного тока или с напряжением выше 230 В. Для правильной работы требуется заземление в сети — он не заменяет систему TN-S или TT.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC/EN 61009-1 для автоматических выключателей дифференциального тока. Сертифицирован для использования в бытовых и аналогичных условиях. Компоненты выполнены из самозатухающих материалов, обеспечивают термическую стабильность даже при длительной работе на пределе нагрузки.

Преимущества

• Защита типа A — работает против утечек от современной электроники (LED-освещение, инверторы, компьютеры), что важно для новых домов
• Коммутируемый ноль повышает безопасность — полностью отключает цепь при аварии
• Характеристика C позволяет применять его рядом с двигателями и насосами без ложных срабатываний
• Высокая отключающая способность (6 кА) гарантирует надёжность даже при серьёзных КЗ
• Гарантия производителя — 5 лет

Ограничения применения

• Не применяется в сетях постоянного тока
• Не предназначена для внешней установки — степень защиты IP20 исключает использование вне помещений или в сырых зонах без дополнительной защиты
• Не заменяет основную защиту от перегрузок — должен использоваться в паре с обычными автоматами при необходимости групповой защиты
• Не рекомендован для цепей с высоким уровнем помех (например, сварочные аппараты без фильтров)
• Не следует устанавливать в щитах с температурой выше +40 °C — возможны отказы

Примеры использования

• Щиток квартиры — защита розеток в ванной и кухне
• Электрощит коттеджа — отдельный дифавтомат на контур теплого пола
• Торговый центр — защита освещения и оборудования в туалетах
• Школа — защита розеток в мастерских и лабораториях
• Подключение бойлера, стиральной машины, духового шкафа — особенно актуально при наличии металлических корпусов

Практические советы

• Проверяйте маркировку на корпусе перед монтажом — вход и выход фазы/нуля указаны стрелками
• Используйте тестовую кнопку «T» ежемесячно — она проверяет работоспособность дифференциального трансформатора
• При установке нескольких дифавтоматов в одном щите — не забудьте про координацию по времени срабатывания, чтобы избежать ложных отключений всей системы
• Если в сети много электроники — выбирайте именно тип A, как здесь; тип AC не справится с утечками от LED-драйверов
• При замене старого устройства — убедитесь, что новый MDR63N имеет такой же номинальный ток и класс отключения
