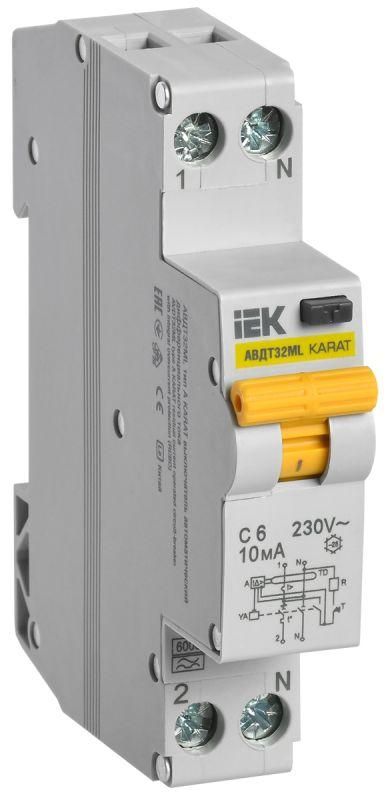

Выключатель автоматический дифференциального тока АВДТ32ML тип A С6 10мА KARAT | MVD12-1-006-C-010-A IEK

Автоматический выключатель дифференциального тока АВДТ32ML тип A С6 10мА от IEK предназначен для защиты людей от поражения электрическим током и предотвращения возгораний в бытовых и аналогичных сетях. Этот прибор сочетает функции УЗО и автомата в одном модуле, что делает его компактным решением для щитов на DIN-рейке.

Назначение и область применения

АВДТ32ML тип A С6 10мА защищает от утечек тока, которые могут возникнуть при повреждении изоляции проводов или оборудования. Он сработает при токе утечки 10 миллиампер - уровне, безопасном для жизни человека. Также устройство защищает от перегрузок и коротких замыканий в однофазной сети 230 В, 50 Гц. Подходит для установки в жилых домах, офисах, квартирах, на кухнях, в ванных комнатах, где используются электроприборы с повышенной опасностью (стиральные машины, бойлеры, микроволновки).

Технические характеристики

• Номинальное напряжение: 230 В (переменный ток)
• Номинальный ток: 6 А
• Дифференциальный ток срабатывания: 10 мА
• Тип чувствительности: A - реагирует на переменный и импульсный постоянный ток утечки (например, от современных приборов с импульсными источниками питания)
• Номинальная отключающая способность: 6 кА
• Характеристика времятоковой зависимости: C - подходит для нагрузок с умеренным пусковым током (освещение, бытовые приборы)
• Количество полюсов: 2 (фаза + ноль, оба коммутируются)
• Ширина: 1 модуль (18 мм)
• Способ монтажа: на DIN-рейку
• Частота: 50 Гц
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли
• Срок службы: до 15 лет

Совместимость и монтаж

АВДТ32ML тип A С6 10мА устанавливается на стандартную DIN-рейку шириной 35 мм. Его одномерная конструкция позволяет разместить несколько таких устройств в одном распределительном щите без потери места. Коммутируемый нулевой провод обеспечивает полное отключение цепи при срабатывании - это требование норм безопасности для помещений с высокой влажностью. Для правильного подключения важно соблюдать полярность: вход фазы и нуля должны соответствовать маркировке на корпусе устройства. Монтаж допускается только после отключения напряжения.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Класс защиты типа A гарантирует работу с современной техникой, включая устройства с выпрямителями (компьютеры, зарядки, LED-светильники). Наличие коммутируемого нуля соответствует рекомендациям ПУЭ для зон с повышенной опасностью. Пробой изоляции или выход из строя внутренних элементов не вызывает самопроизвольного включения - устройство остаётся в отключенном состоянии до ручного восстановления.

Преимущества

• Объединяет функции УЗО и автоматического выключателя - экономит место в щите
• Работает с импульсными токами утечки - совместим с новыми бытовыми приборами
• Коммутируемый ноль повышает уровень безопасности при аварийных ситуациях
• Корпус выполнен из самозатухающего пластика, устойчив к нагреву
• Яркая рычажная кнопка тестирования и четкий индикатор состояния (ON/OFF)

Ограничения применения

• Не применяется в трехфазных сетях - только для однофазных 230 В
• IP20 не обеспечивает защиту от влаги - нельзя устанавливать вне щита или в сырых местах без дополнительной защиты
• Не подходит для мощных двигателей или сварочных аппаратов - характеристика C рассчитана на умеренные пусковые токи
• Не используется в системах TN-C - требуется отдельный PE-проводник (TN-S, TT)

Примеры использования

• Защита розеток в ванной комнате - подключение стиральной машинки или бойлера
• Щитовая группа на кухне - питание микроволновки, кофемашины, электрочайника
• Линии освещения в подвале или гараже - где возможны повреждения изоляции
• Дополнительная защита для компьютеров, телевизоров, зарядных станций

Практические советы

• Перед установкой проверьте соответствие номинального тока (6 А) нагрузке - не подключайте более 1400 Вт (P = U × I = 230 × 6)
• Используйте АВДТ32ML тип A С6 10мА вместо двух отдельных устройств (УЗО + автомат) - так проще и надежнее
• Тестируйте устройство ежемесячно кнопкой “T” - это проверяет работоспособность дифференциального трансформатора
• При замене старого УЗО убедитесь, что новый имеет такой же тип A и 10 мА - особенно если ранее использовались устройства с типом AC
• Не устанавливайте рядом с источниками сильных помех (частотные преобразователи, инверторы) - это может вызывать ложные срабатывания
