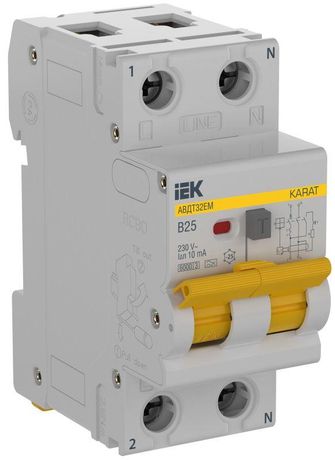

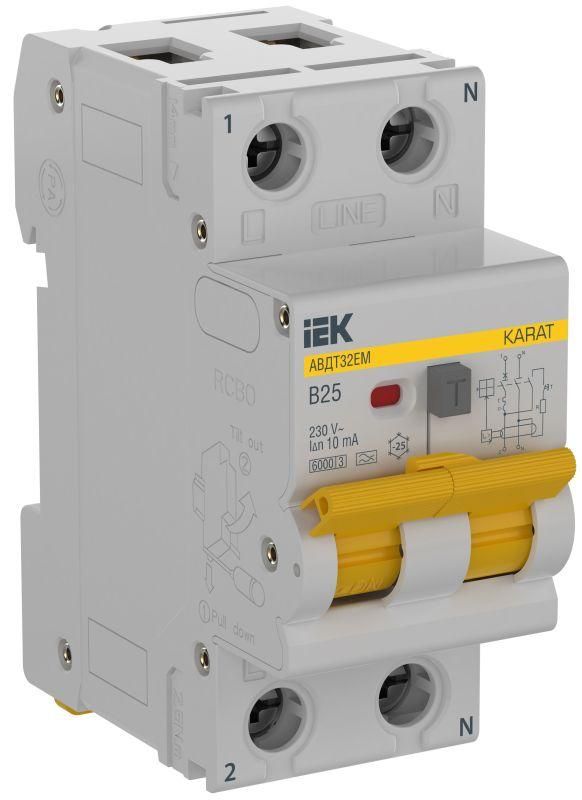

Выключатель автоматический дифференциального тока АВДТ32EM KARAT B 25А 10мА тип A IEK (ИЭК) KA-VD14-1-025-B-010-A

Автоматический выключатель дифференциального тока АВДТ32EM 1P B25 10мА тип A от IEK (ИЭК) обеспечивает защиту людей от поражения электрическим током и защищает электропроводку от перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых зданий, работает без зависимости от напряжения сети благодаря отсутствию электроники.

Назначение и область применения

АВДТ32EM 1P B25 10мА тип A предназначен для защиты однополюсных цепей переменного тока на 230 В. Он сочетает функции обычного автомата и устройства защитного отключения (УЗО): отключает питание при превышении тока нагрузки, при коротком замыкании и при утечке тока через человека или поврежденную изоляцию. Особенно эффективен в бытовых условиях - кухнях, ванных комнатах, детских помещениях, где повышен риск поражения током. Применяется в частных домах, квартирах и общественных зданиях.

Технические характеристики

• Номинальный ток: 25 А - выдерживает постоянную нагрузку до этого значения, срабатывает при длительной перегрузке выше этой отметки;
• Дифференциальный ток: 10 мА - чувствителен к утечкам от 10 миллиампер, что соответствует требованиям безопасности для защиты людей;
• Тип дифференциального тока: A - реагирует на переменный ток утечки и импульсный постоянный (например, от современной техники: стиральные машины, компьютеры, светодиодные драйверы);
• Характеристика срабатывания: B - срабатывает при кратковременных перегрузках до 3–5 кратном значении номинала, подходит для освещения и бытовой техники;
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В;
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при максимальном токе КЗ до 6000 А;
• Количество полюсов: 1 - защищает только фазный провод, ноль проходит через устройство без коммутации;
• Модульная ширина: 2 модуля - занимает 36 мм в щите, совместим со стандартными DIN-рейками;
• Максимальное сечение провода: 25 мм2 - позволяет подключать мощные кабели, включая медные жилы сечением до 25 квадратных миллиметров;
• Степень защиты: IP20 - защищен от прикосновений пальцами и твердыми предметами, но не от воды и пыли; требует установки внутри закрытого щита;
• Рабочая температура: от -25C до +45C - подходит для установки в неотапливаемых помещениях, таких как подвалы или технические этажи;
• Механическая износостойкость: 20 000 циклов - срок службы переключений без потери надежности;
• Коммутационная износостойкость: 10 000 циклов - количество срабатываний при токе нагрузки перед необходимостью замены;
• Наличие нейтрального проводника: да - нулевой провод проходит через устройство, но не отключается;
• Способ монтажа: DIN-рейка - легко фиксируется на стандартной рейке в щите без дополнительных креплений;
• Класс защиты: 0 - не имеет дополнительной изоляции, поэтому обязательно требуется заземление корпуса щита.

Совместимость и монтаж

АВДТ32EM 1P B25 10мА тип A устанавливается на DIN-рейку шириной 35 мм. Для подключения используются верхние и нижние клеммы: фаза подводится на вход, отходит на нагрузку, ноль проходит через устройство без разрыва. Обязательно соблюдать полярность: фаза должна быть подключена к контакту с маркировкой L, ноль - к N. Максимальное сечение провода - 25 мм2, минимальное - рекомендуется не менее 1,5 мм2 для надежного контакта. Устройство совместимо с другими элементами серии KARAT от IEK, включая автоматы, УЗО и дифавтоматы того же форм-фактора. Не допускается установка вне распределительного щита или в местах с высокой влажностью без дополнительной защиты.

Безопасность и стандарты

АВДТ32EM 1P B25 10мА тип A соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1 для устройств защитного отключения типа A. Отсутствие электронных компонентов делает его работоспособным даже при обрыве нулевого провода - важное преимущество в старых сетях с плохим качеством нейтрали. Несмотря на класс защиты 0, устройство безопасно при правильной установке в металлический щит с заземленным корпусом. Не предназначено для работы в системах TN-C, так как использует отдельный нулевой проводник.

Преимущества

• Не зависит от напряжения сети - работает даже при аварийных режимах, когда другие УЗО выходят из строя;
• Чувствительность 10 мА - оптимальна для защиты жизни человека в бытовых условиях;
• Тип A - подходит для современного оборудования с выпрямителями и импульсными источниками питания;
• Высокая механическая и коммутационная износостойкость - долгий срок службы без обслуживания;
• Простая конструкция - меньше точек отказа, чем у электронных аналогов;
• Совместимость с сериями KARAT - удобно комплектовать щит одним брендом.

Ограничения применения

• Не применяется в трехфазных сетях - только для однофазных цепей 230 В;
• Не защищает от перенапряжений и грозовых импульсов - нужен дополнительный защитный аппарат (SPD);
• Не подходит для открытой установки - IP20 требует герметичного щита;
• Не используется в системах TN-C - требует отдельного PEN-проводника, который здесь недопустим;
• Не рекомендован для помещений с влажностью выше 80% без дополнительной защиты корпуса;
• Не защищает от двойной утечки - если два потребителя одновременно имеют утечку, суммарный ток может не достичь 10 мА, и срабатывания не произойдет.

Примеры использования

• Защита розеточных групп в ванной комнате - предотвращает удар током при использовании бритвы или стиральной машинки;
• Линии питания кухонной техники - микроволновки, кофемашин, электрочайников;
• Осветительные цепи в подъездах и коридорах - снижает риск поражения при замене лампы;
• Подключение теплого пола или электрокотла - где возможна утечка через влагу или поврежденную изоляцию;
• Щитовые группы в старых домах с нестабильной нейтралью - благодаря отсутствию электроники остается работоспособным при обрыве нуля.

Практические советы

• Перед первым запуском всегда проверяйте кнопку “Т” - она имитирует утечку и должна вызывать отключение;
• При установке в щит с несколькими АВДТ32EM 1P B25 10мА тип A следите, чтобы нулевые провода каждой группы не были объединены после устройства - это нарушит работу;
• Не подключайте к этому устройству нагрузку более 5,75 кВт (25 А × 230 В) - превышение снизит срок службы;
• При монтаже не затягивайте клеммы слишком сильно - можно повредить контактную пластину;
• Если устройство часто срабатывает без видимой причины - проверьте изоляцию кабеля и состояние подключенных приборов;
• Для комплексной защиты рекомендуется использовать этот дифавтомат в паре с УЗО на 30 мА на ответвлениях - тогда получится двухуровневая система безопасности.
