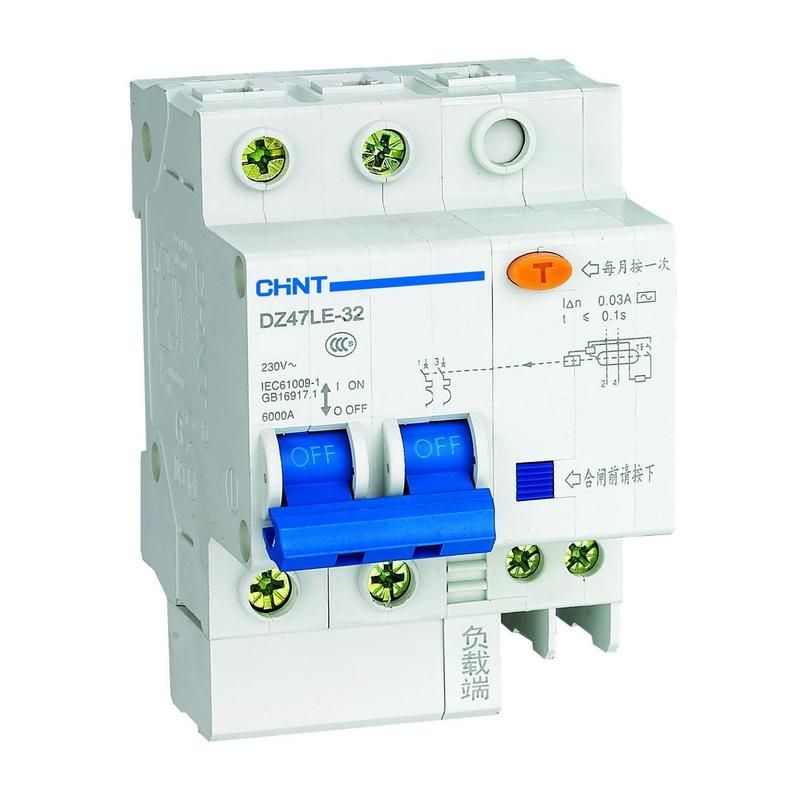

Выключатель автоматический дифференциального тока DZ47LE-32 двухполюсный 6A 30mA тип AC характеристика С - 199628 CHINT

Автоматический выключатель дифференциального тока CHINT DZ47LE-32 двухполюсный 6А 30мА тип AC характеристика С 6кА сочетает защиту от утечек тока и сверхтоков в одном устройстве. Подходит для установки в распределительных щитах жилых, офисных и промышленных объектах, где требуется надёжная защита людей и оборудования.

Назначение и область применения

Этот выключатель защищает человека от удара электрическим током при случайном контакте с проводниками - например, при повреждении изоляции в розетках, стиральных машинах или освещении. Также он предотвращает возгорание из-за утечек тока через изоляцию. Устройство применяется там, где есть риск поражения током: в ванных комнатах, кухнях, на улице (при использовании в защищённых щитах), в мастерских и на производстве. Отлично работает в паре с обычными автоматами в щите - обеспечивает комплексную защиту.

Технические характеристики

• Номинальный ток: 6 А - максимальный постоянный ток, который выключатель может держать без отключения;
• Номинальный ток утечки: 30 мА - чувствительность к утечкам; при превышении этого значения выключатель отключится за доли секунды;
• Тип утечки: AC - реагирует только на переменный ток утечки (стандартно для бытовых сетей);
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами, таких как двигатели, насосы, компрессоры;
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В;
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при большом КЗ;
• Количество полюсов: 2 - отключает одновременно фазу и ноль, что важно для безопасности;
• Частота: 50/60 Гц - совместим с сетями России и Европы;
• Напряжение изоляции: 500 В - гарантирует безопасную работу при колебаниях напряжения;
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к скачкам напряжения, например, от молний;
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды;
• Ширина: 3,5 модуля - занимает место в щите, соответствует стандартной DIN-рейке;
• Рабочая температура: от –25C до +40C - можно использовать в неотапливаемых помещениях, но не на улице без корпуса.

Совместимость и монтаж

DZ47LE-32 монтируется на DIN-рейку шириной 17,5 мм. Для установки требуются два свободных места на рейке (по 17,5 мм каждое). Подключение: входные провода - сверху, выходные - снизу. Обязательно соблюдать полярность: L и N должны быть правильно подсоединены. Нельзя использовать этот выключатель в трёхфазных системах - он предназначен только для однофазных цепей. Совместим с другими аппаратами серии DZ47LE и стандартными автоматами CHINT. Монтаж допускается только в закрытых распределительных щитах.

Безопасность и стандарты

Устройство соответствует требованиям международного стандарта IEC 61009-1 для выключателей дифференциального тока. Применяет принцип дифференциальной защиты: сравнивает ток в фазе и нуле - при разнице более 30 мА отключается. Это делает его эффективным средством против поражения током. Сертифицирован для использования в бытовых и аналогичных условиях согласно ГОСТ Р 50030.2.

Преимущества

• Объединяет функции УЗО и автомата - экономит место в щите;
• Быстрая реакция на утечку (менее 0,1 с) - снижает риск травмы;
• Защита от перегрузки и КЗ - исключает необходимость установки отдельного автомата;
• Надёжная механическая конструкция - срок службы до 10 000 операций включения/выключения;
• Яркий индикатор состояния - видно, сработал ли выключатель или просто отключен вручную.

Ограничения применения

• Не подходит для цепей с постоянным током - только переменный (AC);
• Не защищает от утечек постоянного тока (например, от солнечных батарей или ИБП);
• IP20 - нельзя устанавливать во влажных местах без дополнительной защиты (корпуса);
• Не рекомендован для питания высокочувствительного оборудования (медицинские приборы, серверы) - нужна более точная защита;
• Не используется в качестве основного рубильника - только как защитное устройство.

Примеры использования

• Щит в квартире: защита розеток на кухне и в ванной;
• Гараж или мастерская: питание болгарки, сварочного аппарата, светильников;
• Коттедж: автономная система освещения и розеток на террасе (если установлен внутри щита);
• Производственный участок: управление маломощными станками с двигателем (до 1,5 кВт).

Практические советы

• Проверяйте работоспособность устройства ежемесячно кнопкой «Тест» - она имитирует утечку тока;
• При установке в старый щит проверьте посадочные размеры - ширина 3,5 модуля должна точно подходить;
• Не используйте вместо него обычный автомат - он не спасёт от удара током;
• Если в доме много мощных приборов (стиральная машина, бойлер), убедитесь, что суммарный ток не превышает 6 А на эту группу;
• Для больших помещений лучше применять несколько DZ47LE-32 по зонам, чем один на весь дом - так проще найти причину срабатывания.
