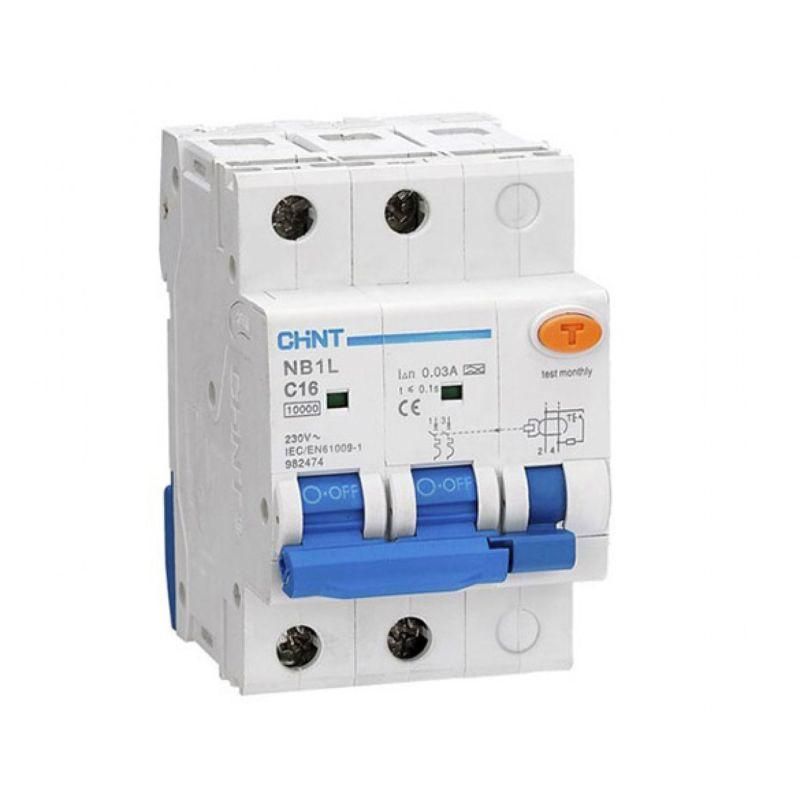

Выключатель автоматический дифференциального тока NB1L 2P B20 30mA тип AC 10kA (54mm) (R) | 205084 CHINT

Автоматический выключатель дифференциального тока NB1L - двухполюсное устройство с номинальным током 20 А и чувствительностью 30 мА, предназначенное для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в бытовых и промышленных сетях. Выключатель NB1L обеспечивает одновременную защиту от перегрузок, коротких замыканий и дифференциальных токов, что делает его надёжным решением для однофазных цепей 230 В.

Назначение и область применения

Выключатель NB1L используется в однофазных электросетях переменного тока 230 В, 50/60 Гц. Он защищает человека от поражения током при косвенном прикосновении (например, при пробое изоляции на корпус оборудования), а также предотвращает возгорания, вызванные утечками тока. Подходит для установки в распределительных щитах жилых домов, офисов, мастерских, производственных участков и других объектов, где требуется повышенная безопасность.

Технические характеристики

• Номинальный ток: 20 А
• Номинальный ток утечки: 30 мА (чувствительность для защиты людей)
• Тип дифференциального тока: AC - реагирует на синусоидальные утечки переменного тока
• Количество полюсов: 2P - отключает фазу и ноль одновременно
• Отключающая способность: 10 кА - способен выдерживать и отключить ток короткого замыкания до 10 000 А
• Характеристика срабатывания: B - срабатывает при перегрузке от 3–5 кратного номинала, подходит для бытовой техники и освещения
• Номинальное напряжение: 230 В
• Напряжение изоляции: 500 В
• Импульсное выдерживаемое напряжение: 6 кВ - устойчив к скачкам напряжения
• Частота: 50/60 Гц
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Рабочая температура: от -25C до +40C
• Ширина по модулям: 3 модуля (54 мм)
• Степень загрязнения: 2 - допустимо использование в помещениях с нормальной запылённостью
• Конструкция: электромеханическая - работает без внешнего питания, сохраняет функциональность даже при отсутствии напряжения

Совместимость и монтаж

Выключатель NB1L монтируется на стандартную DIN-рейку шириной 35 мм. Подключение проводов - с нижней стороны, что соответствует современным требованиям безопасности. Устройство совместимо со всеми типовыми щитами, использующими модульную систему. Для правильной работы необходимо соблюдать посадочные размеры: ширина 54 мм требует свободного места в щите минимум 3 модуля. Ноль и фаза должны быть правильно подключены - устройство не работает при обратной коммутации.

Безопасность и стандарты

NB1L соответствует международному стандарту IEC 61009-1 для автоматических выключателей дифференциального тока. Электромеханическая конструкция гарантирует работу даже при отказе сети, что повышает надёжность защиты. Устройство прошло испытания на импульсную прочность (6 кВ) и термическую стойкость, что позволяет использовать его в условиях колебаний напряжения.

Преимущества

• Электромеханическая схема - не зависит от наличия напряжения в сети, всегда сработает при утечке
• Индикация положения контактов - окно показывает, был ли отключён выключатель из-за утечки или перегрузки
• Узкая форма (3 модуля) - экономит место в щите
• Высокая отключающая способность (10 кА) - подходит для сетей с высокой потенциальной мощностью КЗ
• Совместим с вспомогательными контактами XF9/XF9J и расцепителями S9/V9 - можно интегрировать в системы автоматизации

Ограничения применения

• Не применяется в сетях постоянного тока - только для переменного тока типа AC
• Не защищает от утечек постоянного тока или пульсирующего тока - для таких задач нужен тип A
• IP20 - нельзя устанавливать во влажных местах (ванная, баня, улица) без дополнительной защиты
• Не рассчитан на частые включения - максимальная частота 240 циклов в час, не подходит для аппаратов с частым управлением
• Требуется регулярная проверка кнопкой «Тест» - не менее одного раза в месяц

Примеры использования

• Защита розеточных групп в квартире - особенно на кухне, в ванной, детской комнате
• Щиты на этажах многоквартирных домов - для групповой защиты нескольких помещений
• Оборудование в мастерских: сварочные аппараты, точечные станки, компрессоры
• Осветительные цепи в административных зданиях, где важна безопасность персонала

Практические советы

• Перед установкой обязательно проверьте соответствие номинального тока нагрузки - не превышайте 20 А
• При использовании в старых проводках с плохой изоляцией возможны ложные срабатывания - рекомендуется диагностика сети перед установкой
• Проверяйте работу кнопкой «Тест» ежемесячно - это обязательное условие безопасности
• Если требуется защита от постоянного тока утечки (например, от солнечных батарей или ИБП), выбирайте модель типа A вместо AC
• При необходимости удалённой сигнализации о срабатывании используйте дополнительные контакты XF9J - они доступны как опция
