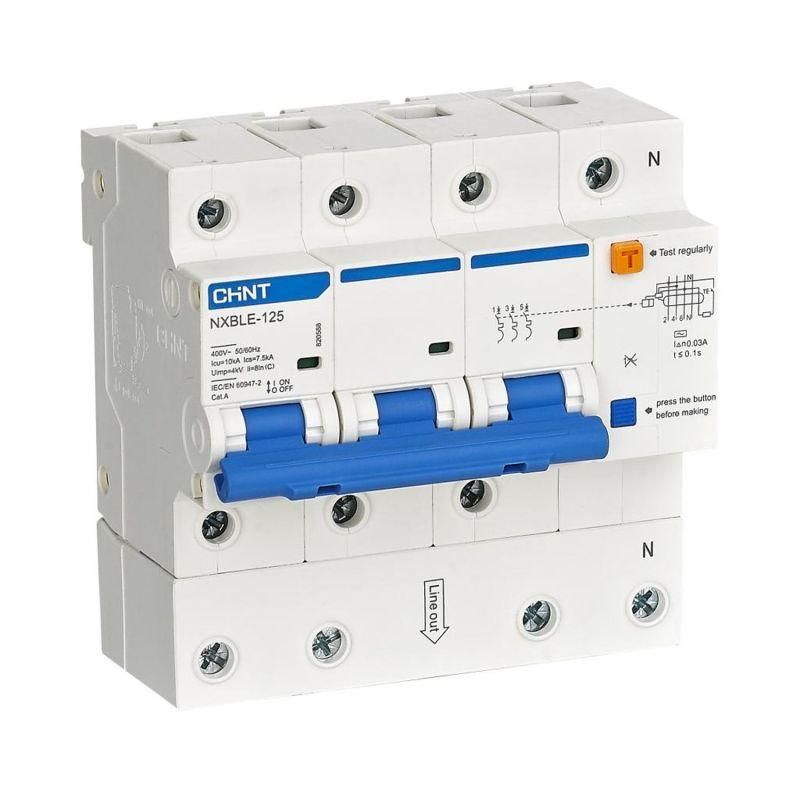

Выключатель автоматический дифференциального тока NXBLE-125 3P+N 100A, х-ка C 30mA, электронный тип AС, С, 10kA (R) | 820588 CHINT

Автоматический выключатель дифференциального тока CHINT NXBLE-125 3P+N 100A с характеристикой C и чувствительностью 30 мА предназначен для защиты людей от поражения электрическим током, предотвращения возгораний из-за утечек тока и обеспечения надёжной работы электросетей в жилых, коммерческих и промышленных объектах. Устройство сочетает функции автоматического выключателя и устройства защитного отключения (УЗО) в одном корпусе.

Назначение и область применения

CHINT NXBLE-125 3P+N 100A используется для защиты электрических цепей переменного тока с напряжением до 400 В и частотой 50/60 Гц. Он защищает от:

• поражения электрическим током при косвенном прикосновении (утечка ≥ 30 мА);
• перегрузки и короткого замыкания;
• возгораний, вызванных длительными утечками тока через изоляцию.

Подходит для установки в распределительных щитах жилых домов, офисов, производственных помещений, где требуется высокая степень безопасности - особенно там, где используются мощные трёхфазные потребители: насосы, компрессоры, конвейеры, сварочные аппараты.

Технические характеристики

• Номинальный ток: 100 А - допустимый постоянный ток без срабатывания.
• Номинальный ток утечки: 30 мА - чувствительность к утечкам, обеспечивающая защиту человека.
• Тип тока утечки: AC - реагирует только на синусоидальные переменные утечки (не работает с постоянными или импульсными).
• Количество полюсов: 4 (3 фазы + N) - отключает все проводники, включая нейтраль.
• Номинальное напряжение: 400 В - максимальное рабочее напряжение сети.
• Номинальная отключающая способность: 10 кА - способность безопасно прервать ток короткого замыкания до этого значения.
• Характеристика срабатывания: C - срабатывает при токах 5–10 крат от номинала, подходит для нагрузок с умеренным пуском (электродвигатели, светильники).
• Напряжение изоляции (Ui): 500 В - гарантирует безопасную работу при повышенных напряжениях.
• Импульсное выдерживаемое напряжение (Uimp): 4 кВ - устойчивость к скачкам напряжения (например, от молний).
• Степень защиты (IP): IP20 - защита от прикосновения к токоведущим частям и крупным предметам, но не от воды и пыли.
• Рабочая температура: от -25C до +40C - подходит для неотапливаемых помещений, но не для экстремальных условий.
• Ширина модуля: 6,5 модулей - занимает место на DIN-рейке, совместим со стандартными щитами.
• Частота: 50/60 Гц - универсальное применение в России и мире.

Совместимость и монтаж

CHINT NXBLE-125 3P+N 100A монтируется на стандартную DIN-рейку шириной 35 мм. Подключение нагрузки осуществляется снизу - важно соблюдать направление при сборке щита. Нейтраль (N) обязательно должна проходить через устройство - отключение незащищённой нейтрали запрещено. Для правильной установки необходимо:

• соединить три фазы с верхними клеммами L1, L2, L3;
• нейтраль - с клеммой N;
• нагрузку - к нижним клеммам;
• не путать вход и выход - устройство не рассчитано на обратное подключение.

Рекомендуется использовать с медными проводниками сечением 16–50 мм2 для фаз и 25 мм2 для нейтрали - соответствует номинальному току 100 А.

Безопасность и стандарты

CHINT NXBLE-125 соответствует требованиям международных стандартов IEC 61009-1 и IEC 61009-2-1. Отключение нейтрали реализовано механически - при срабатывании УЗО нейтральный проводник полностью размыкается, что исключает опасность сохранения потенциала на нагрузке. Устройство имеет индикатор положения контактов - окно показывает «I» (включено) или «O» (выключено).

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите и снижает количество точек подключения.
• Высокая отключающая способность (10 кА) - надёжно работает даже при серьёзных КЗ.
• Защита нейтрали - повышает безопасность при повреждении изоляции.
• Электронная начинка - быстрое и точное срабатывание при утечке.
• Кнопка тестирования - позволяет ежемесячно проверять исправность без специнструментов.

Ограничения применения

• Не применяется в сетях с постоянным током или импульсными утечками - тип AC не реагирует на такие сигналы.
• IP20 - нельзя устанавливать во влажных помещениях, на улице или в местах с высокой запылённостью.
• Рабочая температура выше +40C снижает срок службы - требует принудительного охлаждения или установки в хорошо вентилируемых щитах.
• Не рекомендован для цепей с очень частыми включениями (более 10 раз в день) - механический ресурс ограничен (4000 циклов при In > 100 A).
• Не подходит для защиты оборудования с высокими пусковыми токами (>10×In) - лучше выбрать характеристику D.

Примеры использования

• Щит этажный в многоквартирном доме - защита группы розеток и бытовой техники.
• Производственный участок - питание трёхфазного станка с металлообработкой.
• Офисный комплекс - защита серверной комнаты и систем кондиционирования.
• Гараж или мастерская - обеспечение безопасности при работе с электроинструментом.

Практические советы

• Перед первым включением всегда нажмите кнопку «Тест» - убедитесь, что устройство отключается.
• Проверяйте работоспособность CHINT NXBLE-125 3P+N 100A хотя бы один раз в месяц - это требование нормативов.
• При установке в щит с несколькими УЗО - используйте селективность: основной выключатель на входе - с задержкой (300 мА), ответвления - с 30 мА.
• Не подключайте ноль после УЗО к заземлению - это вызовет ложные срабатывания.
• Если устройство часто срабатывает - проверьте изоляцию кабелей, наличие старой техники с утечками, либо подключенные устройства с плохой землёй.
• Для удалённой сигнализации можно заказать опцию AL-X3 - она передаёт сигнал о срабатывании на внешнюю систему контроля.
