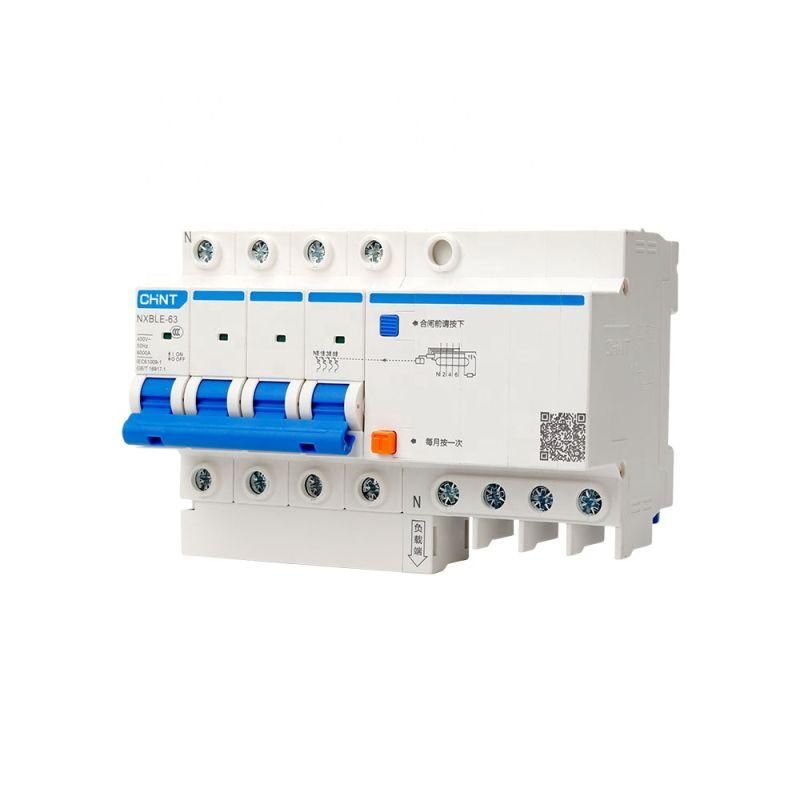

Выключатель автоматический дифференциального тока NXBLE-63 4P C32 30mA тип AC 6kA (R) | 982160 CHINT

Автоматический выключатель дифференциального тока NXBLE-63 (R) с номинальным током 32 А и чувствительностью 30 мА обеспечивает защиту от утечек, перегрузок и коротких замыканий в четырёхпроводных сетях 400 В. Этот аппарат серии NXBLE-63 от CHINT применяется в жилых, коммерческих и промышленных объектах, где требуется надёжная защита людей и оборудования.

Назначение и область применения

Выключатель NXBLE-63 (R) предназначен для защиты человека от поражения электрическим током при косвенном прикосновении, а также предотвращения возгораний, вызванных утечками тока. Он сочетает функции обычного автомата (защита от перегрузки и КЗ) и УЗО (защита по дифференциальному току). Применяется в распределительных щитах квартир, офисов, производственных помещений, мастерских и других объектов с трёхфазной сетью 400 В. Подходит для питания станков, насосов, систем вентиляции и другого оборудования с высокой стартовой нагрузкой.

Технические характеристики

• Номинальный ток: 32 А
• Номинальный ток утечки: 30 мА (0,03 А) - срабатывает при утечке выше этого значения
• Тип дифференциального тока: AC - реагирует на синусоидальные переменные утечки (стандартный тип для бытовых и промышленных сетей)
• Количество полюсов: 4P - защищает все три фазы и ноль одновременно
• Отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А
• Характеристика срабатывания: C - оптимизирована для нагрузок со средними пусковыми токами (например, двигатели, светильники с ЭПРА)
• Номинальное напряжение: 400 В (рабочее), 500 В (изоляционное)
• Напряжение импульсной прочности: 4 кВ - устойчив к кратковременным скачкам напряжения
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира
• Степень защиты: IP20 - защищён от прикосновения пальцами, но не от воды и пыли - требует установки внутри закрытого щита
• Ширина: 7,5 модулей - занимает место на DIN-рейке, соответствует стандартному монтажу
• Рабочая температура: от -25C до +70C - допускает эксплуатацию в неотапливаемых помещениях
• Отключение нейтрали: да - при срабатывании отключается и нулевой провод, исключая опасный потенциал на оборудовании
• Механический ресурс: 20 000 циклов включения/выключения
• Электрический ресурс: 10 000 циклов при номинальной нагрузке

Совместимость и монтаж

Устройство NXBLE-63 (R) монтируется на стандартную DIN-рейку шириной 35 мм. Подключение нагрузки осуществляется с нижней стороны - так же, как и входные провода. Для правильной работы необходимо соблюдать полярность: фазы L1–L3 и N подключаются сверху, нагрузка - снизу. Ноль обязательно отключается при срабатывании - это важно для безопасности. Устройство совместимо с другими компонентами серии NXBLE-63, включая дополнительные модули (AX-X1, AL-X1, SHT-X1 и др.).

Безопасность и стандарты

NXBLE-63 (R) соответствует международным нормам IEC 61009-1 и IEC 60947-2. Отключение нейтрали повышает уровень безопасности при аварии, снижая риск поражения током даже при обрыве PEN-провода. Степень защиты IP20 гарантирует, что внутренние части недоступны для случайного прикосновения, однако устройство нельзя использовать вне электрощита. Работоспособность следует проверять ежемесячно кнопкой «Тест» - она моделирует утечку тока и проверяет работу дифференциального модуля.

Преимущества

• Объединяет функции автомата и УЗО в одном корпусе - экономит место в щите
• Отключение нейтрали исключает остаточные напряжения на оборудовании после срабатывания
• Высокая отключающая способность (6 кА) позволяет применять в местах с большой вероятностью КЗ
• Характеристика «C» хорошо работает с индуктивными нагрузками - идеально для двигателей
• Индикация положения контактов через окошко - сразу видно, сработал ли аппарат
• Готов к использованию с дополнительными модулями - можно легко доработать под нужды системы

Ограничения применения

• Не подходит для постоянных токов - только переменный ток 50/60 Гц
• IP20 запрещает установку во влажных, пыльных или открытых зонах - обязательна герметичная коробка
• Не рекомендован для цепей с высоким уровнем импульсных помех (например, частотные преобразователи без фильтров)
• Тип AC не реагирует на постоянные утечки - не подходит для цепей с выпрямителями, ИБП, LED-драйверами с пульсацией
• При наличии нескольких УЗО в одной цепи возможны ложные срабатывания - требуется координация по времени

Примеры использования

• Защита группы розеток в кухне или ванной комнате многоквартирного дома
• Щит управления станком с асинхронным двигателем мощностью до 15 кВт
• Распределительный щит производственного участка с несколькими трёхфазными потребителями
• Система освещения торгового зала с люминесцентными и светодиодными светильниками
• Цепь питания конвейера, насосной станции или воздушного компрессора

Практические советы

• Перед установкой проверьте соответствие посадочного места на DIN-рейке - ширина 7,5 модулей требует свободного пространства
• При подключении нуля используйте провод того же сечения, что и фазы - особенно важно при отключении нейтрали
• Не устанавливайте NXBLE-63 (R) рядом с источниками сильных магнитных полей - это может влиять на точность срабатывания
• Если в сети есть частотные преобразователи, сварочные аппараты или ИБП - рассмотрите вариант с типом A вместо AC
• Проверяйте кнопку «Тест» каждый месяц - отказ дифференциальной защиты часто остаётся незамеченным до аварии
• При проектировании щита учтите, что этот аппарат занимает больше места, чем отдельный автомат + УЗО - планируйте заранее
