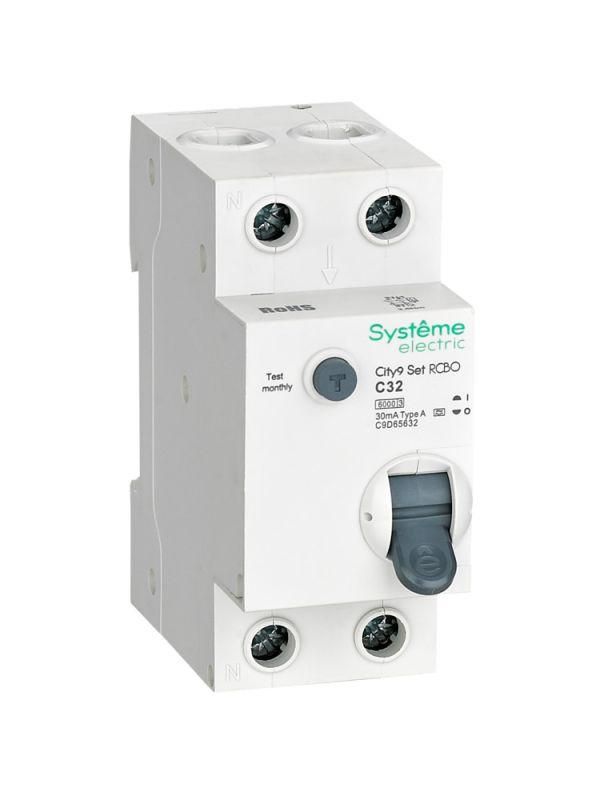

Выключатель автоматический дифференциального тока 1P+N 32A C 6kA 30мА Тип-А City9 | C9D65632 |Systeme Electric APC

Автоматический выключатель дифференциального тока City9 Set/Systeme Electric с артикулом c9d65632 предназначен для защиты человека от поражения электрическим током, а также предотвращения перегрузок и коротких замыканий в однофазных сетях 230 В. Этот аппарат сочетает функции обычного автомата и устройства защитного отключения (УЗО) в одном корпусе, что делает его компактным решением для распределительных щитов.

Назначение и область применения

City9 Set/Systeme Electric используется для защиты бытовых и легкопромышленных электросетей напряжением 230 В. Он защищает людей от поражения током при случайном контакте с оголёнными частями проводки или оборудованием, а также предотвращает возгорание из-за перегрузок и коротких замыканий. Подходит для установки в жилых домах, квартирах, офисах, мастерских и на участках с высокой влажностью - например, на кухне, в ванной или гараже.

Технические характеристики

• Номинальный ток: 32 А - выдерживает нагрузку до 32 ампер без отключения
• Количество полюсов: 2 (1P+N) - отключает фазу и ноль одновременно
• Ток утечки: 30 мА - чувствителен к малейшим утечкам, безопасен для человека
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок (освещение, розетки, бытовые приборы)
• Отключающая способность: 6 кА - выдерживает токи короткого замыкания до 6000 ампер
• Напряжение изоляции: 500 В - надёжная изоляция между токоведущими частями
• Рабочее напряжение: 220–230 В - совместим с сетью в России и странах СНГ
• Монтаж: на DIN-рейку 35 мм - стандартная ширина 2 модуля
• Сечение проводов: 1–25 мм2 - подходит для медных проводов всех распространённых сечений
• Глубина монтажа: 45 мм - требует достаточного места внутри щита
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к скачкам напряжения
• Класс токоограничения: 3 - быстро ограничивает ток при КЗ, снижает риск повреждения оборудования
• Категория перенапряжения: IV - предназначено для установки на входе в здание или в местах с высокой вероятностью импульсных перенапряжений
• Степень загрязнения: 2 - допустимо использование в помещениях с нормальной запылённостью

Совместимость и монтаж

City9 Set/Systeme Electric легко устанавливается на стандартную DIN-рейку шириной 35 мм. Ширина 2 модуля позволяет разместить его рядом с другими автоматами без перегрузки щита. Для подключения используются безопасные клеммы - они надёжно фиксируют провода сечением от 1 до 25 мм2. Нулевой проводник коммутируется - значит, он тоже отключается при срабатывании, что повышает безопасность. Перед монтажом убедитесь, что глубина щита минимум 45 мм, чтобы устройство свободно помещалось и не задевало дверцу.

Безопасность и стандарты

Аппарат соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1, которые регламентируют работу устройств защитного отключения. Ток утечки 30 мА соответствует нормам безопасности для защиты жизни человека - именно такую уставку рекомендуют для розеточных групп в жилых помещениях. Кнопка TEST позволяет ежемесячно проверять исправность механизма без специнструментов. Класс токоограничения 3 и категория перенапряжения IV обеспечивают повышенную устойчивость к аварийным ситуациям.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите
• Отключение фазы и нуля одновременно - исключает опасный потенциал на нулевом проводе после срабатывания
• Тип A - реагирует на переменный и постоянный ток утечки, что важно для современной техники (например, ИБП, светодиодные светильники, зарядные устройства)
• Защита от перегрузок и КЗ - работает даже при отказе УЗО
• Надёжные клеммы - не требуют дополнительного затягивания после монтажа

Ограничения применения

Не следует использовать City9 Set/Systeme Electric в сетях с напряжением выше 230 В. Также он не подходит для цепей с постоянным током (DC) - только для переменного тока 50/60 Гц. Не рекомендуется применять в условиях сильной химической коррозии, высокой влажности без герметизации щита или при температуре ниже –25 C и выше +40 C. Не является средством защиты от перенапряжений от молний - для этого нужны дополнительные УЗИП.

Примеры использования

• Щитовая группа на кухне - защита розеток для микроволновки, холодильника, кофемашины
• Ванная комната - защита розеток и бойлеров от утечек через воду
• Гараж - питание электроинструментов, сварочного аппарата
• Частный дом - вводной автомат для группы розеток второго этажа
• Офис - защита компьютеров, серверов, принтеров, где есть импульсные нагрузки

Практические советы

• Выбирая City9 Set/Systeme Electric, учитывайте, что он занимает 2 модуля - планируйте количество мест в щите заранее
• Перед первым включением обязательно нажмите кнопку TEST - если автомат не отключится, он неисправен
• Проверяйте состояние устройства каждые 1–2 месяца, особенно в сырых помещениях
• Подключайте провода строго в пределах 1–25 мм2 - меньшие сечения плохо фиксируются, большие не войдут
• Если в щите уже установлены другие УЗО, убедитесь, что нет дублирования защиты - это может вызвать ложные срабатывания
• Для систем с большим количеством электроники (LED, Wi-Fi, USB-зарядки) тип A - единственный правильный выбор; тип AC не сработает на постоянной составляющей утечки
