Выключатель автоматический дифференциального тока 1P+N 40A C 6kA 30мА Тип-А City9 | C9D65640 |Systeme Electric APC

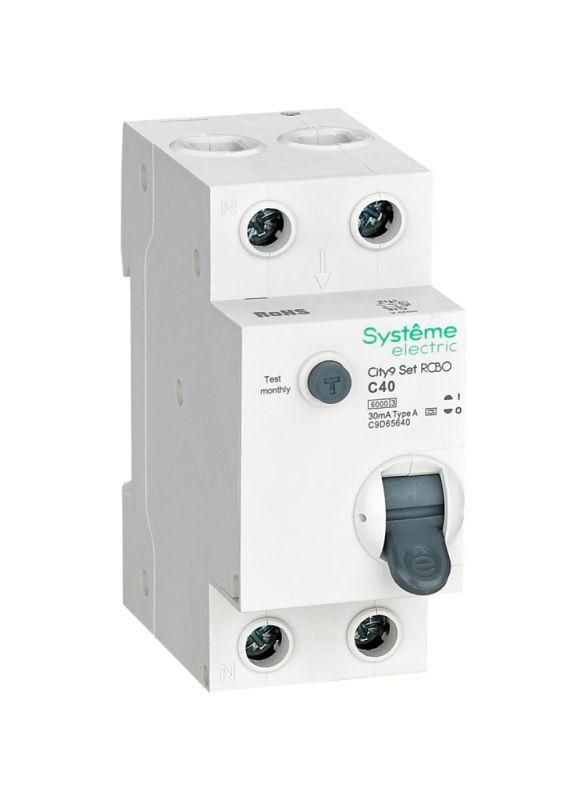

Автоматический выключатель дифференциального тока City9 Set SE (артикул c9d65640) сочетает защиту от перегрузок, коротких замыканий и утечек тока в одном устройстве. Подходит для установки в жилых, офисных и промышленных распределительных щитах на 230 В, обеспечивая безопасность людей и оборудования.

Назначение и область применения

City9 Set SE - это двухполюсный (1P+N) аппарат, предназначенный для защиты электрических цепей напряжением 230 В. Он защищает от:

• перегрузок и коротких замыканий (через тепловой и электромагнитный расцепители);
• поражения электрическим током человека благодаря чувствительности к утечкам 30 мА;
• повреждений оборудования при нештатных режимах работы.

Устройство особенно актуально в помещениях с повышенной опасностью: ванные комнаты, кухни, мастерские, детские учреждения, где возможен контакт с землёй или влагой. Применяется в бытовых и легкопромышленных системах питания.

Технические характеристики

• Номинальный ток: 40 А - допустимый постоянный ток нагрузки без срабатывания.
• Количество полюсов: 2 (1 фаза + нейтраль с коммутацией) - отключает оба проводника одновременно.
• Ток утечки: 30 мА (0,03 А) - порог срабатывания при контакте человека с токоведущими частями; соответствует требованиям безопасности для защиты жизни.
• Тип дифференциального тока: A - реагирует на переменный ток утечки и импульсный (например, от современных преобразователей, светодиодных светильников, зарядных устройств).
• Отключающая способность: 6 кА - способен безопасно прервать максимальный ток короткого замыкания до этого значения.
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок: освещение, розетки, малые двигатели (не подходит для мощных насосов или компрессоров с высоким пусковым током).
• Напряжение изоляции: 500 В - гарантирует надёжную изоляцию между токоведущими частями и корпусом.
• Импульсное выдерживаемое напряжение: 4 кВ - устойчив к кратковременным скачкам напряжения (молнии, коммутационные броски).
• Ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке.
• Глубина монтажа: 45 мм - требует достаточного свободного пространства внутри шкафа.
• Площадь сечения провода: 1–25 мм2 - совместим с медными проводами от тонких до крупных сечений.
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ, защищая кабель и оборудование.
• Категория перенапряжения: IV - предназначен для установки на входе в объект или в местах с высоким уровнем переходных процессов.

Совместимость и монтаж

City9 Set SE крепится на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется в распределительном щите с доступом к задней части устройства. Для подключения используются безопасные клеммы с зажимами, рассчитанными на провода 1–25 мм2. Нейтральный проводник также коммутируется - это важно для корректной работы дифференциальной защиты. После установки необходимо проверить правильность подключения фазы и нуля: неверная полярность может нарушить работу аппарата.

Безопасность и стандарты

Устройство соответствует международным нормам IEC/EN 61009-1 и IEC/EN 61008-1. Сертифицирован для использования в сетях TN-S, TN-C-S, TT. Кнопка TEST позволяет ежемесячно проверять исправность дифференциального механизма - рекомендуется делать это регулярно. Отключение происходит при любом значении утечки ≥30 мА, даже при наличии постоянного составляющего тока (тип A).

Преимущества

• Защита типа A - работает с современной электроникой, в отличие от более старых типов AC.
• Комбинированная функция: один прибор заменяет обычный автомат + УЗО.
• Высокая отключающая способность (6 кА) - подходит для домашних и промышленных щитов.
• Класс токоограничения 3 - минимизирует повреждения при аварии.
• Безопасные клеммы - предотвращают случайное прикосновение к токоведущим частям после монтажа.

Ограничения применения

• Не подходит для цепей с постоянным током утечки выше 6 мА (например, некоторые системы освещения LED с плохой фильтрацией).
• Характеристика C не рекомендована для двигателей с высоким пусковым током (>5…7×Iн) - возможны ложные срабатывания.
• Требуется точное соблюдение полярности L/N - неправильное подключение нулевого провода может сделать защиту неэффективной.
• Не предназначен для установки вне помещений без дополнительной защиты от влаги и температурных колебаний - степень защиты IP20.

Примеры использования

• Щиток квартиры: защита группы розеток в ванной и кухне.
• Распределительный щит гаража: питание электроинструментов, сварочного аппарата, освещения.
• Малый офис: группа розеток для компьютеров, принтеров, зарядных станций.
• Частный дом: вводная защита этажного щита перед группами розеток.

Практические советы

• Перед установкой проверьте, что нейтральный проводник действительно проходит через этот аппарат - он не должен быть подключен параллельно другому УЗО или автомату.
• При использовании в щитах с несколькими АВДТ следите, чтобы не было “ложных” утечек из соседних цепей - они могут вызывать срабатывание.
• Для цепей с мощными электродвигателями (более 3 кВт) лучше выбрать характеристику D вместо C.
• Проверяйте кнопку TEST хотя бы раз в месяц - это единственный способ удостовериться, что защита активна.
• При замене убедитесь, что новый City9 Set SE имеет ту же ширину (2 модуля) и глубину (45 мм), чтобы поместился в существующий шкаф.
