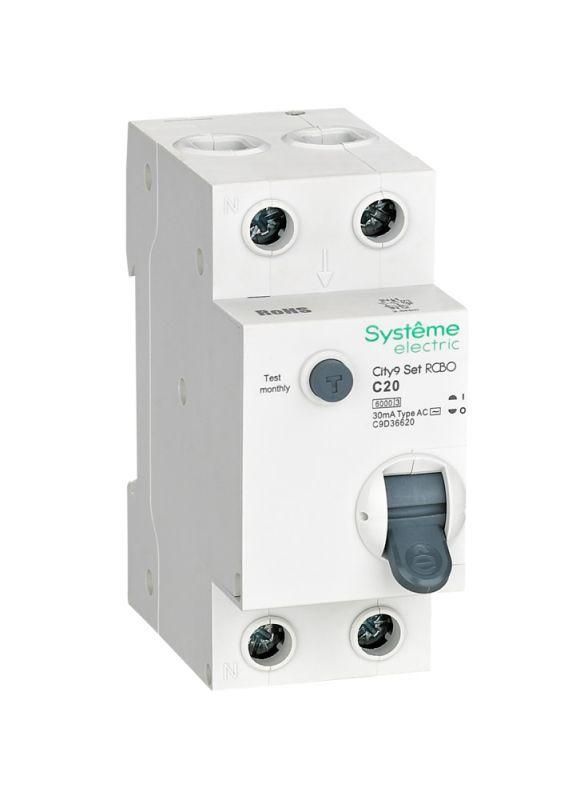

Выключатель автоматический дифференциального тока 1P+N 20A C 6kA 30мА Тип-АС City9 | C9D36620 |Systeme Electric APC

Автоматический выключатель дифференциального тока (АВДТ) Series City9 Set Systeme Electric, артикул c9d36620 - устройство для защиты человека от поражения электрическим током и электропроводки от перегрузок и коротких замыканий. Подходит для установки в жилых, офисных и промышленных распределительных щитах на 230 В.

Назначение и область применения

АВДТ c9d36620 защищает людей от поражения электрическим током при прямом контакте с токоведущими частями. Также предотвращает возгорание проводки из-за перегрузок и коротких замыканий. Применяется в бытовых и коммерческих электросетях 230 В: кухни, ванные комнаты, розеточные группы, оборудование с высокой вероятностью утечки тока - стиральные машины, бойлеры, насосы, освещение в сырых помещениях.

Технические характеристики

• Номинальное напряжение: 220 В (работает в диапазоне до 230 В)
• Номинальный ток: 20 А - максимальный постоянный ток, который аппарат выдерживает без отключения
• Количество полюсов: 2 (1 фаза + 1 ноль, с коммутируемым нейтральном проводником)
• Ток утечки: 30 мА - чувствительность к утечкам, обеспечивающая безопасность человека
• Тип дифференциального тока: AC - реагирует на переменный ток утечки (например, от повреждённой изоляции)
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (электродвигатели, люминесцентные лампы, трансформаторы)
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до 6000 А
• Номинальное напряжение изоляции: 500 В - максимальное напряжение, которое изолирующие части выдерживают без пробоя
• Импульсное выдерживаемое напряжение: 4 кВ - устойчивость к скачкам напряжения (молнии, коммутационные выбросы)
• Класс токоограничения: 3 - быстрое отключение при КЗ, снижающее тепловую энергию в цепи
• Ширина: 2 модуля (35 мм × 2) - занимает два места на DIN-рейке
• Глубина монтажа: 45 мм - требует свободного пространства внутри шита
• Степень загрязнения: 2 - допустимо использование в помещениях с обычным уровнем запыления
• Категория перенапряжения: IV - предназначен для установки на входе в здание или в распределительных щитах
• Гарантия: 36 месяцев

Совместимость и монтаж

Устройство крепится на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется в распределительном щите с достаточным местом: глубина 45 мм требует минимум 50–60 мм свободного пространства за рейкой. Коммутируемый нейтральный проводник позволяет полностью отключить цепь при срабатывании - важно для безопасности при обслуживании. Клеммы закрыты, исключают случайное прикосновение к токоведущим частям. Для подключения используйте провода сечением 0,5–2,5 мм2 (медные).

Безопасность и стандарты

Соответствует требованиям EN 61009-1 и ГОСТ Р 51326.1. Обеспечивает защиту уровня 30 мА - соответствует нормам для защиты людей. Соответствует директиве RoHS 2.0 - не содержит опасных веществ, экологически безопасен. Категория перенапряжения IV гарантирует надёжность даже при грозовых перенапряжениях на вводе.

Преимущества

• Комбинированная защита: одновременно против перегрузок, КЗ и утечек тока
• Кнопка TEST - возможность ежемесячной проверки исправности устройства без специнструментов
• Безопасные клеммы - исключают риск поражения при затяжке проводов
• Класс токоограничения 3 - снижает риск повреждения проводки при КЗ
• Работает с коммутируемым нулём - полное отключение цепи при аварии

Ограничения применения

Не подходит для защиты от постоянного тока утечки - для оборудования с выпрямителями (LED-драйверы, ИБП, зарядки EV) требуется тип A или B. Не рекомендуется использовать в системах TN-C, где PEN-проводник совмещён; необходимо применять только в TN-S или TN-C-S. Нельзя устанавливать вне помещений без дополнительной защиты от влаги - степень IP не указана, значит, устройство предназначено только для внутренней установки в сухих условиях.

Примеры использования

• Защита розеток в ванной комнате - предотвращает удар током при использовании фена или бритвы
• Подключение стиральной машины - отключает питание при утечке через повреждённую изоляцию нагревателя
• Электрощит квартиры - основной дифавтомат на группу кухни и санузла
• Местный щит в мастерской - защита электроинструментов типа болгарок и сверлилок

Практические советы

• Перед установкой обязательно протестируйте кнопкой TEST - если не срабатывает, устройство бракованное
• При подключении соблюдайте полярность: L - фаза, N - ноль, не меняйте местами
• Не устанавливайте рядом с источниками тепла - температурный режим работы ограничен
• Проверяйте соответствие сечения проводов и номинала автомата - 20 А требует минимум 2,5 мм2 медного провода
• Для многоквартирных домов лучше ставить АВДТ на каждую группу, а не один на весь этаж - так проще найти причину срабатывания
