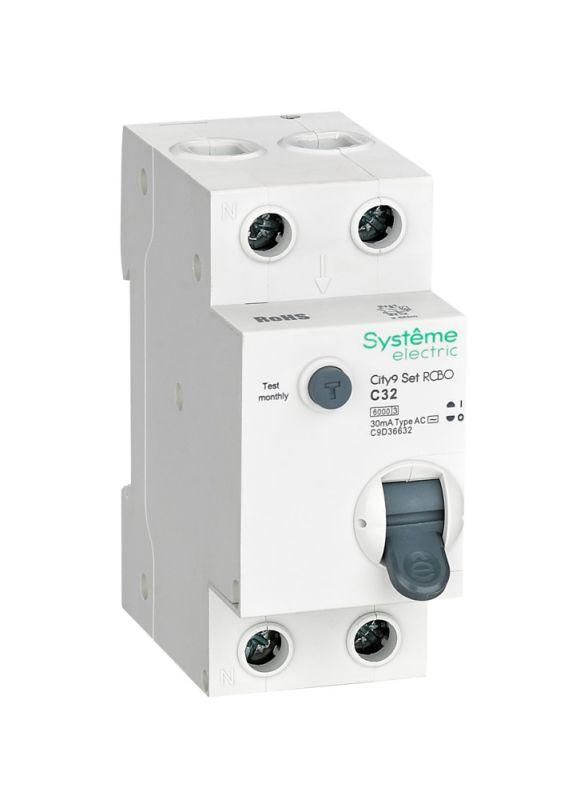

Выключатель автоматический дифференциального тока 1P+N 32A C 6kA 30мА Тип-АС City9 | C9D36632 |Systeme Electric APC

Автоматический выключатель дифференциального тока АВДТ Series City9 Set Systeme Electric, артикул c9d36632 - двухполюсное устройство 1P+N для защиты человека от поражения электрическим током, а также электропроводки от перегрузок и коротких замыканий в однофазной сети 230 В. Устройство сочетает функции обычного автомата и устройства защитного отключения (УЗО) в одном корпусе.

Назначение и область применения

АВДТ c9d36632 предназначен для установки в распределительных щитах жилых, общественных и производственных зданий. Он защищает людей от поражения электрическим током при прямом контакте с токоведущими частями - благодаря чувствительности 30 мА, что соответствует требованиям безопасности для бытовых и аналогичных помещений. Также устройство предотвращает возгорание проводки при длительных перегрузках и аварийных токах короткого замыкания. Подходит для защиты групповых цепей освещения, розеток, кухонного оборудования, стиральных машин и других бытовых приборов.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который устройство может коммутировать без повреждений;
• Ток утечки: 30 мА (0,03 А) - порог срабатывания при появлении дифференциального тока между фазным и нулевым проводниками;
• Номинальная отключающая способность: 6 кА - максимальный ток короткого замыкания, который устройство способно безопасно отключить;
• Количество полюсов: 2 (1P+N) - отключение одновременно фазы и нейтрали; нейтраль не проходит через магнитный триpper, но механически разрывается;
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током, таких как люминесцентные светильники, насосы, компрессоры;
• Номинальное напряжение изоляции: 500 В - гарантирует надёжную изоляцию при рабочих и кратковременных повышенных напряжениях;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчивость к высоковольтным импульсам (например, от грозовых разрядов);
• Класс токоограничения: 3 - быстродействующее устройство, снижающее тепловую энергию при КЗ до минимального уровня;
• Категория перенапряжения: IV - предназначено для установки в местах с наибольшими рисками перенапряжений (вводные щиты, распределительные пункты);
• Модульная ширина: 2 модуля - занимает 18 мм × 2 = 36 мм на DIN-рейке;
• Глубина монтажа: 45 мм - требуемый свободный объём внутри щита для правильной установки;
• Степень загрязнения: 2 - допустимо использование в помещениях с невысоким уровнем пыли и влаги (обычные жилые/офисные условия).

Совместимость и монтаж

АВДТ c9d36632 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются безопасные клеммы с зажимами для проводов сечением до 25 мм2 (медные). Нейтральный проводник подключается к специальному выводу N - важно соблюдать полярность: фаза на L, ноль на N. Отключение происходит одновременно по обоим полюсам, что исключает опасность сохранения потенциала на нейтрали после срабатывания. Устройство совместимо со всеми стандартными щитами, где используется серия City9 SET. Не рекомендуется использовать с оборудованием, выдающим импульсные токи утечки (например, некоторые ИБП или частотные преобразователи), так как это может вызывать ложные срабатывания.

Безопасность и стандарты

АВДТ c9d36632 соответствует требованиям МЭК 61009-1 и ГОСТ Р 51326.1, которые регламентируют безопасность устройств дифференциального тока типа AC. Применение класса 3 и категории IV обеспечивает соответствие нормам для вводных устройств в системах TN-S и TT. Кнопка TEST позволяет ежемесячно проверять исправность внутренней электронной цепи - при нажатии создаётся искусственный ток утечки, и устройство должно отключиться. Если кнопка не работает - аппарат необходимо заменить.

Преимущества

• Объединённая защита: один прибор вместо двух (автомат + УЗО) - экономия места в щите и упрощение схемы;
• Высокая надёжность: класс токоограничения 3 снижает риск повреждения проводки при КЗ;
• Защита от всех видов токов утечки: тип AC реагирует на переменный ток утечки - наиболее распространённый в быту;
• Безопасные клеммы: предотвращают случайное прикосновение к токоведущим частям даже при открытой крышке;
• Индикация состояния: рычаг имеет чёткую визуализацию положения “ON/OFF” и “TRIPPED”.

Ограничения применения

АВДТ c9d36632 не предназначен для защиты цепей с постоянным током утечки (например, от светодиодных драйверов, зарядных устройств EV, некоторых ИБП). Для таких применений требуется тип A или B. Также не следует использовать в условиях высокой запылённости, влажности или температур ниже -5 C и выше +40 C - это выходит за рамки степени загрязнения 2 и класса перенапряжения IV. Не подходит для промышленных станков с частотными преобразователями без дополнительной фильтрации.

Примеры использования

• Щит квартиры: группа розеток на кухне и в ванной комнате;
• Частный дом: питание стиральной машины, бойлера, холодильника;
• Офис: компьютерные группы, принтеры, серверы;
• Ресторан: оборудование с нагревательными элементами (плиты, микроволновки);
• Производственные участки: маломощные конвейеры, насосы, освещение.

Практические советы

• Перед монтажом обязательно проверьте целостность изоляции проводов - плохая изоляция может вызвать постоянные ложные срабатывания;
• Не подключайте ноль от другого АВДТ - каждый прибор должен иметь свою нейтральную шину;
• Проверяйте работу кнопки TEST хотя бы раз в месяц - это обязательное условие безопасности;
• При установке в щит с несколькими АВДТ следите, чтобы все нейтрали были разделены - смешивание вызывает отказ работы;
• Учитывайте глубину монтажа 45 мм - при компактном щите может потребоваться увеличение его размера или изменение расположения соседних устройств.
