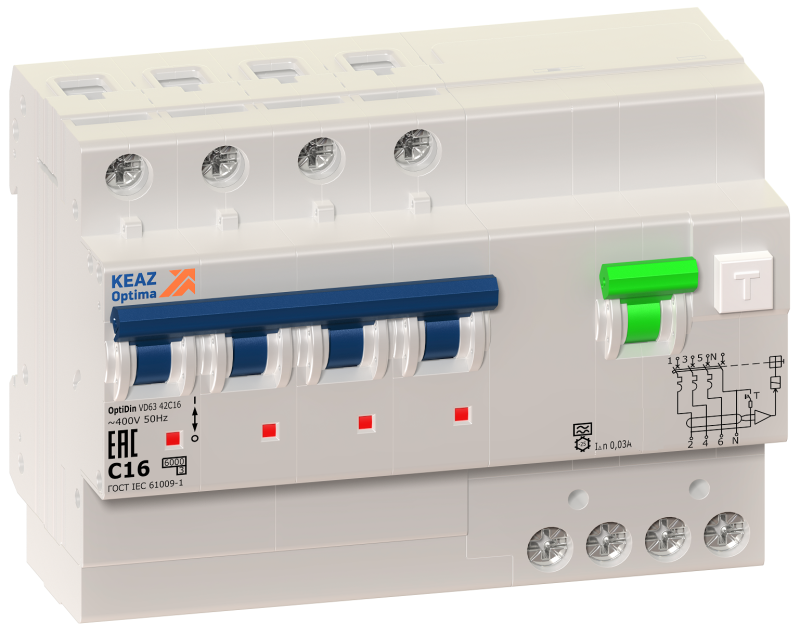

Выключатель автоматический дифференциального тока с защитой от сверхтоков OptiDin VD63-42B16-A-УХЛ4 (4P, B16, 30mA) (КЭАЗ) | 338317 КЭАЗ

Автоматический выключатель дифференциального тока КЭАЗ VD63-4P-B16-30mA-A обеспечивает защиту людей от поражения электрическим током и предотвращает возгорание из-за утечек тока в цепях с переменным и импульсным током. Подходит для установки в распределительных щитах жилых, общественных и промышленных объектах.

Назначение и область применения

Выключатель автоматический дифференциального тока КЭАЗ VD63-4P-B16-30mA-A защищает человека от поражения электрическим током при утечках до 30 мА. Он реагирует как на синусоидальные, так и на импульсные утечки тока благодаря типу срабатывания “A”. Это делает его подходящим для современного оборудования - инверторов, частотных преобразователей, светодиодных светильников, компьютерной техники и бытовой электроники. Применяется в групповых цепях освещения, розеточных контуров, систем кондиционирования и других нагрузках с возможностью появления постоянного составляющего тока утечки.

Технические характеристики

• Номинальный ток: 16 А - позволяет подключать нагрузку до 3,5 кВт при 230 В (или до 14 кВт при 400 В трёхфазной сети)
• Дифференциальный ток срабатывания: 30 мА - чувствителен к малым утечкам, соответствует требованиям безопасности для человеческой жизни
• Четыре полюса - коммутируются все фазы и ноль; нейтраль размыкается при отключении
• Характеристика срабатывания: B - срабатывает при перегрузке от 3–5 крат номинального тока, подходит для смешанных нагрузок (освещение + розетки)
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 230/400 В
• Номинальная отключающая способность: 6 кА - способен безопасно отключить аварийный ток короткого замыкания в типичных жилых и коммерческих сетях
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, не предназначен для открытой установки вне щита
• Ширина: 7 модулей (17,5 мм × 7 = 122,5 мм) - занимает место в щите аналогично четырём однополюсным автоматам
• Коммутируемый нейтральный проводник - ноль разрывается при отключении, что повышает безопасность при обслуживании
• Исполнение УХЛ4 - работает при температуре от −40C до +40C, устойчив к повышенной влажности, подходит для неотапливаемых помещений

Совместимость и монтаж

VD63-4P-B16-30mA-A монтируется на DIN-рейку шириной 35 мм. Для правильной установки требуется свободное пространство вокруг устройства - минимум 10 мм с боков и 50 мм сверху/снизу для теплоотвода. Нулевой проводник подключается к клемме N, помеченной на корпусе. Все фазные провода (L1, L2, L3) и ноль (N) должны проходить через внутренний дифференциальный трансформатор - не допускается обход ноля. Монтаж выполняется только после отключения питания. Подключение к заземляющему проводнику PE обязательно, даже при наличии коммутируемого нуля.

Безопатность и стандарты

Устройство соответствует ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1, которые регламентируют требования к автоматическим выключателям дифференциального тока. Сертифицирован для использования в сетях TN-S, TN-C-S и TT. Тестирование на срабатывание проводится на заводе - проверка 30 мА осуществляется кнопкой “T” перед первым запуском и ежемесячно в процессе эксплуатации.

Преимущества

• Реакция на импульсные утечки (тип A) - надёжнее обычных устройств типа AC, особенно в условиях современной техники
• Коммутируемый ноль - исключает опасное потенциальное напряжение на нейтрали при отключении
• Устойчивость к климату УХЛ4 - можно использовать в холодных помещениях, гаражах, подвалах, на производстве
• Фиксированная конструкция - снижена вероятность некорректного подключения
• Совместим с другими аппаратами серии VD63 - легко формировать согласованную защиту в одном щите

Ограничения применения

• Не применяется в сетях с постоянным током (DC) - только для переменного тока 50/60 Гц
• Не защищает от перегрузок и коротких замыканий выше 6 кА - в высокомощных промышленных системах требуются более мощные автоматы
• IP20 - нельзя устанавливать во влажных местах без кожуха (например, в банях, на улице, в сырых цехах)
• Не рекомендуется для последовательного подключения нескольких устройств одного типа - риск ложных срабатываний
• Не заменяет основной автомат - должен использоваться совместно с защитными автоматами на входе группы

Примеры использования

• Групповая защита розеток в кухне или ванной комнате квартиры
• Защита цепей питания инверторных сплит-систем и тепловых насосов
• Щитовые автоматы для станков с ЧПУ, где есть частотные преобразователи
• Осветительные цепи с LED-светильниками и драйверами, создающими импульсные утечки
• Общедомовые щиты в многоквартирных домах для защиты этажных групп

Практические советы

• Перед установкой проверьте соответствие посадочного места в щите - 7 модулей требуют достаточного свободного пространства
• Подключайте ноль строго к клемме N, указанной на корпусе - неверное подключение вызовет отказ работы
• Проверяйте работу кнопкой “T” хотя бы один раз в месяц - это гарантирует исправность дифференциальной защиты
• Не используйте этот автомат как главный вводный - он не имеет функции максимальной токовой защиты на уровне ввода
• При замене старого автомата типа AC на VD63-4P-B16-30mA-A учтите, что новое устройство будет работать надёжнее с современной техникой
• Записывайте дату установки - срок службы устройства ограничен, а тестирование не всегда показывает износ механических элементов
