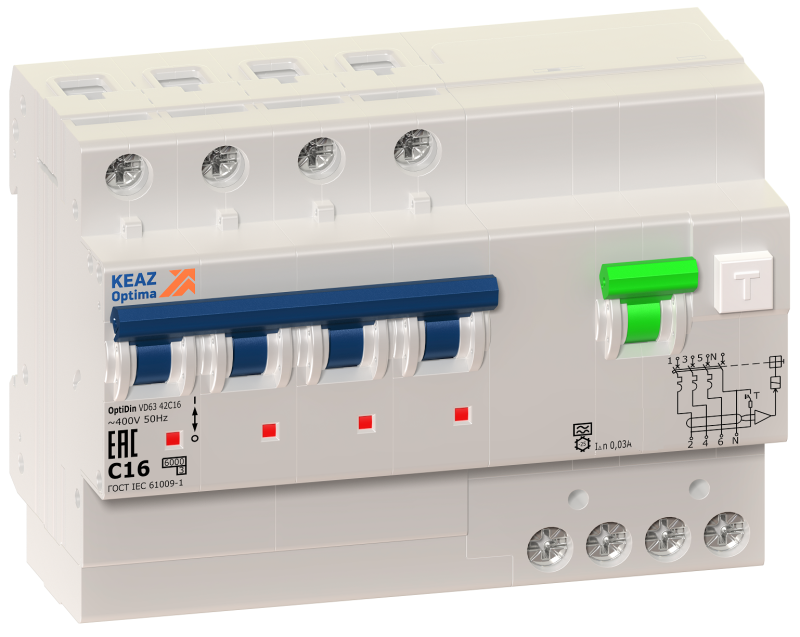

Выключатель автоматический дифференциального тока с защитой от сверхтоков OptiDin VD63-42B20-A-УХЛ4 (4P, B20, 30mA) (КЭАЗ) | 338318 КЭАЗ

Автоматический выключатель дифференциального тока КЭАЗ VD63 338318 предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в сетях 400 В. Этот аппарат сочетает функции обычного автомата и устройства защитного отключения (УЗО), обеспечивая надёжную защиту в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Выключатель автоматический дифференциального тока КЭАЗ VD63 338318 защищает электрические цепи от опасных утечек тока до 30 мА - уровня, безопасного для человека. Он применяется там, где есть риск поражения электрическим током: в жилых домах, офисах, производственных помещениях, бассейнах, банях, кухнях и других зонах с высокой влажностью. Подходит для защиты групповых линий питания розеток, бытовой техники и оборудования с переменным током.

Технические характеристики

• Номинальный ток: 20 А - позволяет подключать нагрузку до 4,4 кВт при напряжении 220 В (или до 13,9 кВт при 380 В трёхфазной сети).
• Дифференциальный ток срабатывания: 30 мА - чувствителен даже к малым утечкам, обеспечивающим защиту жизни человека.
• Тип срабатывания по дифференциальному току: A - реагирует на переменный ток утечки и импульсный постоянный ток (например, от современной техники с выпрямителями: стиральные машины, компьютеры, светодиодные драйверы).
• Характеристика тепломагнитного расцепления: B - срабатывает при перегрузках от 3–5 кратном номинальном токе; подходит для освещения и бытовых приборов с невысокими пусковыми токами.
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети 380/220 В с нулевым проводником.
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при коротком замыкании с током до 6000 А.
• Количество полюсов: 4 - защищает все три фазы и нейтраль одновременно; нейтраль коммутируется (размыкается при срабатывании).
• Ширина по модулям: 7 модулей - занимает место в щите аналогично семи стандартным автоматам по 17,5 мм каждый.
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; требует установки внутри закрытого распределительного щита.
• Исполнение УХЛ4 - предназначено для работы при температурах от −40 C до +40 C и в условиях повышенной влажности, что делает его подходящим для холодных регионов России.

Совместимость и монтаж

VD63 338318 устанавливается на DIN-рейку шириной 35 мм в распределительных щитах. Для правильного подключения важно соблюдать полярность: входные контакты помечены L/N, выходные - T/L1-T4/TN. Нейтральный проводник обязательно подключается через коммутируемые контакты аппарата - он разрывается при срабатывании, что соответствует требованиям ГОСТ Р 51326.1. Монтаж допускается только после отключения питания и проверки отсутствия напряжения. Не рекомендуется использовать совместно с устройствами типа AC, так как они не реагируют на импульсные утечки.

Безопасность и стандарты

Выключатель автоматический дифференциального тока КЭАЗ VD63 338318 соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Применяет технологию дифференциального трансформатора и электромагнитного расцепителя, исключающую зависимость от внешнего питания. Сертифицирован для использования в системах TN-S и TN-C-S. Компоненты изготовлены из самозатухающих материалов, снижающих риск распространения пламени.

Преимущества

• Защита от всех видов утечек тока - включая импульсные, характерные для современной электроники.
• Размыкание нейтрали повышает уровень безопасности при аварии - исключает потенциал на нулевой шине.
• Устойчивость к экстремальным температурам благодаря исполнению УХЛ4 - работает в неотапливаемых щитовых и на открытых площадках.
• Чёткая индикация срабатывания - рычаг переводится в положение “OFF” и остаётся в этом состоянии до ручного восстановления.
• Производство на КЭАЗ - известный российский бренд с длительным опытом в выпуске надёжной аппаратуры.

Ограничения применения

• Не предназначен для защиты однофазных цепей без нейтрали - требуется четырёхполюсное исполнение.
• IP20 не допускает установку вне щита - нельзя монтировать на стену или в сырых местах без корпуса.
• Не подходит для цепей с постоянным током или смешанным током (AC+DC) выше допустимого уровня - только переменный ток частотой 50–60 Гц.
• Не используется в качестве основного рубильника - не рассчитан на частые оперативные включения/выключения.
• Не рекомендован для защиты мощных двигателей с высокими пусковыми токами - лучше выбрать характеристику C или D.

Примеры использования

• Групповая защита розеток на кухне в квартире - предотвращает удар током при пробое стиральной машинки.
• Щитовая на производстве - защита линий питания ЧПУ-станков с преобразователями частоты.
• Освещение в подвале с бетонными стенами - предотвращает утечки через влагу в изоляции.
• Бассейн или спа-зона - обязательное условие по ПУЭ при наличии воды рядом с электроприборами.

Практические советы

• Перед установкой проверьте, чтобы ноль был правильно подключен - ошибочное соединение сделает защиту бесполезной.
• Проверяйте работоспособность кнопкой “T” ежемесячно - тестирование не требует отключения питания.
• При проектировании щита учтите ширину 7 модулей - не забудьте оставить место для других автоматов и УЗО.
• Если в цепи есть оборудование с высокими пусковыми токами (электродвигатели, компрессоры), рассмотрите возможность перехода на характеристику C вместо B.
• Для многоквартирных домов используйте этот аппарат как второй этап защиты - после главного вводного автомата.
