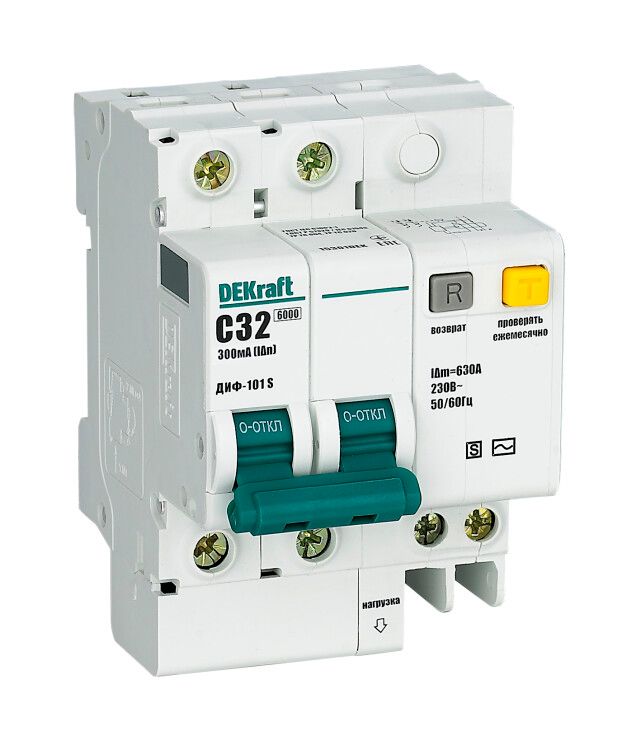

Выключатель автоматический дифференциального тока со встроенной защитой от сверхтоков ДИФ-101 2P 32A 300мА селективный S | 15306DEK DEKraft APC

Автоматический выключатель дифференциального тока ДИФ-101 S от DEKraft - устройство для одновременной защиты от токов утечки и сверхтоков в однофазных цепях. Подходит для установки в распределительных щитах жилых, общественных и промышленных объектах, особенно там, где нужна селективная (выборочная) защита. Артикул 15306dek обеспечивает совместимость с типичными щитовыми решениями.

Назначение и область применения

ДИФ-101 S сочетает функции автомата и УЗО: защищает людей от поражения электрическим током при утечке и предохраняет проводку от перегрузок и коротких замыканий. Применяется в сетях переменного тока 220 В, частотой 50/60 Гц. Особенно эффективен в системах с многоступенчатой дифференциальной защитой - когда необходимо, чтобы сработал только аварийный участок, а не весь щит. Подходит для групповых линий освещения, розеток, бытовой техники, насосов, вентиляторов и других нагрузок до 32 А.

Технические характеристики

• Номинальный ток: 32 А - максимальный постоянный ток, который устройство может пропускать без повреждений;
• Дифференциальный ток утечки: 300 мА (0,3 А) - порог срабатывания при утечке на землю;
• Тип тока утечки: AC - реагирует только на синусоидальные переменные токи утечки (стандартно для бытовых и офисных помещений);
• Характеристика срабатывания: C - подходит для нагрузок с высокими пусковыми токами (например, двигатели, компрессоры, люминесцентные светильники);
• Номинальная отключающая способность: 6 кА - способность безопасно отключить цепь при КЗ до 6000 А;
• Количество полюсов: 2P - защищает фазу и ноль одновременно, нейтраль коммутируется;
• Напряжение: 220 В - рассчитан на однофазную сеть;
• Частота: 50/60 Гц - работает в любой сети Европы и России;
• Ширина: 3,5 модуля (63 мм) - занимает место на DIN-рейке, соответствует стандартным щиткам;
• Глубина монтажа: 73 мм - требует достаточного внутреннего объема щита;
• Степень защиты IP20 - защищен от прикосновения пальцев, но не от воды и пыли - устанавливается только внутри закрытых щитов;
• Тип защиты: электронный блок дифференциальной защиты - требует питания от сети, не сработает при обрыве нуля;
• Селективный - имеет задержку по времени срабатывания (до 0,3 сек), что позволяет координировать работу с другими УЗО выше по цепи.

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Ширина 3,5 модуля (63 мм) позволяет легко разместить его в типовых щитках с запасом места. Для подключения используются клеммы на верхней и нижней части корпуса - фаза и ноль подключаются согласно маркировке. Обязательно соблюдайте полярность: нулевой проводник коммутируется, поэтому его нельзя подключать через отдельный автомат или перемычку. Монтаж возможен только в сухих помещениях, так как степень защиты IP20 исключает использование вне щита.

Безопасность и стандарты

ДИФ-101 S соответствует требованиям ГОСТ Р 51326.1 и международному стандарту IEC 61009-1 для автоматических выключателей дифференциального тока. Электронный блок защиты обеспечивает точное срабатывание при утечке, но не гарантирует работу при полном отсутствии напряжения в сети (например, при обрыве нуля). Наличие селективности снижает риск массового отключения всей системы при локальных неисправностях.

Преимущества

• Объединение двух функций (УЗО + автомат) в одном устройстве экономит место в щите;
• Селективность позволяет избежать “ложных” отключений всего щита при утечке в одной линии;
• Коммутируемый ноль повышает уровень безопасности - полностью разрывает цепь при срабатывании;
• Характеристика C оптимальна для оборудования с высокими пусковыми токами - не будет ложных срабатываний при запуске двигателей;
• Электронный блок обеспечивает стабильную чувствительность даже при колебаниях напряжения.

Ограничения применения

• Не подходит для сетей с постоянным током или импульсными утечками - только для синусоидальных переменных токов (тип AC);
• Не работает при обрыве нулевого провода - электронный блок теряет питание и перестаёт контролировать утечку;
• IP20 - нельзя использовать во влажных местах (ванная, баня, улица) без дополнительной защиты;
• Не предназначен для защиты от перенапряжений или грозовых импульсов - требует установки отдельных ограничителей;
• Селективность требует правильной координации с другими УЗО - если установлен ниже другого селективного устройства, может не сработать вовремя.

Примеры использования

• Защита группы розеток в кухне или ванной комнате - предотвращает удар током при пробое бытовой техники;
• Линия питания насоса, кондиционера или теплового насоса - характеризуется высокими пусковыми токами, которые не вызывают ложных срабатываний благодаря характеристике C;
• Главный входной автомат в квартире или доме - при наличии нескольких ответвлений с УЗО, селективный ДИФ-101 S позволит сохранить работоспособность остальных линий при утечке в одной;
• Промышленные щиты с конвейерами, вентиляторами, маломощными станками - надёжная защита с учётом длительных рабочих циклов.

Практические советы

• Перед установкой проверьте целостность нулевого провода - обрыв сделает устройство бесполезным;
• При проектировании щита учитывайте глубину 73 мм - не все модели щитов подходят;
• Если в щите уже есть другие УЗО, убедитесь, что ДИФ-101 S установлен ниже по иерархии (ближе к нагрузке), иначе селективность не сработает;
• Рекомендуется тестировать кнопкой «T» ежемесячно - это проверяет исправность электронного блока;
• Не используйте вместо него обычный автомат + отдельное УЗО, если важна компактность и селективность - ДИФ-101 S специально создан для таких задач.
