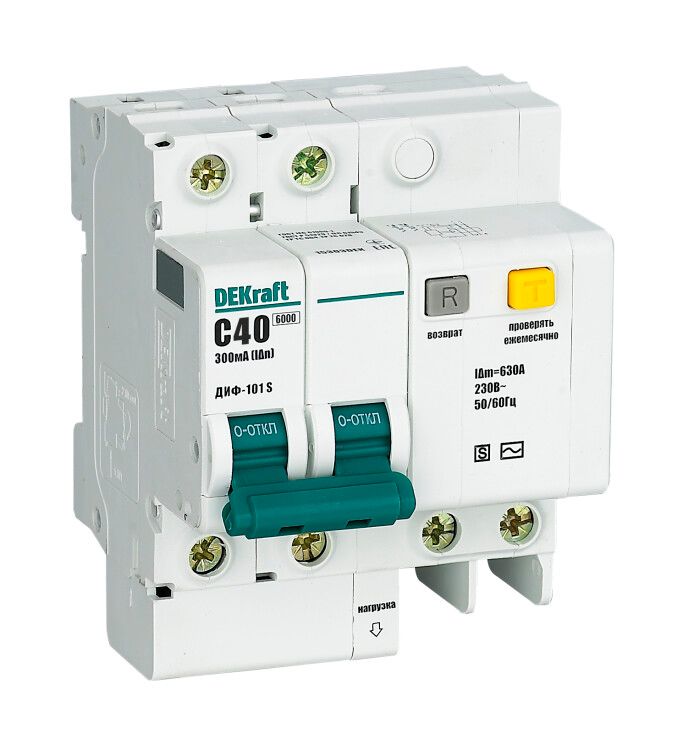

Выключатель автоматический дифференциального тока со встроенной защитой от сверхтоков ДИФ-101 2P 40A 300мА селективный S | 15307DEK DEKraft APC

Автоматический выключатель дифференциального тока ДИФ-101 S от DEKraft - устройство совмещённой защиты от токов утечки и сверхтоков для однофазных цепей. Подходит для установки в распределительных щитах жилых, общественных и промышленных объектах, особенно там, где важна избирательность срабатывания.

Назначение и область применения

ДИФ-101 S защищает людей от поражения электрическим током при утечках и предотвращает повреждение проводки и оборудования при перегрузках и коротких замыканиях. Устройство предназначено для использования в однофазных сетях 220 В, частотой 50/60 Гц. Особенно эффективен в системах с многоступенчатой дифференциальной защитой - когда необходимо, чтобы сработал только аварийный участок, а не весь щит. Применяется в бытовых щитах, офисах, мастерских, на производстве - например, для групповой защиты розеточных контуров, насосов, нагревательного оборудования.

Технические характеристики

• Номинальный ток: 40 А - выдерживает постоянную нагрузку до этого значения без отключения;
• Дифференциальный ток утечки: 300 мА - срабатывает при утечке выше этой величины, что соответствует защите от возгораний, а не от удара током (для защиты человека нужен 30 мА);
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не чувствителен к импульсным или постоянным;
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами, таких как двигатели, компрессоры, светильники с ЭПРА;
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при КЗ с током до 6000 А;
• Количество полюсов: 2P - защищает фазу и ноль одновременно, нейтраль коммутируется;
• Напряжение: 220 В - рассчитан на работу в сети 220–240 В переменного тока;
• Частота: 50/60 Гц - работает в любых стандартах сетей;
• Ширина: 4 модуля (72 мм) - занимает 4 ячейки на DIN-рейке по 18 мм каждая;
• Глубина монтажа: 72 мм - требует достаточного места внутри щита;
• Степень защиты IP20 - не защищён от воды и пыли, предназначен для внутренней установки в закрытые щиты;
• Тип защиты: электронный блок дифференциальной защиты - требует питания от сети, не сработает при обрыве нуля;
• Селективный - имеет задержку по времени срабатывания, позволяет координировать работу с другими АВДТ в цепи.

Совместимость и монтаж

ДИФ-101 S монтируется на стандартную DIN-рейку типа TS35. Для установки необходим доступ к двум контактам: входная и выходная фаза, входной и выходной ноль. Нулевой проводник коммутируется - значит, он проходит через аппарат и отключается при срабатывании. Монтаж возможен только в сухих помещениях, в закрытых металлических или пластиковых щитах с степенью защиты не ниже IP54. Не допускается установка на открытых площадках, в сырых или пыльных местах. Обязательно соблюдайте полярность: L и N должны быть подключены правильно, иначе защита не будет работать.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51326.1 и международному стандарту IEC 61009-1. Произведено в соответствии с нормами безопасности для устройств дифференциального тока. Электронный тип защиты обеспечивает точность срабатывания, но делает устройство зависимым от наличия напряжения в сети - при обрыве нуля защита от утечек временно теряется. Это важно учитывать при проектировании систем с резервированием питания.

Преимущества

• Селективность - снижает количество ложных отключений в сложных щитах, сохраняет питание на других контурах;
• Комбинированная функция - заменяет два устройства: обычный автомат + УЗО, экономит место в щите;
• Коммутируемый ноль - исключает риск оставления ноля под напряжением после отключения;
• Электронный блок - высокая точность срабатывания и стабильность при колебаниях температуры;
• Проверенная серия ДИФ-101 S - надёжность, подтверждённая многолетним применением в России и странах СНГ.

Ограничения применения

• Не подходит для защиты от ударов током - 300 мА слишком высоко для человеческой безопасности (для этого нужны 10–30 мА);
• Не работает при обрыве нулевого провода - электронный блок теряет питание и перестаёт контролировать утечки;
• Реагирует только на переменный ток утечки (тип AC) - не защищает от постоянных утечек, например, от выпрямителей или LED-драйверов с плохой фильтрацией;
• IP20 - нельзя использовать вне щита, в условиях повышенной влажности или запылённости;
• Не рекомендован для цепей с высокими импульсными помехами - может вызвать ложные срабатывания.

Примеры использования

• Защита группы розеток в кухне или ванной комнате - предотвращает возгорание при старении изоляции;
• Щит на этаже многоквартирного дома - селективность позволяет не отключать всю квартиру при пробое в одной розетке;
• Цепь питания насоса или теплового завеса - сочетание характеристики C и 40 А идеально для двигателей с пусковыми токами;
• Производственный участок с оборудованием на 220 В - контроль утечек в длинных кабельных трассах.

Практические советы

• Выбирая ДИФ-101 S, проверьте глубину вашего щита - 72 мм требуют минимум 100 мм свободного пространства назад;
• Не используйте этот АВДТ в качестве основной защиты человека - для ванных и детских помещений ставьте отдельные УЗО на 30 мА;
• Перед первым включением нажмите кнопку «Т» - тестирование работы обязательно;
• При установке в щит с несколькими уровнями защиты - ДИФ-101 S лучше ставить на более нижнем уровне (ближе к потребителю), а верхние автоматы - на меньший дифток (например, 100 мА);
• Если в вашей сети есть частые ложные срабатывания - возможно, проблема в старой проводке или наличии постоянных утечек. Проверьте изоляцию перед установкой.
