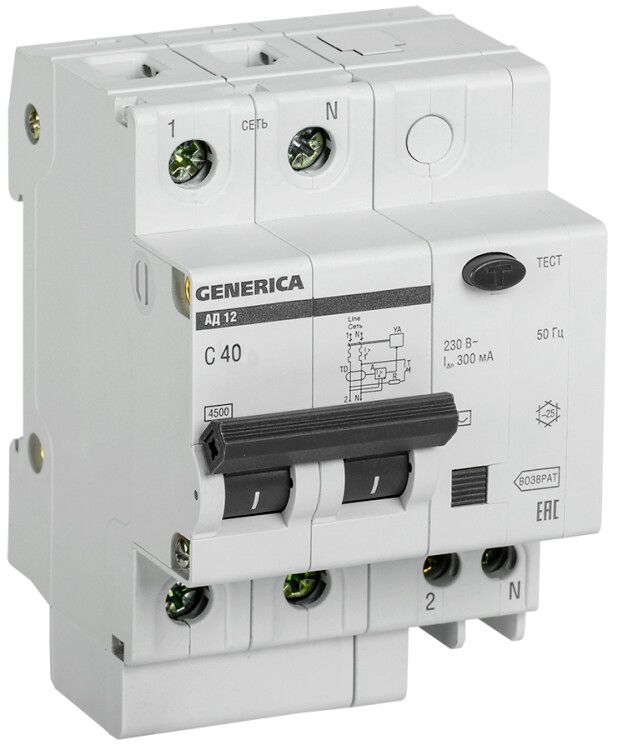

Выключатель автоматический дифференциального тока АД12 2п 40А C 300мА тип AC (4 мод) | MAD15-2-040-C-300 GENERICA IEK

Автоматический дифференциальный выключатель АД12 от GENERICA и IEK - это двухполюсное устройство на 40 А, предназначенное для защиты людей и оборудования от поражения током, перегрузок и коротких замыканий. Устройство монтируется на DIN-рейку и применяется в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

АД12 защищает электросеть от опасного тока утечки - до 300 мА. Это особенно важно для предотвращения возгораний, вызванных повреждением изоляции проводов. Также устройство отключает цепь при перегрузках и коротких замыканиях. Подходит для установки в щитах квартир, офисов, складов, производственных участков и других помещений с переменным током 230 В.

Технические характеристики

• Номинальный ток: 40 А - максимальный постоянный ток, который выключатель может пропускать без отключения
• Дифференциальный ток: 0,3 А (300 мА) - чувствительность к утечкам, при которой происходит отключение
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не срабатывает на импульсные или постоянные утечки
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть
• Количество полюсов: 2 - отключает фазу и ноль одновременно
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, освещение, бытовые приборы)
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания
• Частота: 50 Гц - совместим с сетями России и стран СНГ
• Модульная ширина: 3,9 модуля - занимает почти 4 стандартных места на DIN-рейке
• Глубина монтажа: 75 мм - требует достаточного пространства внутри щита
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от пыли и влаги - устанавливается только во внутренних щитах
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижает риск повреждения проводки
• Срок службы: 15 лет - при соблюдении условий эксплуатации

Совместимость и монтаж

АД12 монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной установки требуется место глубиной не менее 75 мм. Нейтральный проводник подключается через специальный зажим - он обязателен для работы устройства. Выключатель совместим со всеми щитами, где предусмотрена DIN-рейка и свободное пространство. Не рекомендуется использовать в условиях повышенной влажности или открытых площадках - степень защиты IP20 не обеспечивает защиту от воды и пыли.

Безопасность и стандарты

АД12 соответствует требованиям международных норм IEC/EN 61009-1 для дифференциальных автоматов. Класс токоограничения 3 гарантирует быстрое гашение дуги при аварии, что снижает риск возгорания. Устройство прошло сертификацию на соответствие безопасности для использования в бытовых и промышленных системах.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите
• Высокая надёжность срабатывания при утечке 300 мА - эффективно предотвращает пожары
• Устойчив к кратковременным перегрузкам благодаря характеристике C
• Долгий срок службы - 15 лет при регулярном обслуживании
• Известные бренды GENERICA и IEK - проверенные решения на рынке

Ограничения применения

• Не работает с постоянным током утечки - не подходит для систем с выпрямителями, светодиодными драйверами или солнечными панелями
• IP20 - нельзя устанавливать вне закрытых щитов, в сырых помещениях или на улице
• Только для однофазных сетей 230 В - не используется в трёхфазных системах
• Не подходит для мощных двигателей с высоким пусковым током - лучше выбрать характеристику D

Примеры использования

• Защита группы розеток в кухне или ванной комнате
• Щитовая защита этажа в многоквартирном доме
• Линия питания для осветительных приборов и бытовой техники на складе
• Электрооборудование в административных зданиях с умеренной нагрузкой

Практические советы

• Проверьте посадочные размеры перед покупкой - ширина 3,9 модуля требует точного подбора места в щите
• Подключайте ноль строго к указанному контакту - неверное подключение нарушит работу
• Тестируйте устройство кнопкой «T» ежемесячно - это проверяет работоспособность дифференциальной части
• Если в сети есть частотные преобразователи, инверторы или LED-драйверы - выбирайте тип A вместо AC
• Для защиты силового оборудования с высокими пусковыми токами (электромоторы, компрессоры) используйте автоматы с характеристикой D, а не C
