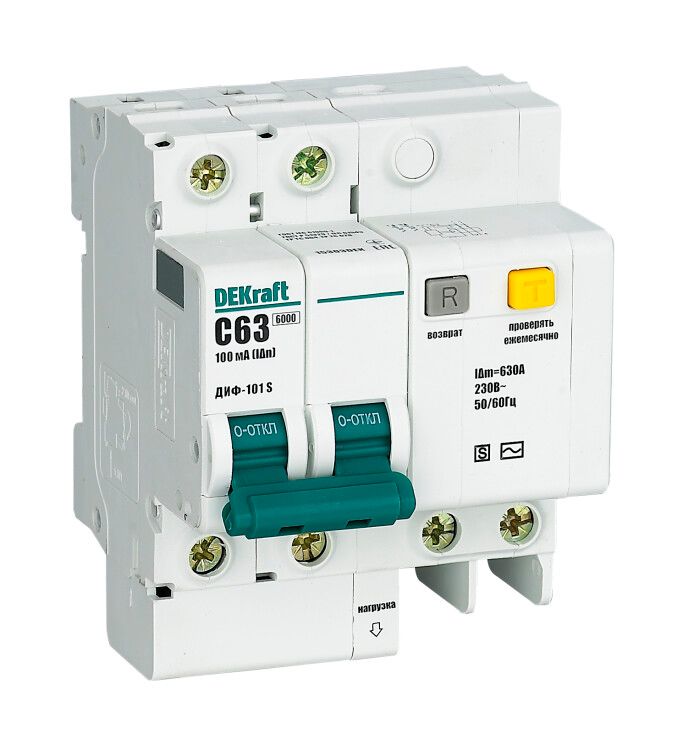

Выключатель автоматический дифференциального тока со встроенной защитой от сверхтоков ДИФ-101 2P 63A 100мА селективный S | 15304DEK DEKraft APC

Автоматический выключатель дифференциального тока ДИФ-101 S от DEKraft - устройство для одновременной защиты от токов утечки и сверхтоков в однофазных цепях. Подходит для установки в распределительных щитах жилых, общественных и промышленных объектах, особенно там, где нужна селективная (выборочная) работа дифференциальной защиты.

Назначение и область применения

ДИФ-101 S защищает людей от поражения электрическим током при утечках и предотвращает повреждение проводки и оборудования из-за перегрузок и коротких замыканий. Устройство предназначено для использования в сетях переменного тока 220 В, частотой 50/60 Гц. Особенно эффективен в системах с многоступенчатой защитой - когда один АВДТ стоит на входе, а другие - на группах потребителей. Благодаря селективному исполнению, он не отключается при срабатывании нижестоящих устройств, что обеспечивает бесперебойную работу других линий.

Технические характеристики

• Номинальный ток: 63 А - максимальный постоянный ток, который устройство может пропускать без отключения;
• Дифференциальный ток утечки: 100 мА - чувствительность к току утечки, при котором происходит отключение (не менее 50 мА, но не более 100 мА);
• Тип тока утечки: AC - реагирует на переменный синусоидальный ток утечки (стандартный тип для бытовых и промышленных сетей);
• Характеристика срабатывания: C - подходит для нагрузок с высокими пусковыми токами, например, двигатели, насосы, компрессоры;
• Номинальная отключающая способность: 6 кА - способность безопасно прервать ток короткого замыкания до этой величины;
• Количество полюсов: 2P - защищает фазу и ноль одновременно, нейтраль коммутируется;
• Рабочее напряжение: 220 В - рассчитан на однофазные сети;
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира;
• Ширина: 4 модуля (72 мм) - занимает 4 ячейки на DIN-рейке по 18 мм каждая;
• Глубина монтажа: 72 мм - требует достаточного места внутри щита;
• Степень защиты IP20 - защищён от доступа пальцев и предметов >12,5 мм, но не от пыли и воды;
• Тип защиты: электронный блок дифференциальной защиты - работает при наличии питания, не сработает при отсутствии напряжения в сети.

Совместимость и монтаж

ДИФ-101 S монтируется на стандартную DIN-рейку типа TS35. Для установки требуется свободное место шириной 72 мм и глубиной не менее 72 мм. Устройство совместимо с любыми щитами, поддерживающими двухполюсные автоматы. Клеммы рассчитаны на медные провода сечением от 1,5 до 25 мм2. Обязательно соблюдать полярность: L и N должны быть подключены правильно - ноль коммутируется, поэтому его нельзя подключить через заземление или нулевую шину без разрыва.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51326.1 и МЭК 61009-1 для автоматических выключателей дифференциального тока. Электронный блок защиты обеспечивает точное срабатывание при утечке, но требует наличия напряжения в сети - при аварийном отключении питания (например, при обрыве ноля) функция дифзащиты временно недоступна. Это важно учитывать при проектировании систем безопасности.

Преимущества

• Селективность - позволяет организовать многоуровневую защиту без ложных срабатываний;
• Комбинированная защита - два устройства в одном корпусе: автомат + УЗО;
• Коммутируемый ноль - исключает риск возникновения потенциала на нулевой шине при утечке;
• Поддержка нагрузок с высоким пуском - характеристика C делает его подходящим для двигателей и мощной техники;
• Стандартная ширина - легко интегрируется в существующие щитовые решения.

Ограничения применения

• Не подходит для сетей постоянного тока - только переменный ток 50/60 Гц;
• Электронный тип защиты не работает при отсутствии напряжения в сети - не гарантирует защиту при обрыве нуля или полном отключении питания;
• IP20 - не предназначен для установки во влажных помещениях, на улице или в местах с повышенной запылённостью;
• 100 мА - слишком большой порог для защиты человека в ванных комнатах или детских помещениях - для них нужны 30 мА;
• Не рекомендован для цепей с высоким уровнем импульсных помех (частотные преобразователи, светодиодные драйверы) - возможны ложные срабатывания.

Примеры использования

• Главный ввод в квартире или доме - вместо пары “автомат + УЗО” используется один ДИФ-101 S;
• Щит на производстве для защиты группы станков с асинхронными двигателями;
• Объекты с несколькими этажами - селективный ДИФ-101 S на входе, а на каждом этаже - обычные УЗО 30 мА;
• Котельные, насосные станции, системы вентиляции - где есть мощные нагрузки и необходима надёжная защита от утечек.

Практические советы

• Перед установкой проверьте, чтобы ноль был подключен именно к клемме N, а не к PE - иначе защита не будет работать;
• При использовании в щите с другими УЗО - обязательно сохраняйте селективность: верхний уровень (ДИФ-101 S) должен иметь задержку, а нижние - мгновенные;
• Не используйте этот ДИФ-101 S для защиты розеток в ванной или бассейнах - выбирайте УЗО с током утечки 10–30 мА;
• Проверяйте тестовой кнопкой «T» ежемесячно - даже при отсутствии видимых проблем;
• Если в помещении часто происходят скачки напряжения - рассмотрите возможность установки стабилизатора перед этим устройством, так как электронный блок чувствителен к качеству питания.
